Instrukcja obsługi latarki z funkcją jump starter Scosche PowerUp Torch PBJF600
Szybki przewodnik po obsłudze latarki i jump startera Scosche PowerUp Torch PBJF600. Dowiedz się, jak ładować urządzenie, uruchamiać samochód za pomocą kabli Smart Cable oraz korzystać z trybów oświetlenia.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Scosche PowerUp Torch PBJF600 to wielofunkcyjne urządzenie łączące latarkę, power bank oraz jump starter. Przed użyciem funkcji rozruchu silnika (Jump Starter) upewnij się, że urządzenie jest naładowane w co najmniej 50%. Zawsze postępuj zgodnie z kolejnością podłączania kabli, aby uniknąć uszkodzeń.

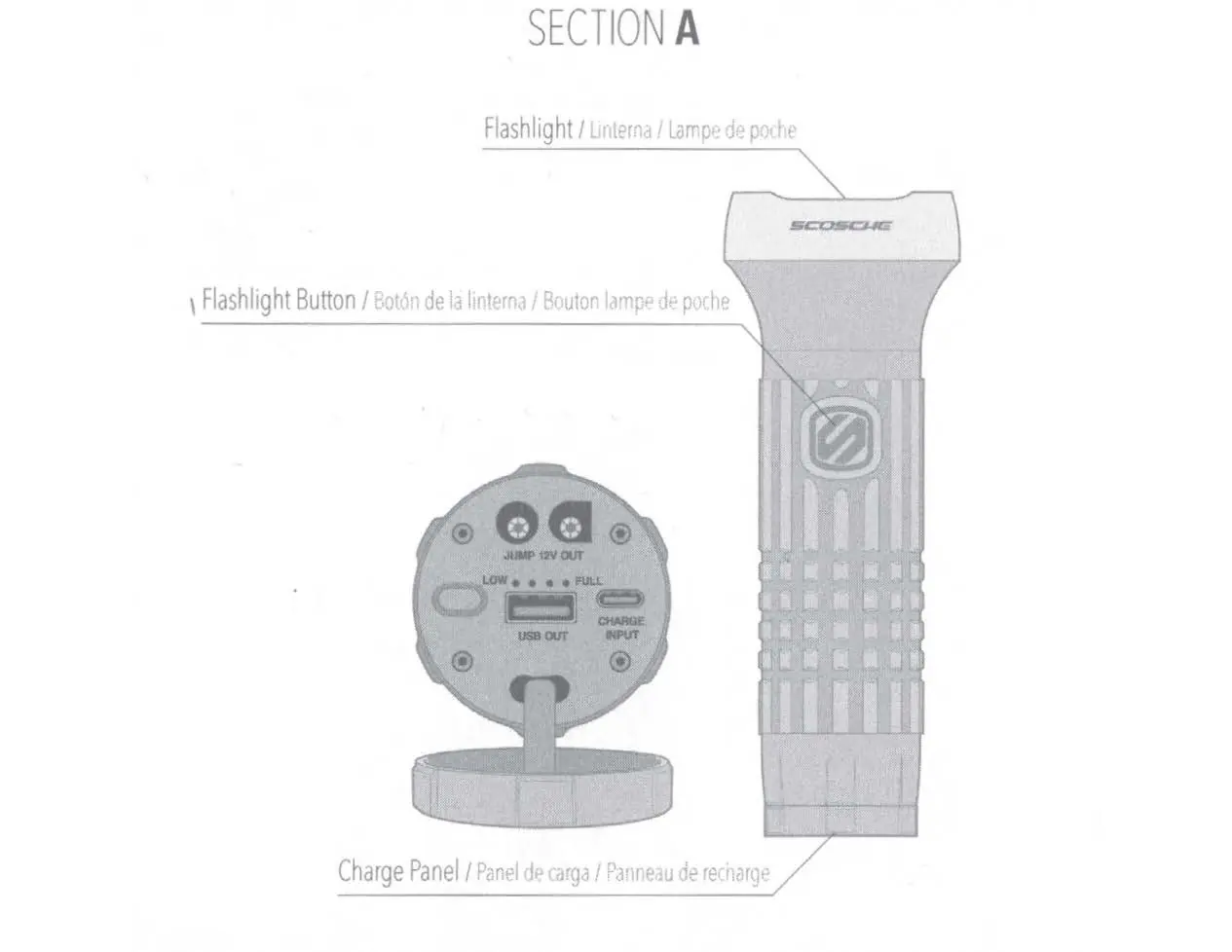

Opis urządzenia
Urządzenie składa się z latarki z przyciskiem sterującym oraz panelu ładowania. Panel ładowania zawiera wskaźnik poziomu naładowania (diody LED), przycisk sprawdzania poziomu naładowania, port USB OUT do ładowania urządzeń mobilnych oraz port wejściowy ładowania (CHARGE INPUT).

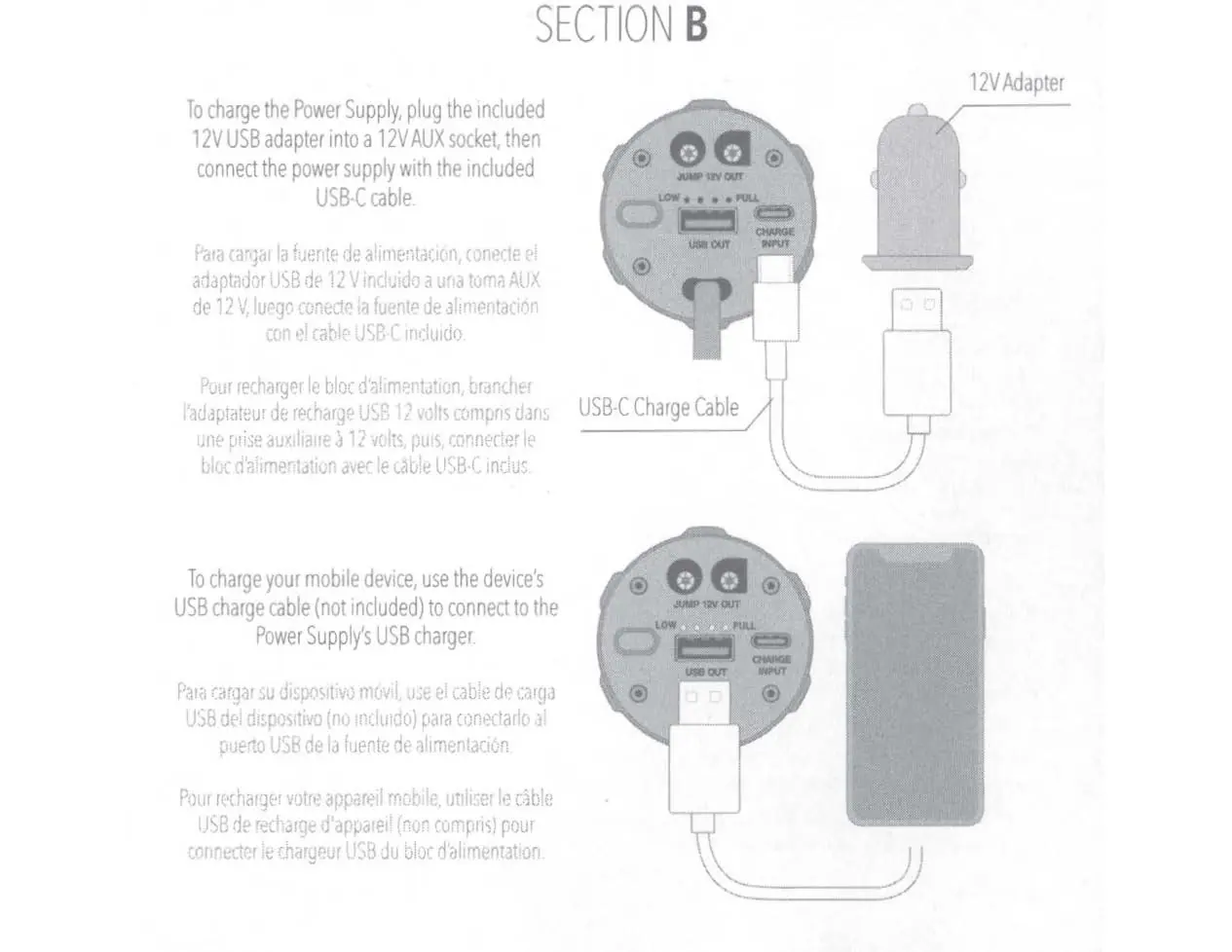

Ładowanie urządzenia i urządzeń mobilnych
Aby naładować PowerUp Torch, podłącz dołączony adapter 12V do gniazda zapalniczki w samochodzie, a następnie połącz go z urządzeniem za pomocą kabla USB-C. Aby naładować telefon lub inne urządzenie mobilne, podłącz kabel USB urządzenia do portu USB OUT w PowerUp Torch.

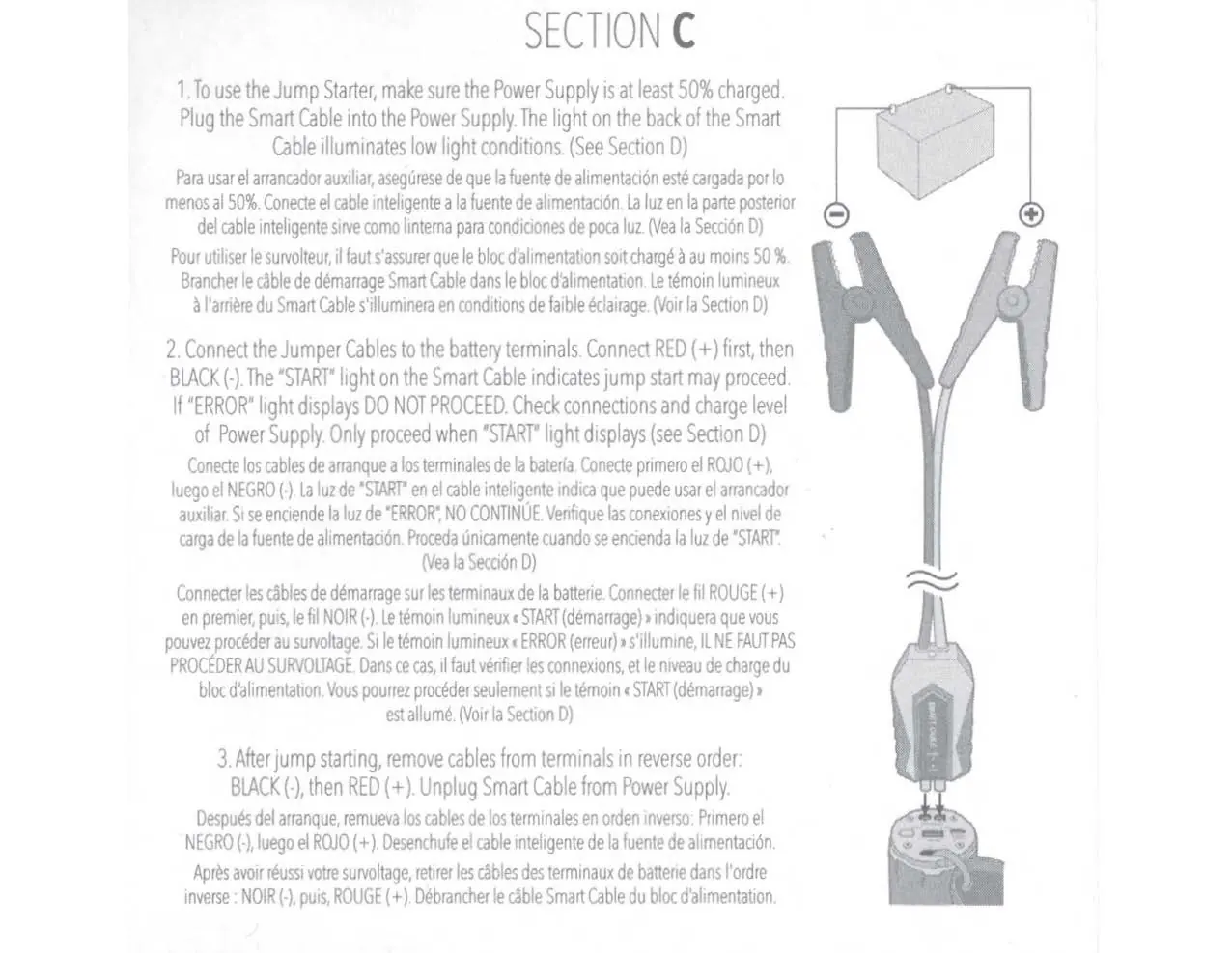

Używanie funkcji Jump Starter
- Upewnij się, że urządzenie jest naładowane w co najmniej 50%.
- Podłącz kabel Smart Cable do urządzenia.
- Podłącz czerwony zacisk (+) do dodatniego bieguna akumulatora, a następnie czarny zacisk (-) do ujemnego bieguna.
- Obserwuj diody na kablu Smart Cable. Jeśli świeci się zielona dioda "START", możesz uruchomić silnik.
- Jeśli świeci się czerwona dioda "ERROR", nie próbuj uruchamiać silnika. Sprawdź połączenia i poziom naładowania urządzenia.
- Po udanym rozruchu odłącz kable w odwrotnej kolejności: najpierw czarny (-), potem czerwony (+). Następnie odłącz Smart Cable od urządzenia.

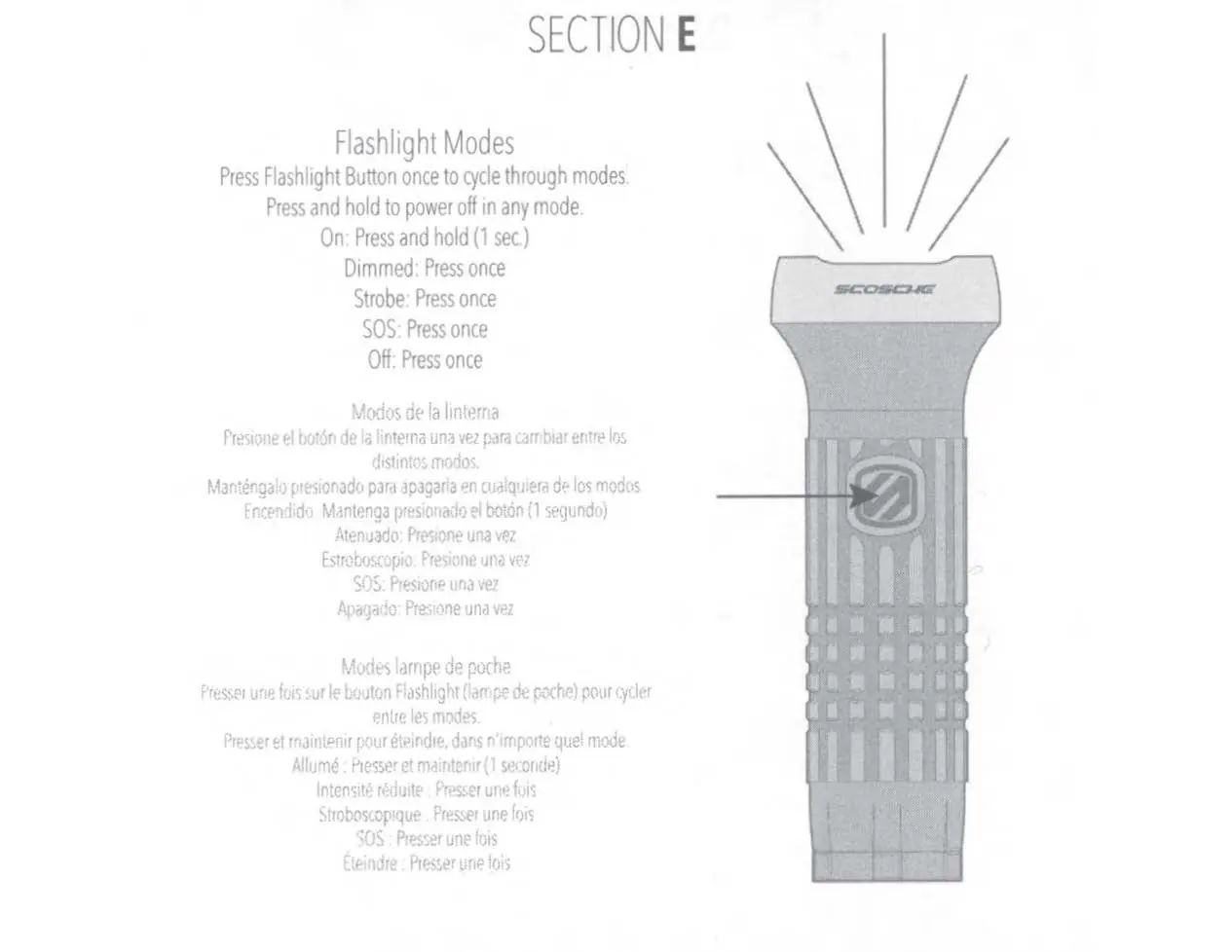

Tryby latarki
Sterowanie latarką odbywa się za pomocą przycisku Flashlight Button:
- Włączanie: Przytrzymaj przycisk przez 1 sekundę.
- Zmiana trybów: Naciskaj przycisk, aby przełączać między trybami: Dimmed (przyciemniony), Strobe (stroboskop), SOS.
- Wyłączanie: W dowolnym trybie przytrzymaj przycisk, aby wyłączyć latarkę.

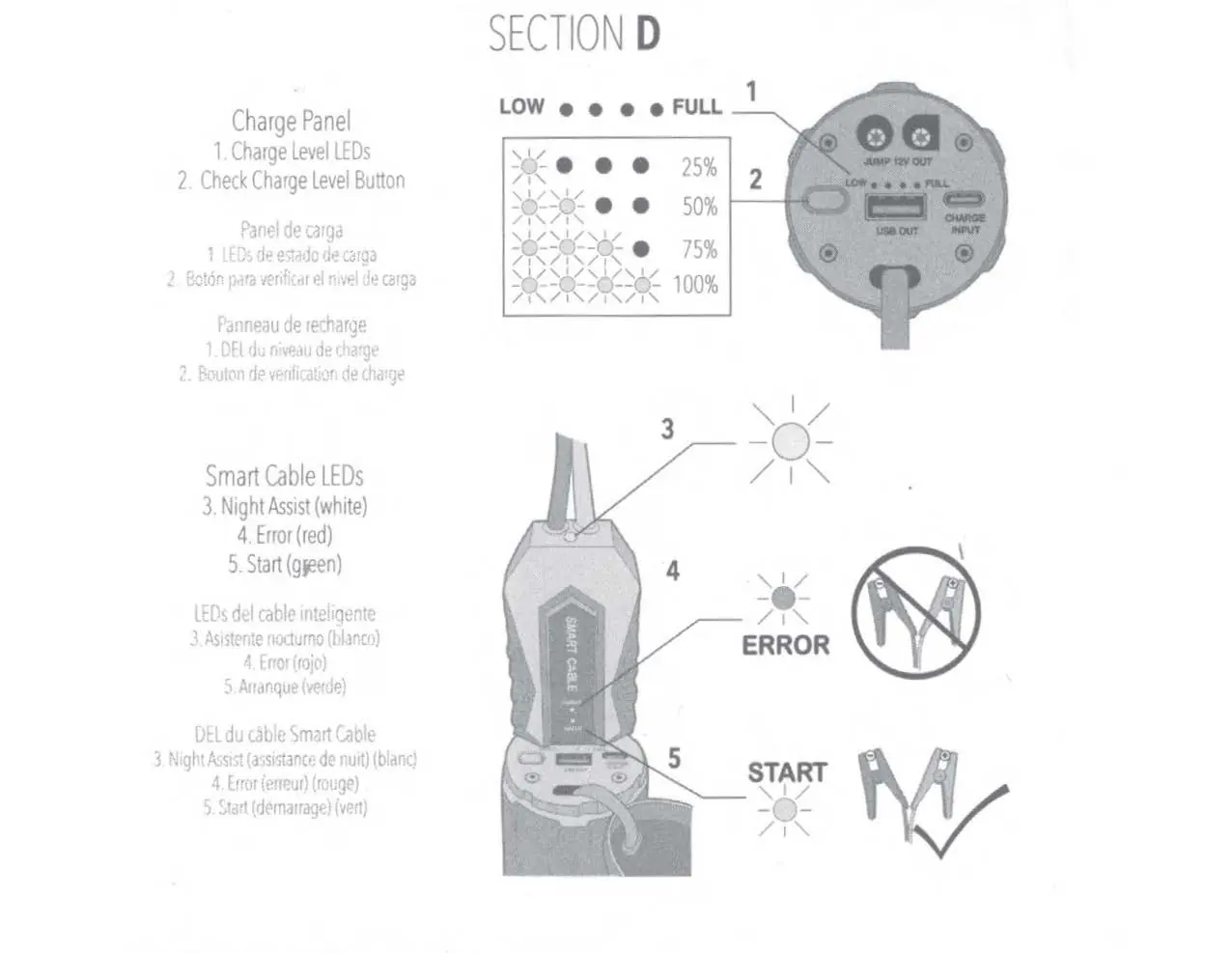

Wskaźniki LED i diagnostyka
Panel ładowania posiada diody wskazujące poziom naładowania (25%, 50%, 75%, 100%). Kabel Smart Cable posiada diodę "Night Assist" (biała) ułatwiającą pracę w ciemności, diodę "Error" (czerwona) oraz "Start" (zielona).
Dane techniczne
- Pojemność akumulatora: 2000 mAh, 29.6 Wh
- Latarka: 330 lumenów, zasięg 150 m
- Jump Starter: Obsługa silników benzynowych do 5.0L i diesla do 2.0L
- Wyjście Jump Starter: 12V, 600A (0.1 sek), 200A (5 sek)
- Temperatura pracy: Ładowanie 0-40°C, Rozładowywanie -20-60°C
Praktyczna pomoc
Typowe problemy
Świeci się czerwona dioda ERROR na kablu Smart Cable
Nie próbuj uruchamiać silnika. Sprawdź poprawność podłączenia zacisków do akumulatora oraz upewnij się, że urządzenie jest naładowane w co najmniej 50%.
Latarka nie włącza się
Upewnij się, że urządzenie jest naładowane. Przytrzymaj przycisk przez 1 sekundę, aby włączyć latarkę.
Przed użyciem
- Sprawdź, czy urządzenie jest naładowane w co najmniej 50% przed użyciem funkcji Jump Starter.
- Upewnij się, że posiadasz wszystkie elementy: Smart Cable, kabel USB-C, adapter 12V.
- Sprawdź stan zacisków akumulatora przed podłączeniem.
- Upewnij się, że latarka jest wyłączona przed ładowaniem.
Parametry w praktyce
- Jump Start Capacity
- Obsługuje silniki benzynowe do 5.0L i diesla do 2.0L.
- Battery Capacity
- 2000 mAh, 29.6 Wh.
Ilustracje i schematy
- Panel ładowania: Pokazuje porty USB OUT, wejście ładowania oraz wskaźnik poziomu naładowania.
- Smart Cable: Posiada diody statusu (Start, Error) oraz wbudowaną latarkę pomocniczą.
Zgodność modelu
- Ładowanie: Wejście 12-24V (adapter w zestawie) lub USB-C.
- Wyjście: USB-A 5V/2.4A do ładowania urządzeń mobilnych.
