Instrukcja obsługi uchwytu samochodowego z ładowarką bezprzewodową Scosche StuckUp
Szybki przewodnik po montażu i obsłudze uchwytu samochodowego Scosche StuckUp. Dowiedz się, jak zainstalować uchwyt na desce rozdzielczej lub kratce nawiewu, obsługiwać ramiona podtrzymujące oraz interpretować wskaźniki LED ładowania.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Scosche StuckUp to uniwersalny uchwyt samochodowy z funkcją bezprzewodowego ładowania. Instrukcja obejmuje montaż na desce rozdzielczej oraz na kratce nawiewu, a także procedury obsługi urządzenia i interpretację wskaźników LED.

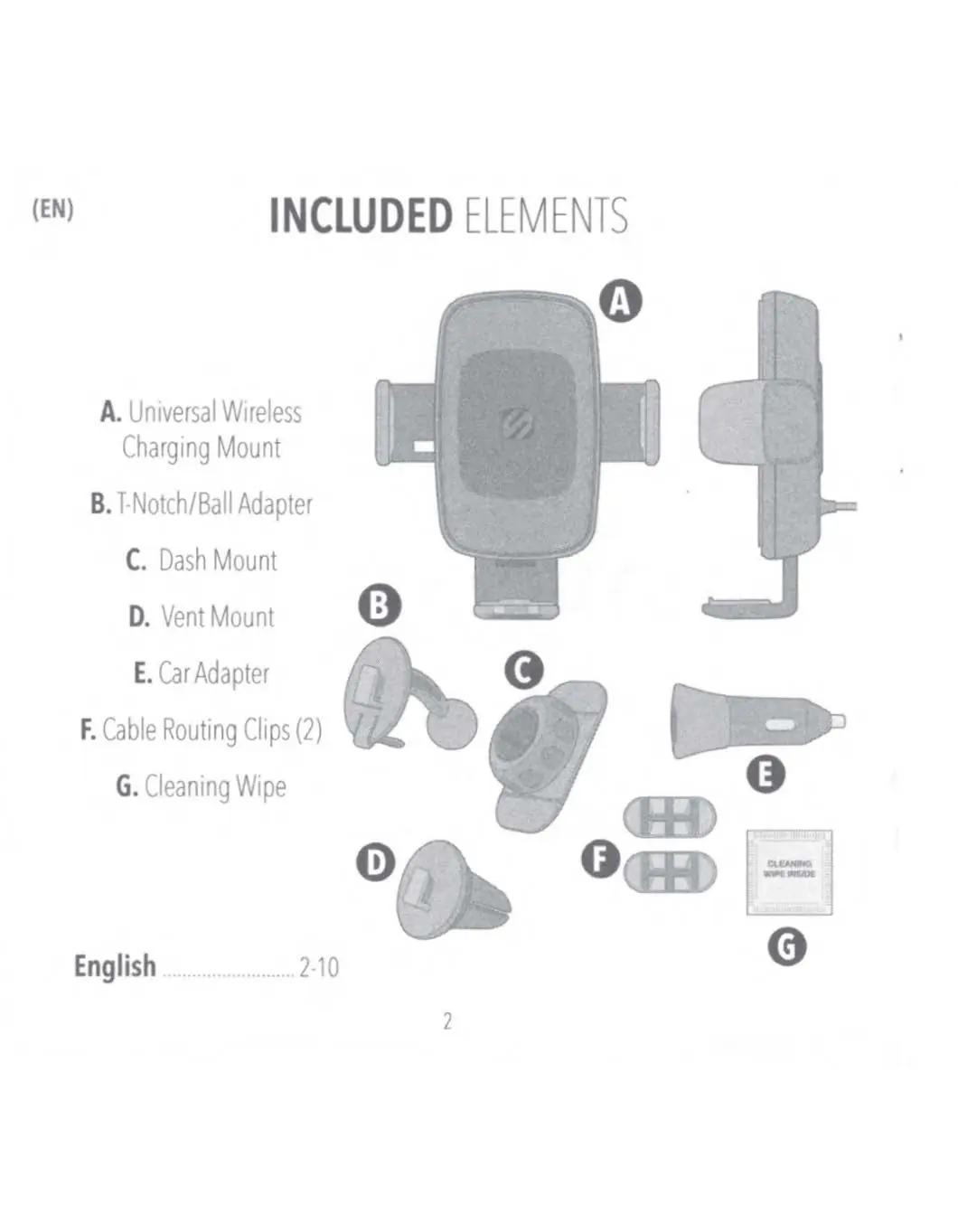

Elementy zestawu
- Uniwersalny uchwyt z ładowarką bezprzewodową
- Adapter T-Notch/kulowy
- Podstawa na deskę rozdzielczą
- Uchwyt na kratkę nawiewu
- Ładowarka samochodowa
- Klipsy do prowadzenia kabla (2 szt.)
- Ściereczka czyszcząca

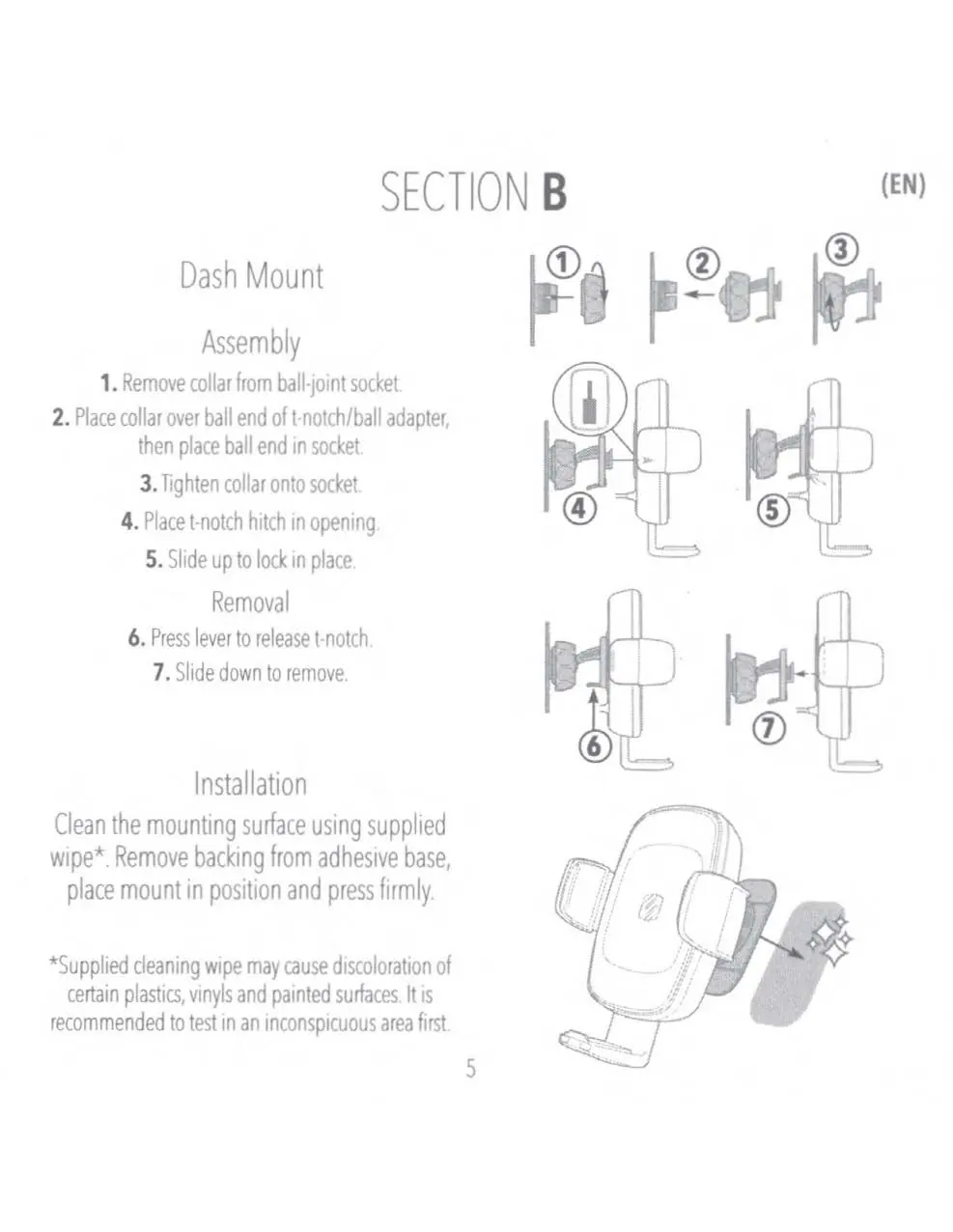

Montaż na desce rozdzielczej
- Zdejmij kołnierz z gniazda przegubu kulowego.
- Umieść kołnierz na końcówce kulowej adaptera T-Notch, a następnie włóż kulę do gniazda.
- Dokręć kołnierz na gnieździe.
- Wsuń zaczep T-Notch w otwór i przesuń w górę, aby zablokować.
- Wyczyść powierzchnię montażową dołączoną ściereczką.
- Zdejmij folię z podstawy samoprzylepnej, umieść uchwyt w wybranym miejscu i mocno dociśnij.

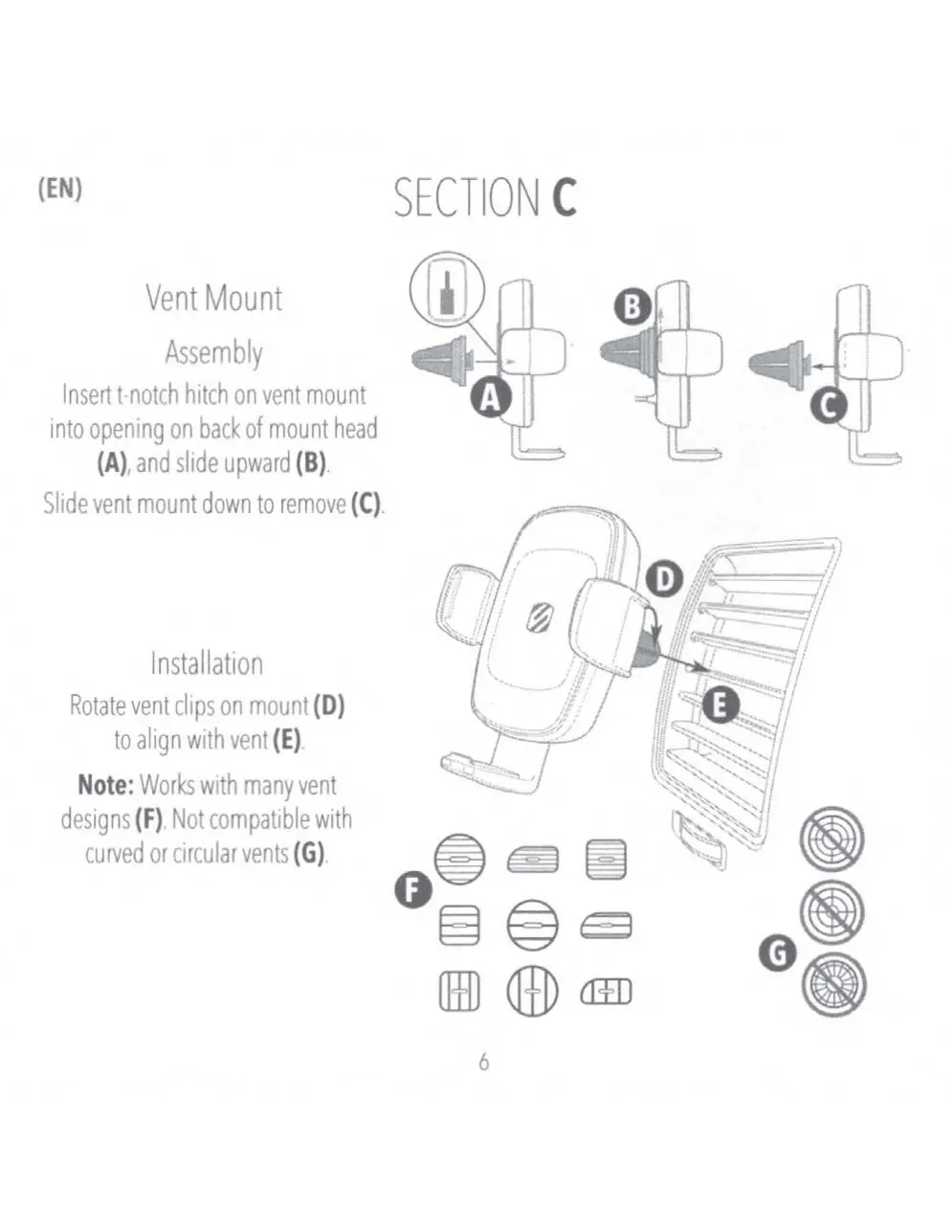

Montaż na kratce nawiewu
- Wsuń zaczep T-Notch uchwytu na kratkę w otwór z tyłu głowicy uchwytu i przesuń w górę.
- Obróć klipsy na uchwycie, aby dopasować je do żeberek kratki nawiewu.
- Uwaga: Uchwyt współpracuje z wieloma typami kratek, ale nie jest kompatybilny z kratkami okrągłymi lub zakrzywionymi.

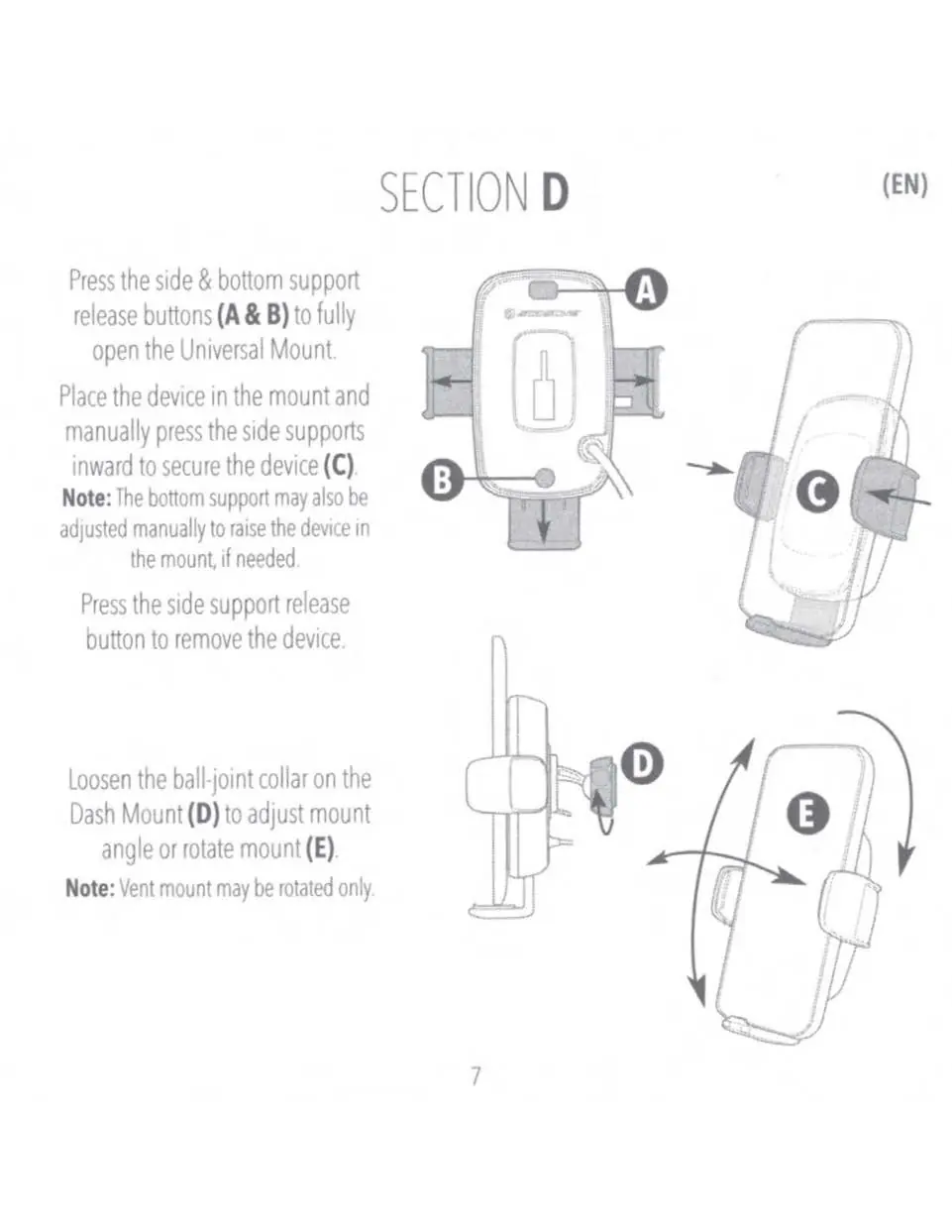

Obsługa uchwytu
Aby otworzyć uchwyt, naciśnij przyciski zwalniające boczne i dolne wsporniki. Umieść urządzenie w uchwycie i ręcznie dociśnij boczne wsporniki, aby zabezpieczyć telefon. Dolny wspornik można regulować ręcznie, aby podnieść telefon w uchwycie. Aby wyjąć urządzenie, naciśnij przycisk zwalniający boczne wsporniki. Kąt nachylenia można regulować poprzez poluzowanie kołnierza przegubu kulowego (w przypadku montażu na desce).
Ładowanie i wskaźniki LED
Wskaźniki LED informują o stanie pracy urządzenia:
- Wyłączona: Tryb czuwania
- Niebieska: Ładowanie
- Migająca czerwona: Wykryto ciało obce (FOD)
Dane techniczne
Ładowarka bezprzewodowa: Wejście 12V/2.0A; Wyjście 15W/10W/7.5W/5W.
Ładowarka samochodowa: Wejście 12V-24V/6.0A; Wyjście Type-C 5V/3A lub 9V/2.22A; Wyjście DC 12V/2.0A.
Praktyczna pomoc
Typowe problemy
Migająca czerwona dioda LED
Wykryto ciało obce (FOD). Usuń metalowe przedmioty lub inne przeszkody z okolic ładowarki.
Uchwyt nie pasuje do kratki nawiewu
Uchwyt nie jest kompatybilny z okrągłymi lub zakrzywionymi kratkami nawiewu.
Przed użyciem
- Wyczyść powierzchnię montażową dołączoną ściereczką przed przyklejeniem podstawy.
- Sprawdź, czy kratka nawiewu nie jest okrągła lub zakrzywiona.
- Upewnij się, że masz dostęp do gniazda zasilania 12V w samochodzie.
- Przetestuj działanie ściereczki czyszczącej na niewidocznym fragmencie powierzchni, aby uniknąć odbarwień.
Parametry w praktyce
- Wyjście ładowania bezprzewodowego
- 15W / 10W / 7.5W / 5W (moc zależy od oprogramowania urządzenia i warunków otoczenia)
- Wejście ładowarki samochodowej
- 12V-24V DC (standardowe gniazdo zapalniczki)

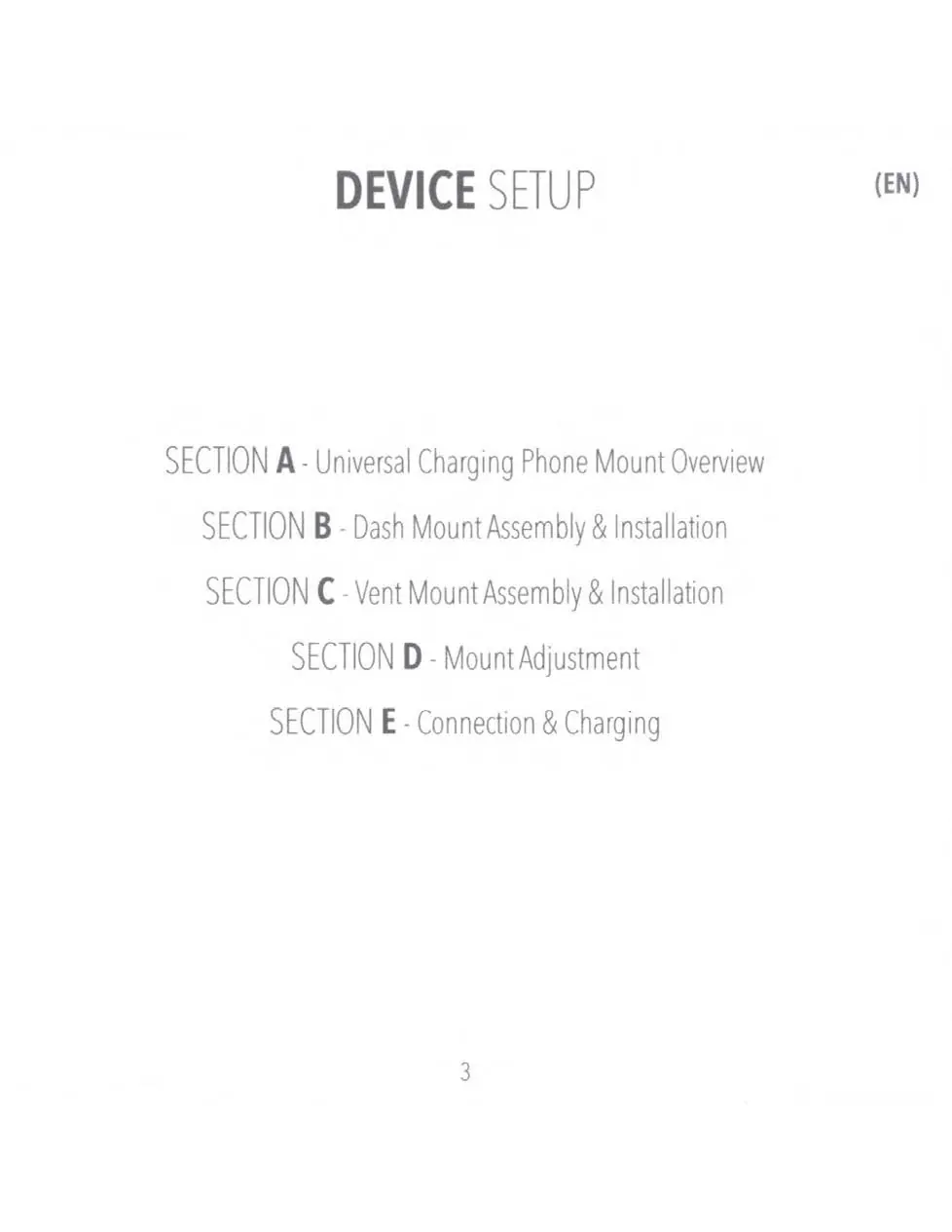

Ilustracje i schematy
- Sekcja B: Montaż na desce rozdzielczej z użyciem przyssawki/podstawy klejącej
- Sekcja C: Montaż na kratce nawiewu z użyciem zaczepów
- Sekcja D: Regulacja ramion i kąta nachylenia
Zgodność modelu
- Niekompatybilny z okrągłymi lub zakrzywionymi kratkami nawiewu.
