Instrukcja montażu radia i głośników Dodge Grand Caravan 1996+
Praktyczny przewodnik instalacji radia i głośników w samochodzie Dodge Grand Caravan (roczniki 1996 i nowsze). Dowiedz się, jak bezpiecznie zdemontować fabryczny sprzęt audio i zamontować nowe komponenty przy użyciu zestawów Scosche.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Instrukcja opisuje proces demontażu fabrycznego radia oraz instalacji nowych głośników w samochodzie Dodge Grand Caravan (1996+). Wymagane jest użycie zestawu montażowego Scosche. str. 1, 2
Najważniejsze czynności
- Demontaż radia str. 2
- Wymiana głośników przednich str. 2
Problemy i rozwiązania
Szczelina między radiem a deską
Użyj dystansów dołączonych do zestawu montażowego Scosche.
str. 1Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Głębokość wnęki | 7 7/8" | Maksymalna głębokość montażowa | str. 1 |
Gdzie szukać w PDF
- Dane techniczne i wymiary str. 1
- Instrukcje montażu str. 2
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Niniejsza instrukcja zawiera wytyczne dotyczące montażu radia i głośników w samochodzie Dodge Grand Caravan (roczniki 1996 i nowsze). Przed przystąpieniem do prac należy odłączyć ujemny przewód akumulatora. Do montażu radia wymagany jest dedykowany zestaw instalacyjny (np. Scosche FC1270, FC1273, 1235 lub FCJ1275).
Demontaż radia
- Odkręć dwie śruby znajdujące się w ramce wykończeniowej (trim bezel) tuż nad radiem.
- Wyjmij zaślepkę znajdującą się nad uchwytem na kubki i odkręć dwie śruby znajdujące się za nią.
- Odciągnij ramkę radia od deski rozdzielczej i odłącz sterowanie klimatyzacją/ogrzewaniem.
- Odkręć dwie śruby mocujące radio do deski rozdzielczej, wyciągnij radio, odłącz przewód uziemiający oraz wszystkie złącza.
Instalacja głośników

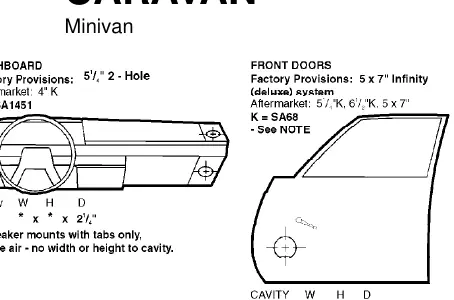

Głośniki przednie (deska rozdzielcza)
Fabryczne miejsce przewidziane jest dla głośnika 5 1/4 cala (2-otworowego).
- Podważ plastikowe panele słupków przedniej szyby.
- Używając narzędzia do demontażu paneli, podważ maskownicę głośnika na górze deski rozdzielczej.
- Odłącz światła ostrzegawcze (po stronie kierowcy) i zdejmij panel.
- Odkręć dwie śruby mocujące głośnik, wyjmij go i odłącz przewody.
Głośniki w drzwiach przednich (system Infinity)
Fabryczne miejsce przewidziane jest dla głośnika 5x7 cala w stalowym adapterze.
- Zdejmij osłonę śruby i odkręć śrubę za klamką drzwi.
- Odkręć śrubę w obszarze nawiewu w górnym rogu panelu drzwi.
- Wyjmij panel sterowania szybami/zamkami, odłącz złącza i odkręć śrubę znajdującą się pod nim.
- Odkręć śrubę w kieszeni podłokietnika.
- Podważ krawędzie panelu, aby zwolnić zatrzaski, unieś panel i odłącz cięgno klamki.
- Odkręć cztery śruby mocujące głośnik do adaptera.
Głośniki w panelach bocznych
Fabryczne miejsce przewidziane jest dla głośników 6x9 cala.
- Podważ maskownicę głośnika/panel materiałowy wzdłuż dolnej krawędzi tylnych szyb bocznych.
- Zwolnij zatrzaski mocujące i zdejmij panel.
- Odkręć cztery śruby mocujące głośnik, odłącz przewody i wyjmij głośnik.
Dane techniczne
Wymiary wnęki montażowej:
- Głębokość: 7 7/8 cala
- Szerokość: 7 7/8 cala
- Wysokość: 3 1/2 cala
Praktyczna pomoc
Typowe problemy
Szczelina między radiem a deską rozdzielczą
Użyj dystansów dołączonych do zestawu montażowego Scosche, aby skorygować problem.
Przed użyciem
- Odłącz ujemną klemę akumulatora
- Przygotuj narzędzia do demontażu paneli
- Upewnij się, że posiadasz odpowiedni zestaw montażowy (np. FC1270)
- Zidentyfikuj, czy pojazd posiada system Infinity (wymaga innej procedury dla drzwi)
Parametry w praktyce
- Głębokość wnęki
- 7 7/8 cala (ok. 20 cm) - maksymalna głębokość dla radia
- Grubość materiału deski
- 1/8 cala (ok. 3 mm) - standardowa grubość plastiku
Ilustracje i schematy
- Schemat pokazuje lokalizację śrub montażowych radia
- Rysunki paneli drzwiowych wskazują punkty mocowania głośników
Zgodność modelu
- Instrukcja dotyczy Dodge Grand Caravan 1996 i nowszych
- Wymagany zestaw montażowy Scosche dla wszystkich instalacji nieoryginalnych
