Instrukcja obsługi przetwornicy napięcia Scosche Invert 150

Szybki przewodnik po przetwornicy napięcia Scosche Invert 150. Dowiedz się, jak poprawnie podłączyć urządzenie, zrozumieć wskaźniki LED, rozwiązywać problemy z zasilaniem oraz bezpiecznie korzystać z portów AC i USB.

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

Strona 2

Strona 4

Najważniejsze informacje

Przetwornica Scosche Invert 150 służy do zasilania urządzeń AC z gniazda 12V w pojeździe. Uwaga: Urządzenie nie jest przeznaczone do użytku z gniazdami zapalniczki samochodowej. Przed użyciem upewnij się, że gniazdo 12V jest sprawne i w dobrym stanie technicznym.

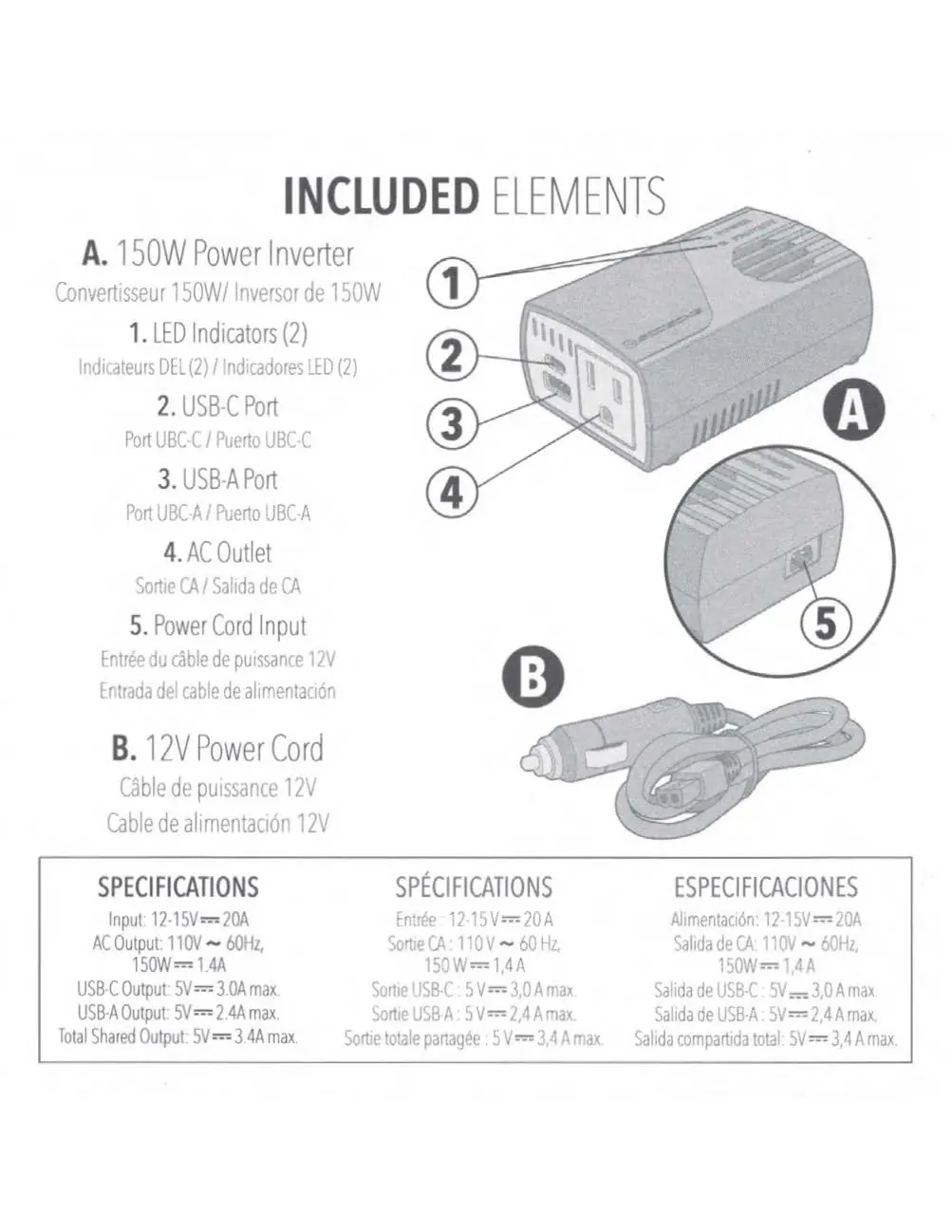

Opis urządzenia

Wskaźniki LED (zielony/czerwony)
Port USB-C
Port USB-A
Gniazdo AC
Wejście kabla zasilającego 12V

Użytkowanie

Podłącz kabel zasilający 12V do gniazda w pojeździe. Zielona dioda LED potwierdza, że urządzenie jest włączone i działa poprawnie.

Zabezpieczenia i wskaźniki LED

Czerwona dioda LED oznacza tryb ochrony. Urządzenie automatycznie przechodzi w ten tryb w następujących warunkach:

Niskie napięcie wejściowe: poniżej 10-11V DC.
Wysokie napięcie wejściowe: powyżej 15-16V DC.
Ochrona termiczna: temperatura wewnętrzna przekracza 85°C.
Ochrona przed przeciążeniem: stałe obciążenie przekracza 166W lub prąd wyjściowy USB przekracza 5.6A.

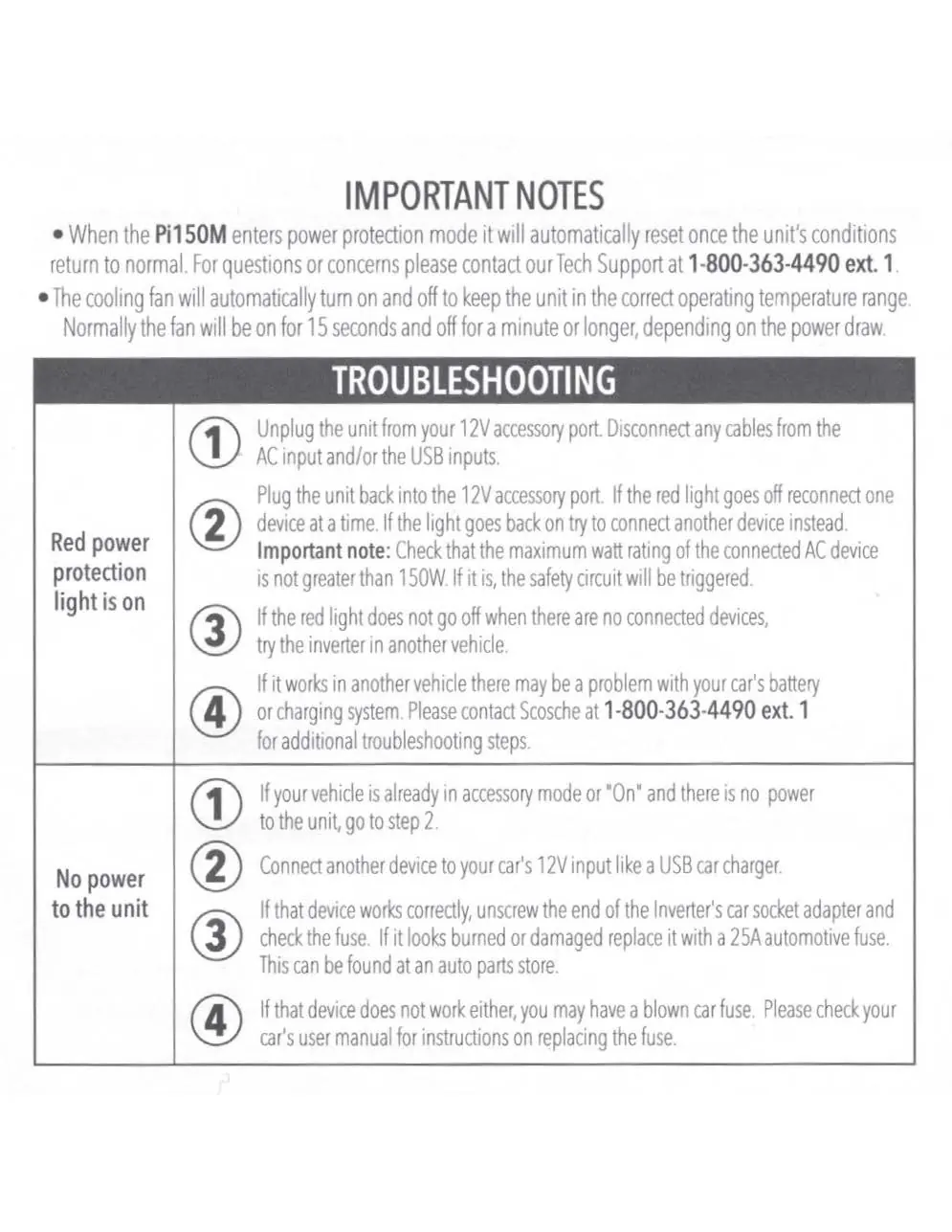

Rozwiązywanie problemów

Jeśli świeci się czerwona dioda (tryb ochrony):

Odłącz urządzenie od gniazda 12V i odłącz wszystkie kable AC/USB.
Podłącz ponownie. Jeśli dioda zgaśnie, podłączaj urządzenia pojedynczo.
Sprawdź, czy moc urządzenia AC nie przekracza 150W. Jeśli przekracza, obwód bezpieczeństwa zostanie wyzwolony.
Jeśli problem trwa, wypróbuj przetwornicę w innym pojeździe. Jeśli tam działa, problem może leżeć w akumulatorze lub układzie ładowania Twojego samochodu.

Jeśli brak zasilania:

Sprawdź, czy pojazd jest w trybie akcesoriów lub "On".
Sprawdź bezpiecznik w adapterze wtyczki 12V (wymaga odkręcenia końcówki). W razie potrzeby wymień na bezpiecznik samochodowy 25A.

Środki ostrożności

Nie blokuj otworów wentylacyjnych.
Nie umieszczaj urządzenia w schowku, konsoli lub małych przestrzeniach o słabej cyrkulacji powietrza.
Nie używaj w pobliżu materiałów łatwopalnych, oparów lub gazów.
Nie wystawiaj na działanie wilgoci ani bezpośredniego światła słonecznego.
Urządzenie nie jest zabawką; trzymaj z dala od dzieci.

Praktyczna pomoc

Typowe problemy

Czerwona dioda LED świeci się

Odłącz urządzenia, sprawdź czy obciążenie nie przekracza 150W, sprawdź napięcie wejściowe lub przetestuj w innym pojeździe.

Brak zasilania

Sprawdź, czy pojazd jest włączony, a następnie sprawdź bezpiecznik 25A wewnątrz wtyczki 12V.

Przed użyciem

Sprawdź, czy gniazdo 12V jest sprawne.
Upewnij się, że nie używasz gniazda zapalniczki (urządzenie nie jest do nich przeznaczone).
Upewnij się, że moc podłączanego urządzenia AC nie przekracza 150W.
Sprawdź, czy otwory wentylacyjne nie są zablokowane.

Parametry w praktyce

Napięcie wejściowe: 12-15V DC
Wyjście USB-C: 5V, 3.0A max
Wyjście USB-A: 5V, 2.4A max

Ilustracje i schematy

Schemat przedstawia przetwornicę z portami USB-C, USB-A, gniazdem AC oraz wskaźnikami LED.
Schemat połączenia kabla zasilającego 12V.

Zgodność modelu

Tylko do gniazd 12V (nie używać w gniazdach zapalniczki).
Maksymalna moc urządzenia AC: 150W.
