Instrukcja montażu dachu miękkiego Rugged Ridge Bowless SoftTop do 2-drzwiowego Jeep JK

Najważniejsze informacje z instrukcji

Niniejsza instrukcja opisuje proces montażu dachu miękkiego typu Bowless SoftTop w pojeździe Jeep JK (wersja 2-drzwiowa). Przed przystąpieniem do prac należy upewnić się, że posiadamy wszystkie wymagane części fabryczne oraz akcesoryjne wymienione w dokumencie. Montaż wymaga demontażu fabrycznego dachu oraz przygotowania punktów mocowania.

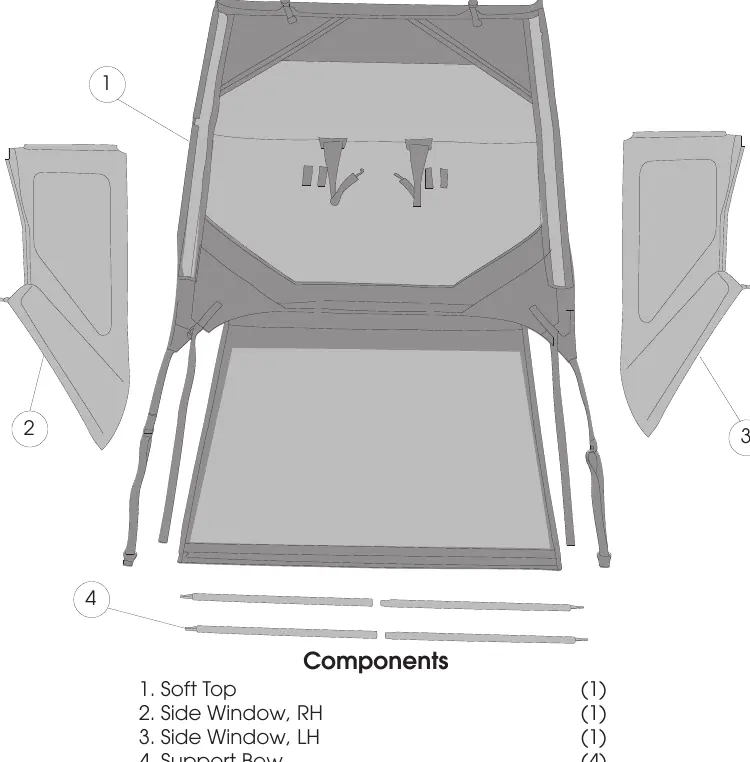

Wymagane części i komponenty

Do poprawnego montażu niezbędne są następujące elementy:

• Dach miękki (Soft Top)
• Okna boczne (lewe i prawe)
• Pałąki wspierające (Support Bow)
• Wymagane części dodatkowe: Summer Top Header (#13308.06), OE Tailgate Bar, Tailgate Retainers (lewy i prawy), Factory Surrounds (lewy i prawy), Mounting Knob (długi).

Przygotowanie pojazdu

Przed instalacją nowego dachu należy:

• Zdemontować fabryczny dach zgodnie z instrukcją obsługi pojazdu.
• Odkręcić śruby mocujące stary dach do pałąków (roll bars).
• Usunąć metalowe wsporniki starego dachu z pałąków w przestrzeni ładunkowej.
• Jeśli dotyczy, zainstalować nowe elementy Factory Surrounds. W przypadku modeli z 2010 roku i nowszych, może być konieczne usunięcie zszywek i wytłoczek z elementów surround.

Montaż dachu

1. Rozpocznij od zamocowania dachu do nagłówka (header) poprzez przełożenie materiału przez kanał i zapięcie zatrzasków od spodu.
2. Nasunąć zespół dachu na przód pojazdu, umieszczając go nad pałąkami.
3. Zaczepić wypustkę nagłówka o uchwyt (footman loop) przy przedniej szybie. Upewnij się, że hak J-Hook znajduje się za i przez pętlę uchwytu.
4. Wyrównać zespół z górną krawędzią przedniej szyby i dokręcić plastikowe pokrętła po obu stronach.
5. Zapiąć plastikowe elementy mocujące (retainers) nad drzwiami.
6. Naciągnąć pasy środkowe wokół pałąków sportowych i zaczepić je o otwory w pałąkach.
7. Zamontować pałąki wspierające (support bows), wsuwając je w kieszenie z przodu i z tyłu dachu.

Montaż okien

1. Wsunąć plastikowe elementy mocujące okien bocznych w rowki ramy drzwi.
2. Zapiąć zamki błyskawiczne okien bocznych.
3. Wsunąć dolne krawędzie okien w rowki nadwozia.
4. Zapiąć tylną szybę do okien bocznych za pomocą zamków błyskawicznych.
5. Przeciągnąć pasy narożne przez uchwyty z tyłu pojazdu i mocno je dociągnąć.
6. Zapiąć wszystkie rzepy wokół okien bocznych i tylnych.
7. Wsunąć listwę tylnej klapy (tailgate bar) w dolną część tylnej szyby i zamocować ją w uchwytach na klapie.
8. Zabezpieczyć tylne pasy napinające w wycięciach panelu tylnego.
