Instrukcja obsługi ładowarki Rusta Bruksbo LX System 20V CDA1182

Szybki przewodnik po instrukcji obsługi ładowarki Rusta Bruksbo LX System 20V (CDA1182). Dowiedz się, jak bezpiecznie ładować akumulatory, interpretować wskaźniki LED i dbać o urządzenie.

Źródłowy PDF: English · opis: polski

Szybkie odpowiedzi z instrukcji

Szybka odpowiedź

  • Ładowarka CDA1182 służy do ładowania akumulatorów litowo-jonowych Rusta LX System 20V (CDA1180, CDA1181). Pełne naładowanie akumulatora 2Ah lub 4Ah zajmuje około 60 minut. str. 5, 6

Najważniejsze czynności

  • Ładowanie akumulatora str. 6

Pierwsze uruchomienie

  • Akumulator musi zostać naładowany przed pierwszym użyciem. str. 6
Pokaż 4 kolejne odpowiedzi Pokaż mniej

Problemy i rozwiązania

Brak zasilania (diody nie świecą)

Sprawdź podłączenie do sieci elektrycznej.

str. 6

Konserwacja i reset

  • Regularnie czyść obudowę miękką szmatką i dbaj o drożność otworów wentylacyjnych. str. 6

Dane techniczne

Parametr Wartość Znaczenie Strony
Napięcie wejściowe 100-240V Zasilanie sieciowe str. 5
Czas ładowania 60 min Czas dla 2Ah i 4Ah str. 5

Gdzie szukać w PDF

  • Instrukcje bezpieczeństwa str. 3, 4, 5
  • Dane techniczne str. 5, 6
Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć
Ładowarka Rusta Bruksbo LX System 20V Strona 1 Fig. A: Ładowanie akumulatora Strona 2 Fig. B: Wkładanie i wyjmowanie akumulatora Strona 2

Najważniejsze informacje z instrukcji

Ładowarka CDA1182 jest przeznaczona wyłącznie do ładowania akumulatorów z serii Rusta LX System 20V (modele CDA1180 i CDA1181). Urządzenie jest przeznaczone do użytku wewnątrz pomieszczeń. Przed użyciem należy upewnić się, że napięcie sieciowe odpowiada parametrom ładowarki.

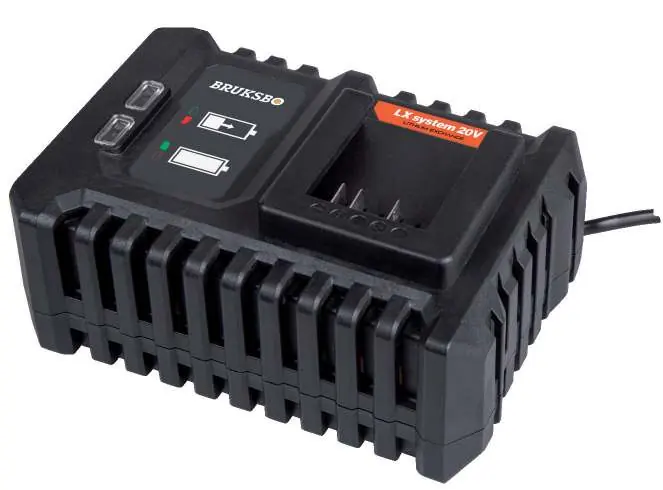

Ładowarka Rusta Bruksbo LX System 20V
Ładowarka Rusta Bruksbo LX System 20V

Opis urządzenia

Ładowarka posiada dwa wskaźniki LED informujące o statusie procesu ładowania:

Fig. A: Ładowanie akumulatora
Fig. A: Ładowanie akumulatora
  • Czerwona LED wył., Zielona LED wył.: Brak zasilania.
  • Czerwona LED wył., Zielona LED wł.: Tryb gotowości (brak akumulatora lub ładowanie zakończone).
  • Czerwona LED wł., Zielona LED wył.: Ładowanie w toku.

Obsługa

Wkładanie akumulatora do narzędzia: Wsuń akumulator w podstawę narzędzia, aż usłyszysz kliknięcie.

Fig. B: Wkładanie i wyjmowanie akumulatora
Fig. B: Wkładanie i wyjmowanie akumulatora

Wyjmowanie akumulatora: Naciśnij przycisk odblokowania akumulatora i wysuń go z narzędzia.

Ładowanie:

  1. Wyjmij akumulator z narzędzia.
  2. Odwróć akumulator do góry dnem i wsuń go do gniazda ładowarki.
  3. Dociśnij akumulator, aż zostanie w pełni osadzony w slocie.
  4. Podłącz ładowarkę do gniazdka elektrycznego.

Pełne naładowanie akumulatorów 2Ah oraz 4Ah zajmuje około 60 minut.

Konserwacja i przechowywanie

Przed czyszczeniem zawsze odłącz ładowarkę od zasilania i wyjmij akumulator. Obudowę ładowarki należy regularnie czyścić miękką szmatką, najlepiej po każdym użyciu. Upewnij się, że otwory wentylacyjne są drożne. Nie używaj rozpuszczalników, takich jak benzyna, alkohol czy amoniak, ponieważ mogą one uszkodzić elementy z tworzywa sztucznego. Jeśli urządzenie nie będzie używane przez dłuższy czas, przechowuj akumulator w stanie naładowanym, w temperaturze powyżej 0°C.

Bezpieczeństwo

Nie ładuj akumulatorów w temperaturze poniżej 0°C. Nie używaj ładowarki, jeśli kabel zasilający lub wtyczka są uszkodzone. W przypadku korzystania z przedłużacza, upewnij się, że jest on odpowiedni do mocy ładowarki i w pełni rozwinięty.

Informacje o producencie

Rusta

Profil marki
Strona producenta Otwórz oficjalną stronę Wsparcie Otwórz wsparcie

Praktyczna pomoc

Typowe problemy

Brak reakcji ładowarki (diody nie świecą)

Sprawdź, czy wtyczka jest poprawnie włożona do gniazdka i czy w gniazdku jest prąd.

Akumulator nie ładuje się

Upewnij się, że akumulator jest poprawnie włożony do ładowarki i nie jest uszkodzony.

Przed użyciem

  • Sprawdź, czy napięcie sieci odpowiada napięciu na tabliczce znamionowej.
  • Upewnij się, że kabel zasilający nie jest uszkodzony.
  • Sprawdź, czy akumulator jest czysty i suchy.
  • Upewnij się, że temperatura otoczenia jest odpowiednia (nie ładuj poniżej 0°C).
Pokaż więcej Pokaż mniej

Parametry w praktyce

Napięcie wejściowe
100-240V, 50-60Hz, Max 2A
Napięcie wyjściowe
21V, 2.4A / 4A
Czas ładowania
Ok. 60 minut dla akumulatorów 2Ah i 4Ah

Ilustracje i schematy

  • Fig. A: Ładowanie akumulatora w ładowarce.
  • Fig. B: Wkładanie i wyjmowanie akumulatora z narzędzia.

Zgodność modelu

  • Kompatybilna tylko z akumulatorami Rusta LX System 20V (CDA1180, CDA1181).
