Instrukcja obsługi modułu LED RZB LINEDO 951230.850.476.001
Szybki przewodnik po instalacji i obsłudze modułu oświetleniowego LED RZB LINEDO. Zawiera dane techniczne, instrukcje montażu, wymogi bezpieczeństwa oraz informacje o wymianie źródła światła.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Moduł LED RZB LINEDO (951230.850.476.001) to oprawa oświetleniowa o stopniu ochrony IP 54 i IK03. Urządzenie jest przeznaczone do pracy w temperaturze otoczenia od -25°C do +50°C. Przed przystąpieniem do montażu należy upewnić się, że zasilanie jest odłączone, a konstrukcja sufitu posiada odpowiednią nośność.
Montaż i instalacja

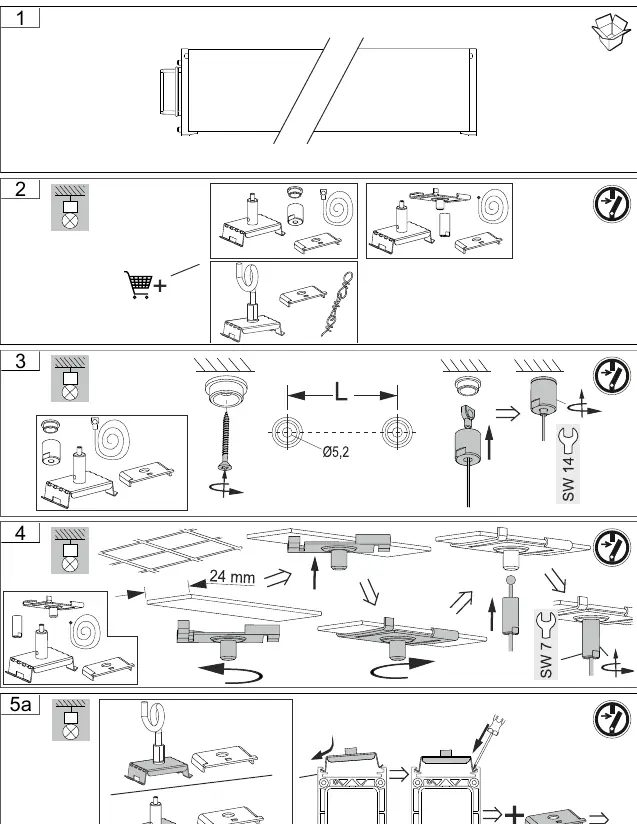

Instrukcja przewiduje różne warianty montażu, w tym montaż zwieszany (pendant) oraz sufitowy (ceiling). Dostępne są opcje zasilania od środka, od początku lub z boku, a także możliwość łączenia modułów za pomocą łączników typu L, X lub T.
- Montaż zwieszany: Wymaga użycia odpowiednich zawiesi. Należy przestrzegać limitów obciążenia (np. max 12 kg dla niektórych konfiguracji).
- Montaż sufitowy: Bezpośrednie mocowanie do sufitu.
- Wskazówki: Należy unikać prowadzenia przewodów przelotowych bezpośrednio wzdłuż okablowania oprawy, aby uniknąć problemów z kompatybilnością elektromagnetyczną (EMV).
Podłączenie elektryczne

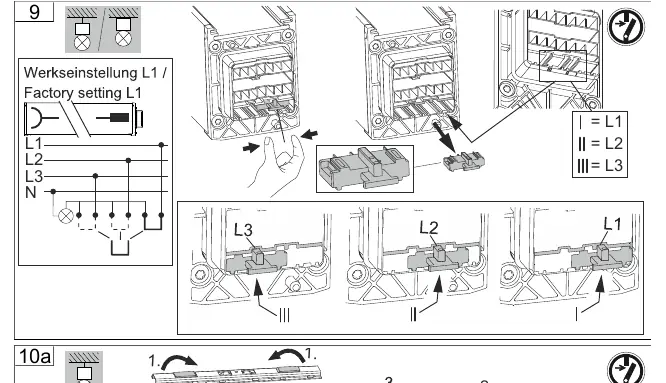

Oprawa posiada możliwość konfiguracji zasilania (L1, L2, L3). Ustawienia fabryczne są oznaczone jako L1. Należy używać standardowych przewodów odpowiednich dla napięcia sieciowego. W przypadku opraw ściemnialnych, wejścia sterujące muszą być podłączone zgodnie z wymaganiami.
Konserwacja i wymiana źródła światła
Produkt zawiera źródło światła o klasie efektywności energetycznej C. W przypadku uszkodzenia osłony ochronnej, należy ją niezwłocznie wymienić zgodnie z normą DIN EN 60598. Wymiana źródła światła może być przeprowadzona wyłącznie przez producenta, autoryzowany serwis lub osobę o odpowiednich kwalifikacjach.
Dane techniczne
- Napięcie: 220 - 240 V, 0/50/60 Hz
- Moc: 31 W (2 x 19,7 W)
- Strumień świetlny: 4950 lm
- Temperatura barwowa: 5000 K
- Waga: 2,63 kg
- Wymiary: L 1163 mm, B 58 mm, H 76 mm
Praktyczna pomoc
Typowe problemy
Uszkodzona osłona ochronna
Należy ją niezwłocznie wymienić zgodnie z normą DIN EN 60598.
Przegrzewanie się oprawy
Upewnij się, że temperatura otoczenia nie przekracza zakresu -25°C do +50°C.
Przed użyciem
- Sprawdź nośność sufitu i elementów mocujących.
- Upewnij się, że zasilanie jest odłączone przed montażem.
- Zweryfikuj, czy temperatura otoczenia mieści się w zakresie -25°C do +50°C.
- Sprawdź, czy oprawa nie jest uszkodzona przed instalacją.
Ilustracje i schematy

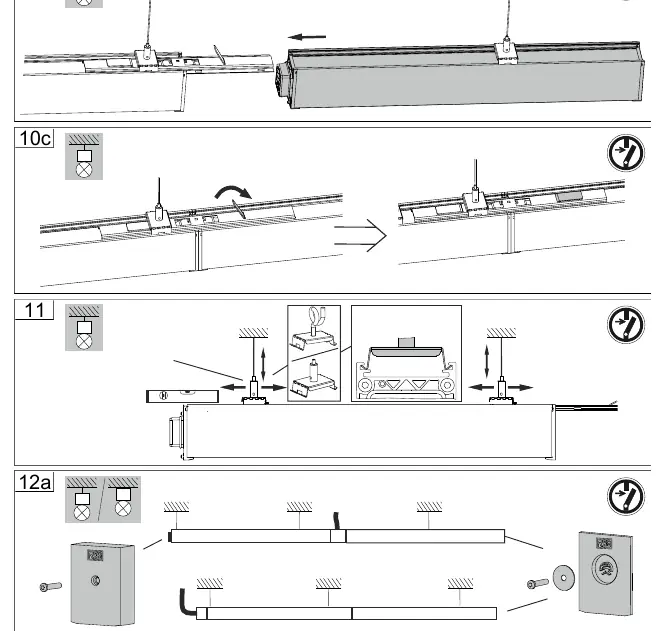

- Schematy montażowe pokazują różne warianty instalacji: zwieszaną (pendant) oraz sufitową (ceiling).
- Instrukcja zawiera schematy podłączenia zasilania dla różnych konfiguracji (środek, początek, bok).
Zgodność modelu
- Produkt zawiera źródło światła klasy energetycznej C.
- Wymiana źródła światła tylko przez producenta lub wykwalifikowany serwis.
