Instrukcja obsługi fazowego krokowego generatora sygnału Safran FemtoStepper 100FS
Szybki przewodnik po urządzeniu Safran FemtoStepper 100FS. Dowiedz się, jak zainstalować, podłączyć i sterować fazowym krokowym generatorem sygnału za pomocą komend RS232.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściNajważniejsze informacje z instrukcji
FemtoStepper 100FS to precyzyjne urządzenie generujące sygnał 10MHz o wysokiej stabilności, z możliwością regulacji fazy i częstotliwości. Urządzenie jest sterowane zdalnie przez łącze szeregowe RS232. Przed rozpoczęciem pracy zaleca się kilkugodzinne wygrzanie urządzenia.
Instalacja i podłączenie
- Upewnij się, że stosujesz odpowiednie środki ochrony ESD.
- Podłącz sygnał referencyjny 10MHz do portu J5.
- W razie potrzeby podłącz sygnał PPSref do portu J6.
- Podłącz kabel szeregowy SUB-D-9 do portu J3 i komputera.
- Podłącz zasilanie główne (230VAC) do J1 oraz opcjonalne zasilanie zapasowe (+24VDC) do J2.
- Opcjonalnie podłącz uziemienie do punktu J4.
Pierwsze uruchomienie
Po włączeniu przełącznika S1, diody L1 (zasilanie główne) i L2 (zasilanie zapasowe) powinny świecić na zielono. Dioda alarmu (L3) świeci na czerwono podczas fazy wygrzewania (ok. 15 minut). Po zakończeniu inicjalizacji dioda L5 gaśnie, a dioda pracy (L4) zmienia kolor na zielony.
Sterowanie przez RS232
Urządzenie komunikuje się przy użyciu protokołu: 9600 bitów/s, 8 bitów danych, brak parzystości, 1 bit stopu, brak handshakingu. Kluczowe komendy obejmują:
- ID: Identyfikacja urządzenia.
- ST: Odczyt statusu (w tym zasilania i błędów).
- PS: Regulacja fazy (pojedynczy krok lub pakiet).
- FA: Ustawienie przesunięcia częstotliwości.
- AL: Wyrównanie sygnału PPSOUT do PPSREF.
- DE: Ustawienie opóźnienia PPSOUT.
Konserwacja i bezpieczeństwo
Urządzenie zawiera materiały nadające się do recyklingu. W przypadku awarii lub konieczności zwrotu, należy skontaktować się z serwisem Safran pod adresem [email protected] w celu uzyskania numeru RMA. Unikaj miejsc o zmiennej temperaturze, przepływie powietrza oraz silnych polach magnetycznych.
Praktyczna pomoc
Typowe problemy
Sprawdź, czy sygnał referencyjny 10MHz jest poprawnie podłączony do portu J5.
Upewnij się, że składnia komendy jest poprawna i mieści się w dopuszczalnym zakresie operacyjnym.
Użyj komendy AL1, aby wyrównać PPSOUT do PPSREF.
Przed użyciem
- Wygrzej urządzenie przez kilka godzin przed użyciem.
- Upewnij się, że wszystkie kable są poprawnie podłączone.
- Sprawdź, czy zasilanie główne (230VAC) jest aktywne (dioda L1).
- Opcjonalnie podłącz zasilanie zapasowe 24V dla ciągłości pracy.
- Upewnij się, że środowisko pracy jest wolne od wibracji i zmian temperatury.
Parametry w praktyce
- Rozdzielczość fazy
- 0.1 pikosekundy, zakres regulacji ±50ns.
- Interfejs RS232
- Port szeregowy do zdalnego sterowania parametrami urządzenia.
Ilustracje i schematy
- Rysunek 1: Schemat aplikacyjny pokazujący przepływ sygnału od zegara głównego przez fazowy krokowy generator.

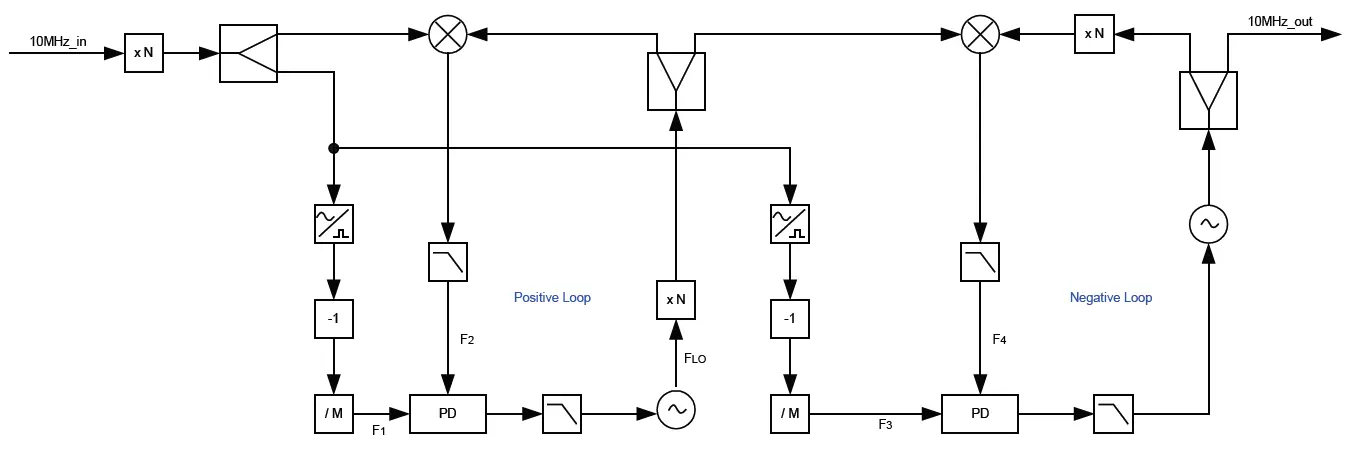

- Rysunek 2: Schemat blokowy architektury podwójnej heterodyny.
- Rysunek 3: Schemat sterowania mikroprocesorowego z wejściami/wyjściami PPS.

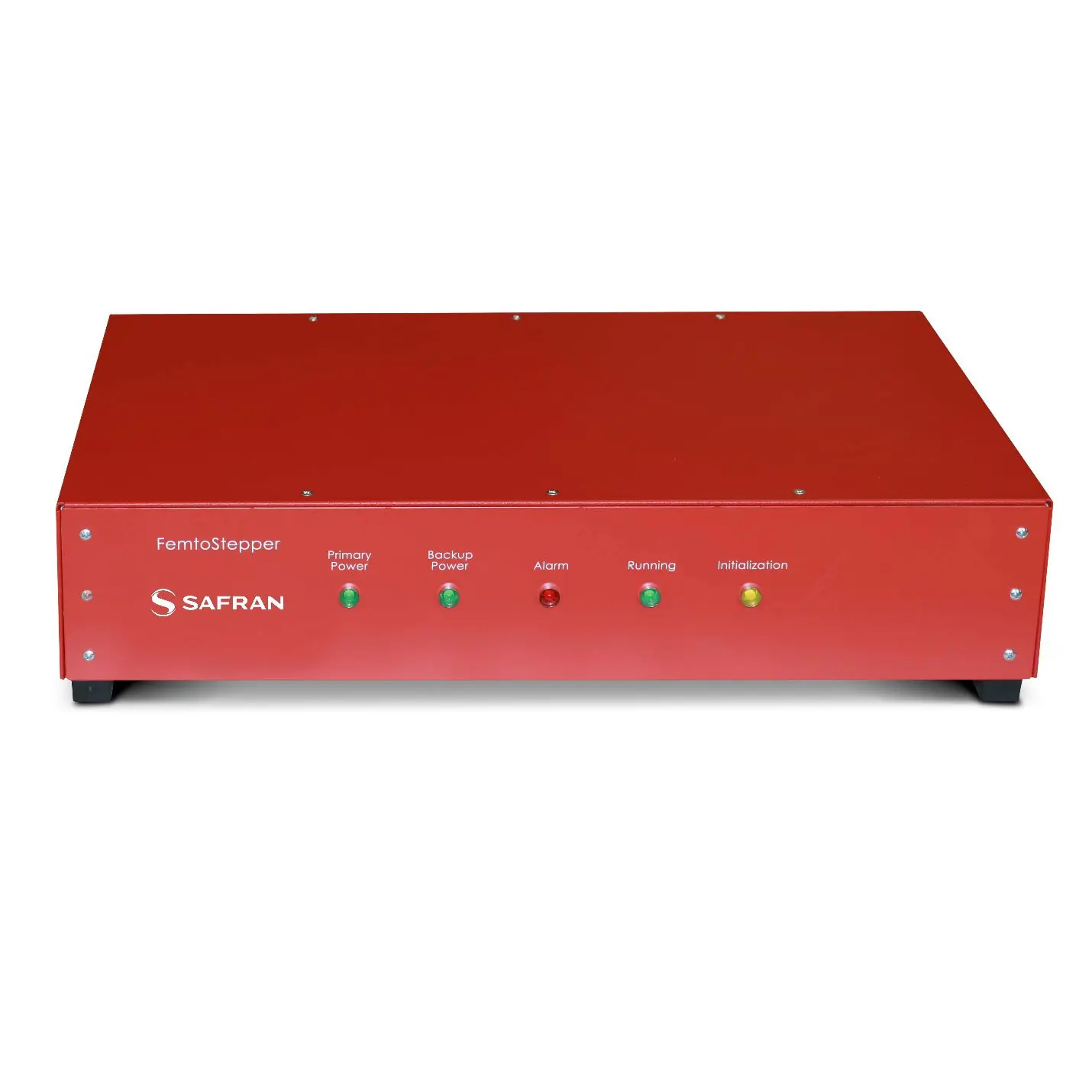

- Rysunek 5: Rozmieszczenie złączy i wskaźników na panelu przednim i tylnym.
Zgodność modelu
- Urządzenie wymaga zewnętrznego sygnału referencyjnego 10MHz.
- Wymaga zasilania 230VAC lub opcjonalnego 24VDC.
- Kompatybilne z systemami sterowania obsługującymi protokół szeregowy ASCII.
