Instrukcja naprawy pralki Samsung
Oficjalna instrukcja serwisowa Samsung zawierająca szczegółowe procedury demontażu i montażu podzespołów pralki, w tym diafragmy, blokady drzwi, pompy odpływowej, grzałki oraz modułu PBA.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściWprowadzenie do naprawy
Niniejsza instrukcja zawiera wytyczne dotyczące bezpiecznego demontażu i ponownego montażu podzespołów pralki Samsung. Dokument przeznaczony jest dla osób posiadających odpowiednie kwalifikacje techniczne. Samsung nie ponosi odpowiedzialności za szkody powstałe w wyniku nieprawidłowych napraw przeprowadzonych przez niecertyfikowany personel.
Zasady bezpieczeństwa
Przed przystąpieniem do jakichkolwiek prac serwisowych należy bezwzględnie odłączyć urządzenie od zasilania elektrycznego. Naprawy powinny odbywać się w bezpiecznym miejscu. Zaleca się stosowanie środków ochrony osobistej, takich jak rękawice ochronne. Ze względu na wrażliwość komponentów elektronicznych na wyładowania elektrostatyczne, należy używać narzędzi niemagnetycznych. Do prac przy śrubach należy używać wysokiej jakości śrubokrętów krzyżakowych, aby uniknąć uszkodzenia łbów śrub.
Narzędzia serwisowe
Do przeprowadzenia standardowych prac demontażowych wymagane są: klucze nasadowe (10mm, 13mm, 19mm), klucze płaskie, szczypce, śrubokręty oraz klucz dynamometryczny. W przypadku pracy z ciężkimi elementami, takimi jak przeciwwagi, wymagana jest współpraca co najmniej dwóch osób.
Procedury demontażu i montażu
Instrukcja szczegółowo opisuje kroki dla następujących podzespołów:
- Complessivo diaframma: Demontaż pokrywy górnej, panelu sterowania oraz uszczelki.
- Chiusura porta: Procedura wymiany blokady drzwi.
- Complessivo pompa di scarico: Dostęp do pompy, usuwanie wody resztkowej i demontaż pompy.
- Resistenza lavaggio: Wymiana grzałki po demontażu pokrywy tylnej.

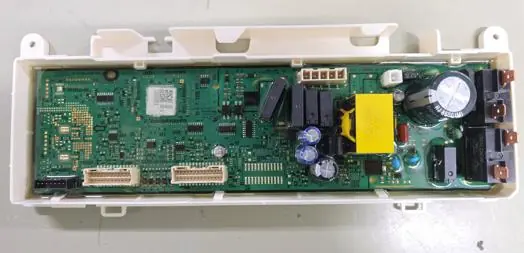

- Complessivo PBA: Demontaż modułu sterującego (PBA).
Podczas ponownego montażu należy zwrócić szczególną uwagę na poprawne prowadzenie przewodów, aby nie zostały one przytrzaśnięte, oraz na właściwe dokręcenie wszystkich śrub i złączy. W przypadku problemów z diagnozą usterki, należy skontaktować się z autoryzowanym centrum serwisowym Samsung Electronics.
Informacje o producencie
Samsung Electronics
Praktyczna pomoc
Typowe problemy
Sprawdź, czy diafragma metalowa nie jest poluzowana i czy została zamontowana w poprawnej pozycji (na godzinie 5 lub 7).
Używaj wyłącznie wysokiej jakości śrubokrętów krzyżakowych, aby uniknąć uszkodzenia łbów śrub.
W przypadku przeciwwag lub innych ciężkich części, do pracy wymagane są co najmniej dwie osoby.
Przed użyciem
- Odłącz wtyczkę zasilania przed rozpoczęciem prac.
- Przygotuj odpowiednie narzędzia (klucze nasadowe, szczypce, śrubokręty).
- Załóż rękawice ochronne.
- Zapewnij stabilne podłoże dla urządzenia.
- Przygotuj bacinellę na wypadek wycieku wody przy demontażu pompy.
Parametry w praktyce
- Klucz nasadowy 10mm
- Używany do grzałki, zbiornika, śrub mocujących, silnika i przeciwwagi.
- Klucz nasadowy 13mm
- Używany do amortyzatorów, tłumików i przeciwwag.
- Klucz nasadowy 19mm
- Używany do koła pasowego.
Ilustracje i schematy

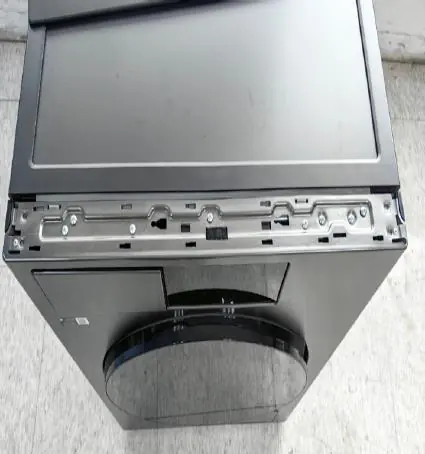

- Schematy pokazują krok po kroku demontaż obudowy, w tym zdejmowanie pokrywy górnej (przesunięcie o 15mm).

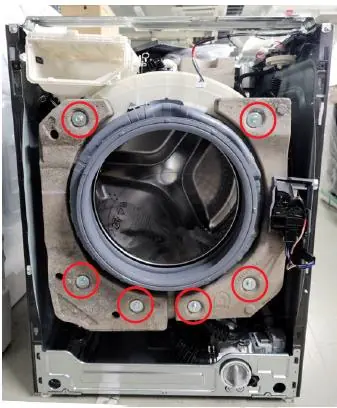

- Ilustracje wskazują punkty mocowania śrub (zaznaczone czerwonymi okręgami) dla poszczególnych modułów.
- Zdjęcia pokazują sposób odłączania złączy elektrycznych i zabezpieczeń przewodów.
Zgodność modelu
- Instrukcja dotyczy standardowego schematu demontażu, który może się różnić w zależności od konkretnego modelu pralki.
- Zaleca się stosowanie wyłącznie oryginalnych części zamiennych.
