Instrukcja obsługi automatycznego spłukiwacza WC Sanela 02A / 02F
Instrukcja montażu i obsługi automatycznego spłukiwacza WC Sanela 02A oraz 02F z elektroniką ALS. Dowiedz się, jak zainstalować urządzenie, skonfigurować parametry spłukiwania i zapewnić prawidłowe działanie systemu.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściOpis produktu
Automatyczny spłukiwacz WC Sanela 02A (biały przycisk) oraz 02F (czarny przycisk) to zaawansowane urządzenia z elektroniką ALS, przeznaczone do montażu w systemach instalacyjnych SLR 21. Zasilane napięciem 24 V DC, zapewniają bezdotykową i higieniczną obsługę toalety.
Uruchomienie i konfiguracja
Urządzenie wymaga stałego zasilania elektrycznego. Ważne jest, aby nie podłączać zasilacza za wyłącznikiem oświetlenia, ponieważ urządzenie musi być stale pod napięciem dla prawidłowego działania. Konfiguracja parametrów spłukiwania (czasu trwania spłukiwania) odbywa się za pomocą pilota zdalnego sterowania SLD 03.
Obsługa
Spłukiwanie odbywa się automatycznie po odejściu użytkownika od toalety. System rozróżnia dwa tryby spłukiwania: krótkie i długie, w zależności od czasu przebywania użytkownika w strefie czujnika. Istnieje również możliwość ręcznego wyzwolenia spłukiwania poprzez naciśnięcie przycisku na panelu.
Bezpieczeństwo i konserwacja
Przed przystąpieniem do instalacji należy bezwzględnie zapoznać się z dołączonymi instrukcjami bezpieczeństwa. Regularna konserwacja jest kluczowa dla długotrwałej pracy urządzenia. Zaleca się okresowe sprawdzanie czystości sitka (wymiar oczka ≤ 90 µm) oraz ciśnienia wody, które powinno mieścić się w zakresie 0,1 - 0,6 MPa. Wszelkie prace serwisowe powinny być wykonywane przez wykwalifikowany personel. W przypadku problemów technicznych należy skontaktować się z firmą instalacyjną lub odwiedzić stronę internetową www.sanela.eu/service.
Oficjalne zasoby z instrukcji
Informacje o producencie
SANELA spol. s r. o.
Praktyczna pomoc
Typowe problemy
Brak spłukiwania
Sprawdź, czy urządzenie jest podłączone do stałego zasilania 24 V DC i czy zasilacz nie jest podłączony za wyłącznikiem światła.
Niewłaściwe czasy spłukiwania
Skonfiguruj parametry za pomocą pilota zdalnego sterowania SLD 03.
Przed użyciem
- Upewnij się, że ciśnienie wody w instalacji wynosi od 0,1 do 0,6 MPa.
- Sprawdź, czy zasilacz 24 V DC jest podłączony do stałego źródła napięcia.
- Upewnij się, że posiadasz stelaż podtynkowy SLR 21.
- Zapoznaj się z instrukcjami bezpieczeństwa przed montażem.
Parametry w praktyce
- Ciśnienie wody
- 0,1 - 0,6 MPa; wymagane dla poprawnej pracy zaworu.
Ilustracje i schematy

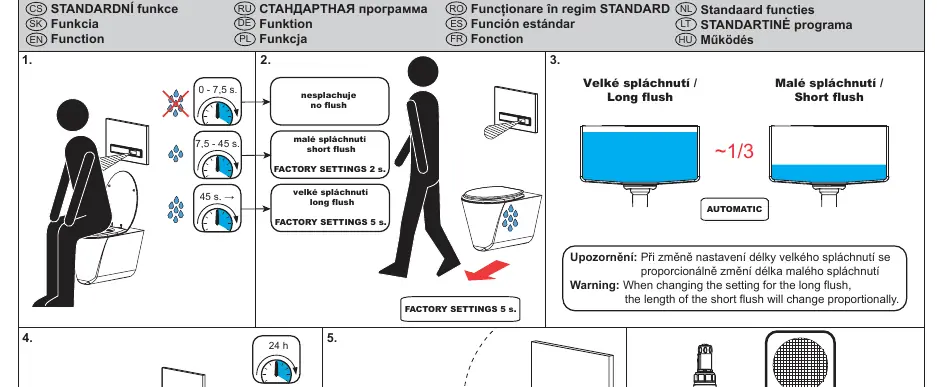

- Strona 1: Schemat logiki spłukiwania (krótkie/długie) w zależności od czasu obecności użytkownika.

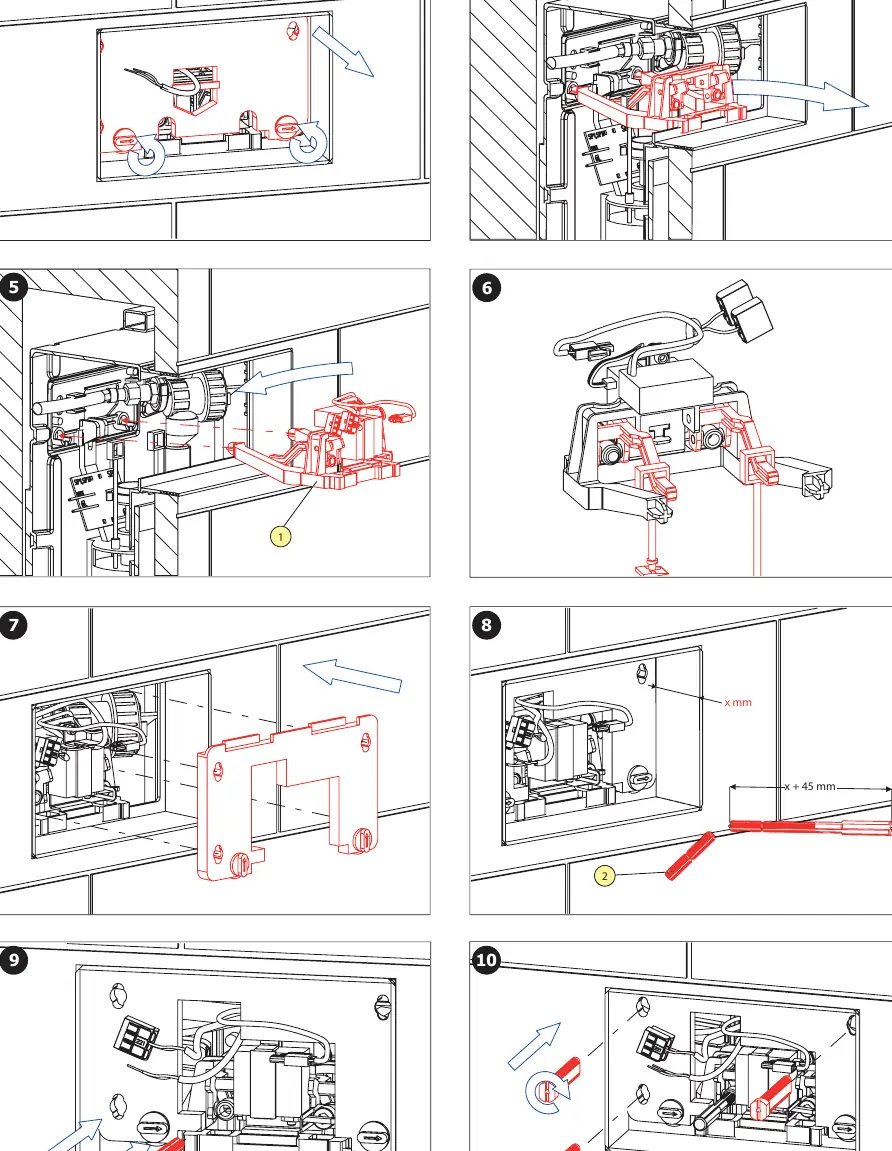

- Strona 3-4: Procedura montażu krok po kroku, w tym podłączenie przewodów i montaż przycisku.

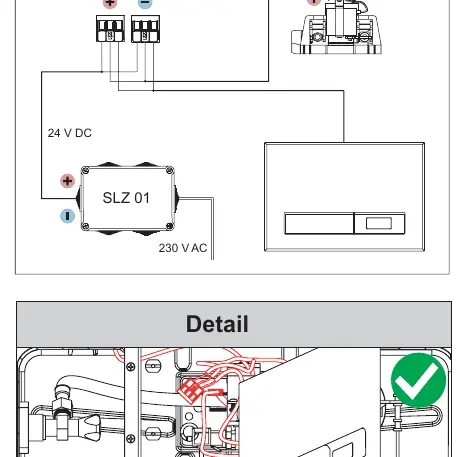

- Strona 4: Schemat elektryczny podłączenia zasilacza SLZ 01.
Zgodność modelu
- Kompatybilne wyłącznie z systemem instalacyjnym SLR 21.
- Wymaga pilota SLD 03 do zaawansowanej konfiguracji parametrów.
