Instrukcja obsługi naściennego sterownika prysznica Sanela SLS 03SB
Szybki przewodnik po instalacji, konfiguracji i konserwacji naściennego sterownika prysznica Sanela SLS 03SB z zaworem termostatycznym. Dowiedz się, jak poprawnie zamontować urządzenie, ustawić parametry pracy, wymienić baterię oraz...
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściNajważniejsze informacje z instrukcji
Niniejszy dokument zawiera wytyczne dotyczące montażu i obsługi naściennego sterownika prysznica Sanela SLS 03SB z zaworem termostatycznym. Urządzenie zasilane jest bateryjnie (9 V) i wymaga przestrzegania określonych parametrów ciśnienia wody (0,1 - 0,6 MPa) oraz czystości instalacji (wymiar oczka sita ≤ 90 µm).
Montaż i instalacja
Przed przystąpieniem do prac należy zapoznać się z dołączonymi instrukcjami bezpieczeństwa. Montaż obejmuje podłączenie do instalacji ciepłej i zimnej wody (rozstaw 150 mm, przyłącza G 1/2").

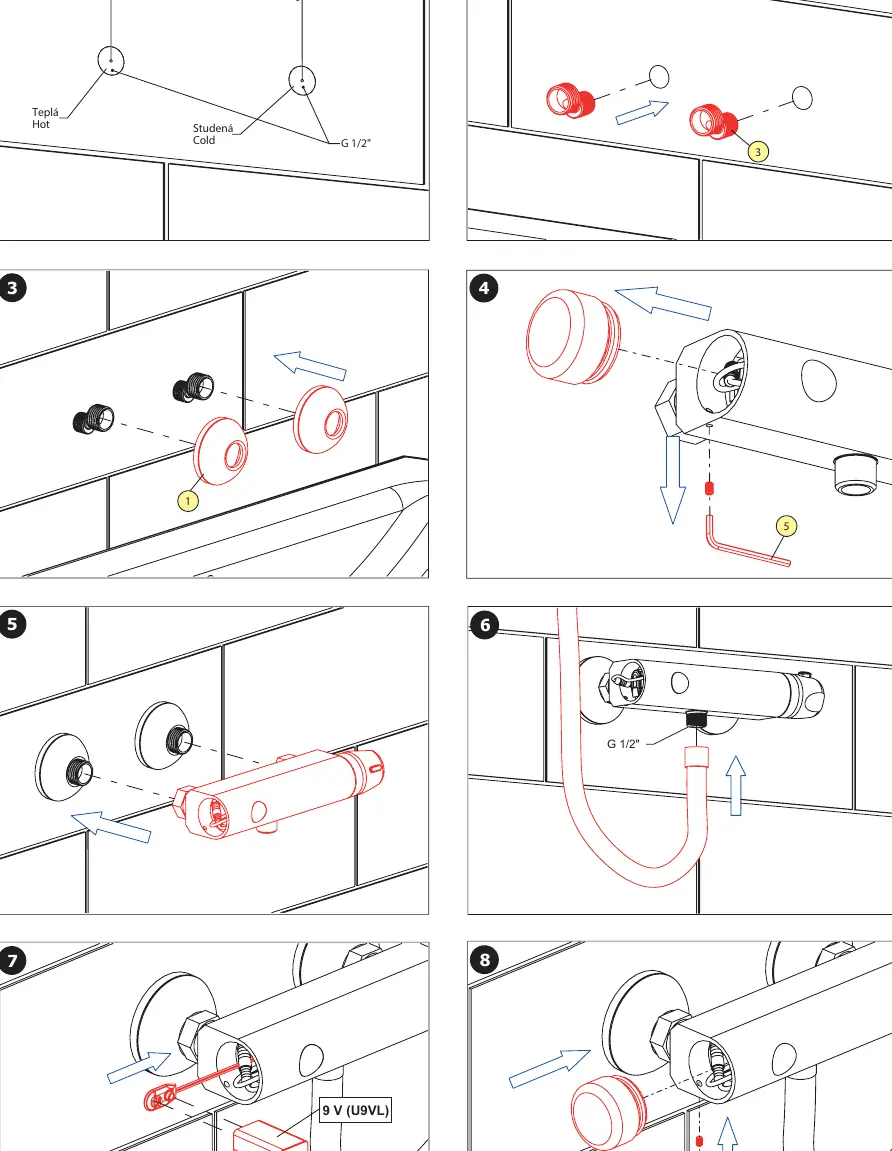

- Przygotuj przyłącza wody w ścianie.
- Wkręć przyłącza mimośrodowe.
- Nałóż rozety maskujące.
- Zdemontuj zaślepkę sterownika za pomocą klucza imbusowego.
- Zamontuj sterownik na przyłączach.
- Podłącz wąż prysznicowy.
- Podłącz baterię 9 V (typ U9VL).
- Załóż z powrotem zaślepkę i zabezpiecz ją kluczem imbusowym.
Obsługa i ustawienia
Sterownik posiada funkcję automatycznego uruchamiania po wykryciu użytkownika. Ustawienia parametrów (takich jak czas opóźnienia, czas pracy, interwał płukania higienicznego) można zmieniać za pomocą darmowej aplikacji SANELA Control lub opcjonalnego pilota SLD 03.
- Standardowa praca: Automatyczne uruchomienie po wykryciu użytkownika.
- Start/Stop: Możliwość ręcznego zatrzymania lub uruchomienia przepływu poprzez zbliżenie dłoni (zgodnie z procedurą 1s).
- Płukanie higieniczne: Możliwość ustawienia interwału (OFF / 6 / 8 / 12 / 24 / 48 / 72 / 168 h) oraz czasu trwania (5 - 1200 s).
Konserwacja i wymiana baterii
Stan baterii jest sygnalizowany przez elektronikę urządzenia. Jeśli dioda sygnalizuje niski poziom energii, należy wymienić baterię na nową (typ U9VL). Zaleca się regularną konserwację zgodnie z instrukcjami dostępnymi na stronie producenta.
Informacje o producencie
SANELA spol. s r. o.
Praktyczna pomoc
Typowe problemy
Bateria wymaga wymiany
Jeśli elektronika sygnalizuje niski poziom energii, należy niezwłocznie wymienić baterię 9V (typ U9VL) na nową.
Niewłaściwe ciśnienie wody
Upewnij się, że ciśnienie w instalacji mieści się w zakresie 0,1 - 0,6 MPa.
Przed użyciem
- Sprawdź, czy ciśnienie wody w instalacji wynosi od 0,1 do 0,6 MPa.
- Upewnij się, że sitka w instalacji mają oczka o wymiarze ≤ 90 µm.
- Przygotuj baterię 9V typu U9VL.
- Upewnij się, że rozstaw przyłączy wody wynosi 150 mm.
Parametry w praktyce
- Ciśnienie wody
- Wymagany zakres pracy to 0,1 - 0,6 MPa.
Ilustracje i schematy
- Strona 1: Schemat funkcji automatycznych, ustawień czasu płukania i opóźnień.
- Strona 2: Schemat montażu krok po kroku oraz lista części.
- Strona 3: Szczegółowa instrukcja instalacji hydraulicznej i podłączenia baterii.
- Strona 4: Schemat kontroli stanu baterii i sygnalizacji świetlnej.
Zgodność modelu
- Zalecane akcesoria: bateria SLA 09 (9V/1200 mAh), pilot SLD 03 do konfiguracji parametrów.
- Konfiguracja możliwa również przez aplikację SANELA Control.
