Termostatyczny zawór mieszający SANELA SLT 07A-09A, SLT 10

Instrukcja obsługi i montażu termostatycznych zaworów mieszających Sanela serii SLT, zapewniających precyzyjną kontrolę temperatury wody i ochronę przed poparzeniem.

Spis treści

Obrazy z instrukcji

Przejdź do miejsca w treści

Opis produktu

Termostatyczne zawory mieszające Sanela serii SLT 07A-09A oraz SLT 10 to zaawansowane urządzenia zaprojektowane do precyzyjnej regulacji temperatury wody użytkowej. Ich głównym zadaniem jest zapewnienie stałej temperatury mieszanej wody, co znacząco podnosi komfort użytkowania oraz bezpieczeństwo, chroniąc przed ryzykiem poparzenia. Zawory te są niezbędne w instalacjach sanitarnych, gdzie wymagana jest stabilna temperatura wody, a także w systemach zapobiegających rozwojowi bakterii Legionella.

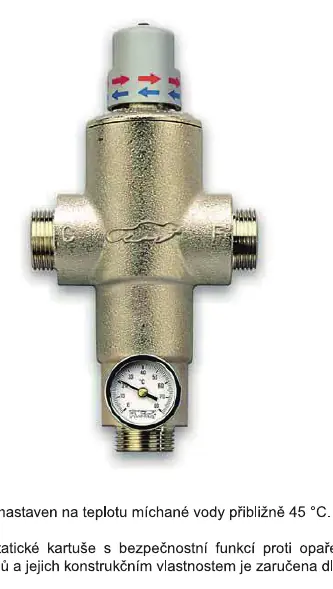

Wygląd zewnętrzny zaworu termostatycznego
Wygląd zewnętrzny zaworu termostatycznego

Bezpieczeństwo i zasada działania

Urządzenie działa w oparciu o wbudowany element termostatyczny wykonany z parafiny i proszku miedzianego, który błyskawicznie reaguje na zmiany temperatury wody zasilającej. W przypadku nagłego braku dopływu zimnej wody, zawór automatycznie blokuje przepływ gorącej wody, eliminując ryzyko poparzenia użytkownika. Dzięki wysokiej jakości materiałom konstrukcyjnym, zawory charakteryzują się długą żywotnością i niezawodnością.

Instalacja i uruchomienie

Zawór może być montowany zarówno w pozycji pionowej, jak i poziomej. Dla zapewnienia poprawnego działania, na przewodach zasilających zimną i ciepłą wodę należy bezwzględnie zainstalować zawory zwrotne. Podczas pierwszego uruchomienia należy najpierw otworzyć dopływ zimnej wody, a dopiero potem gorącej, aby uniknąć uszkodzenia wkładu termostatycznego. Wymagane jest, aby ciśnienie w obu przewodach zasilających było wyrównane.

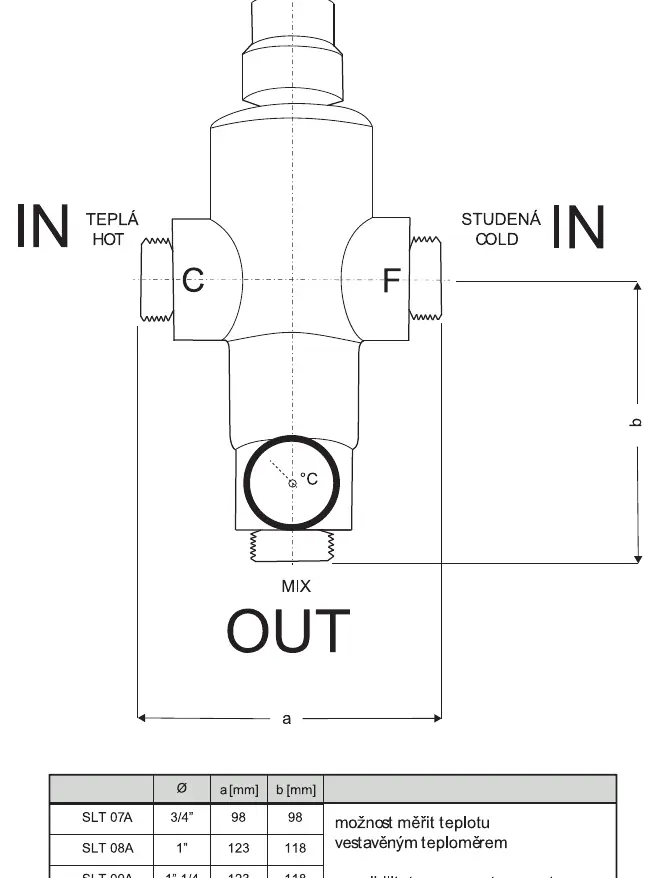

Schemat wymiarowy i oznaczenia przyłączy
Schemat wymiarowy i oznaczenia przyłączy

Ustawienia i regulacja

Fabrycznie zawór jest ustawiony na temperaturę około 45 stopni Celsjusza. Regulacji temperatury dokonuje się za pomocą pokrętła nastawczego. W celu precyzyjnego ustawienia należy otworzyć co najmniej połowę punktów poboru wody w instalacji, a następnie obserwować wskazania wbudowanego termometru. Jeśli w instalacji występuje obieg cyrkulacyjny, należy upewnić się, że temperatura wody w obiegu jest zgodna z ustawioną na zaworze, a w razie potrzeby wyregulować przepływ za pomocą zaworów dławiących.

Konserwacja

Urządzenie nie wymaga skomplikowanych zabiegów konserwacyjnych. W przypadku wystąpienia anomalii w działaniu, zaleca się najpierw sprawdzenie schematu instalacji oraz poprawności działania zaworów zwrotnych przed przystąpieniem do demontażu wkładu termostatycznego. Regularna kontrola temperatury na wylocie pozwala na utrzymanie optymalnych parametrów pracy systemu.

Informacje o producencie

SANELA spol. s r. o.

Profil marki

Praktyczna pomoc

Typowe problemy

Niestabilna temperatura wody

Sprawdź, czy ciśnienia w przewodach zasilających zimną i ciepłą wodę są wyrównane.

Brak możliwości uzyskania żądanej temperatury

Wyreguluj przepływ za pomocą zaworów dławiących (A i B) zgodnie ze schematem instalacji z cyrkulacją.

Uszkodzenie wkładu termostatycznego

Upewnij się, że podczas instalacji najpierw uruchomiono zimną wodę, a dopiero potem gorącą.

Przed użyciem

  • Sprawdź, czy na wlotach zimnej i ciepłej wody zamontowano zawory zwrotne.
  • Upewnij się, że ciśnienie w obu przewodach zasilających jest równe.
  • Sprawdź, czy zawór jest zamontowany zgodnie z kierunkami przepływu.
  • Przygotuj termometr do weryfikacji ustawień temperatury.
  • Upewnij się, że instalacja jest wolna od zanieczyszczeń mechanicznych.

Parametry w praktyce

Max. temperatura wejściowa
Maksymalna dopuszczalna temperatura wody zasilającej zawór wynosi 85 stopni Celsjusza.
Maksymalne ciśnienie
Urządzenie może pracować przy ciśnieniu instalacji do 10 barów.
Zakres nastawy
Możliwość regulacji temperatury wody wyjściowej w zakresie od 20 do 65 stopni Celsjusza.

Ilustracje i schematy

  • Schemat 1: Podstawowa instalacja bez obiegu cyrkulacyjnego z zaworami zwrotnymi.
  • Schemat 2: Instalacja z obiegiem cyrkulacyjnym wymagająca zaworów dławiących do równoważenia przepływów.
  • Schemat 3: Zastosowanie zaworu w instalacji ogrzewania podłogowego.

Zgodność modelu

  • Zawory są kompatybilne z instalacjami o różnych średnicach przyłączy (od 3/4 cala do 1 1/2 cala w zależności od modelu).
  • Wymagane jest stosowanie zaworów zwrotnych na wlotach wody.
