Instrukcja obsługi automatycznego spłukiwacza WC Sanela SLW 01NK
Instrukcja techniczna automatycznego spłukiwacza WC Sanela SLW 01NK ze stali nierdzewnej, z obsługą Bluetooth i czujnikiem obecności.
Spis treści
Opis produktu
Sanela SLW 01NK to automatyczny spłukiwacz WC wykonany z wysokiej jakości stali nierdzewnej AISI 304 o błyszczącym wykończeniu. Urządzenie przeznaczone jest do instalacji w systemach z wodą ciśnieniową (nie współpracuje ze zbiornikami spłukującymi). System wykorzystuje czujnik obecności o zasięgu do 0,7 m, który automatycznie uruchamia spłukiwanie po odejściu użytkownika ze strefy detekcji.
Zasada działania i funkcje
Spłukiwacz oferuje dwa tryby automatycznego spłukiwania: krótkie (2 s) dla obecności od 7,5 do 45 sekund oraz długie (5 s) dla obecności powyżej 45 sekund. Czas długiego spłukiwania można regulować w zakresie od 0,5 do 15,5 s. Urządzenie posiada funkcję higienicznego spłukiwania automatycznego po każdym ósmym użyciu oraz po 24 godzinach od ostatniego spłukiwania. Dostępne jest również mechaniczne przyciskowe spłukiwanie ręczne, przydatne podczas prac porządkowych.
Konfiguracja i sterowanie
Parametry pracy urządzenia można konfigurować bezprzewodowo za pomocą aplikacji Sanela Control (Bluetooth) lub opcjonalnego pilota zdalnego sterowania SLD 03. W przypadku awarii zasilania elektrycznego, spłukiwanie można wymusić ręcznie poprzez obrócenie cewki zaworu elektromagnetycznego.
Dane techniczne
Urządzenie wymaga zasilania 24 V DC i pobiera 7 W mocy. Zalecane ciśnienie robocze wody wynosi od 0,15 do 0,6 MPa, przy przepływie około 70 l/min (dla 0,15 MPa). Wymiary obudowy ze stali nierdzewnej to 170 x 170 x 10 mm, a puszki montażowej 145 x 155 x 100 mm.
Informacje o producencie
SANELA spol. s r. o.
Praktyczna pomoc
Typowe problemy
Brak zasilania elektrycznego
W przypadku awarii zasilania możliwe jest ręczne spłukanie poprzez obrócenie cewki zaworu elektromagnetycznego.
Nieprawidłowe działanie spłukiwania
Sprawdź, czy ciśnienie wody mieści się w zakresie 0,15 - 0,6 MPa oraz czy czujnik nie jest zasłonięty.
Przed użyciem
- Upewnij się, że instalacja wodna jest ciśnieniowa (brak zbiornika spłukującego).
- Sprawdź, czy zasilanie 24 V DC jest poprawnie doprowadzone.
- Upewnij się, że przekrój rury doprowadzającej wodę wynosi min. 32 mm.
- Pobierz aplikację Sanela Control w celu konfiguracji parametrów.
- Sprawdź, czy montaż puszki w ścianie jest zgodny z wymiarami 145 x 155 x 100 mm.
Parametry w praktyce
- Zasięg czujnika
- 0,6 - 0,75 m; urządzenie reaguje na obecność osoby w tym obszarze przez czas dłuższy niż 7,5 s.
- Ciśnienie robocze
- 0,15 - 0,6 MPa; wymagane dla poprawnego działania zaworu elektromagnetycznego.

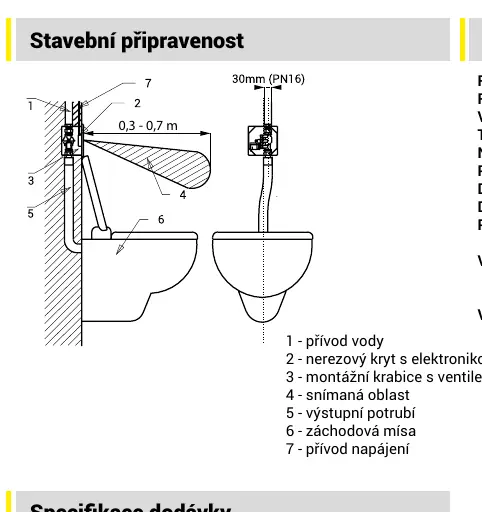

Ilustracje i schematy
- 1: Przyłącze wody
- 2: Obudowa ze stali nierdzewnej z elektroniką
- 3: Puszka montażowa z zaworem
- 4: Strefa detekcji czujnika
- 5: Rura wylotowa
Zgodność modelu
- Nie stosować w systemach ze zbiornikami spłukującymi.
- Wymaga zasilaczy 24 V DC (np. SLZ 01Y, SLZ 01Z, SLZ 04Y/Z/X).
- Kompatybilny z ramami montażowymi serii SLR 03/03A.
