Instrukcja obsługi elektronicznego spłukiwacza WC Sanela SLW 01NK / SLW 01NKX
Instrukcja montażu i obsługi elektronicznego spłukiwacza WC Sanela SLW 01NK oraz SLW 01NKX z elektroniką ALS, przeznaczonego do instalacji podtynkowej.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściOpis produktu
Sanela SLW 01NK oraz SLW 01NKX to elektroniczne spłukiwacze WC z systemem ALS, przeznaczone do instalacji podtynkowej w systemach z wodą pod ciśnieniem. Urządzenia zasilane są napięciem 24 V DC. Model SLW 01NK posiada wykończenie błyszczące, natomiast SLW 01NKX wykończenie matowe.
Bezpieczeństwo i zasilanie
Urządzenie wymaga stałego zasilania 24 V DC. Ważne: Nie należy podłączać zasilacza za wyłącznikiem oświetlenia, ponieważ urządzenie musi być stale pod napięciem, aby działać poprawnie. Przed przystąpieniem do montażu należy bezwzględnie zapoznać się z dołączonymi instrukcjami bezpieczeństwa.
Uruchomienie i działanie
Spłukiwacz działa automatycznie w oparciu o czujnik radarowy. Po wykryciu użytkownika w strefie 0,3 - 0,7 m, urządzenie przechodzi w tryb gotowości. Spłukiwanie następuje automatycznie po odejściu użytkownika. Czas spłukiwania można regulować za pomocą pilota Sanela Control (SLD 03). Zmiana czasu długiego spłukiwania powoduje proporcjonalną zmianę czasu krótkiego spłukiwania.
Konserwacja i regulacja
Urządzenie posiada funkcję ręcznego spłukiwania. W przypadku konieczności regulacji przepływu wody, należy skorzystać z zaworu regulacyjnego znajdującego się wewnątrz modułu. Zaleca się regularną konserwację zgodnie z wytycznymi dostępnymi na stronie www.sanela.cz/servis-ke-stazeni. Wszelkie problemy techniczne należy zgłaszać firmie instalacyjnej lub poprzez wsparcie techniczne na stronie www.sanela.cz/podpora.
Oficjalne zasoby z instrukcji
Informacje o producencie
SANELA spol. s r. o.
Praktyczna pomoc
Typowe problemy
Brak spłukiwania po odejściu użytkownika
Sprawdź, czy urządzenie jest stale podłączone do zasilania 24 V DC i czy nie zostało odłączone wyłącznikiem oświetlenia.
Nieprawidłowy czas spłukiwania
Użyj pilota Sanela Control (SLD 03) do zmiany parametrów czasu spłukiwania.
Zbyt słaby lub zbyt silny przepływ wody
Wyreguluj przepływ wody za pomocą zaworu regulacyjnego znajdującego się przy elektrozaworze.
Przed użyciem
- Upewnij się, że ciśnienie wody mieści się w zakresie 0,15 - 0,6 MPa.
- Sprawdź, czy w instalacji wodnej zastosowano sito o wielkości oczek ≤ 90 µm.
- Upewnij się, że zasilanie 24 V DC jest stałe i nie jest sterowane wyłącznikiem światła.
- Przygotuj niezbędne narzędzia montażowe zgodnie z instrukcją.
- Zapoznaj się z instrukcjami bezpieczeństwa przed rozpoczęciem prac.
Parametry w praktyce
- Ciśnienie wody
- Wymagane ciśnienie robocze wynosi od 0,15 do 0,6 MPa.
- Strefa detekcji
- Czujnik radarowy reaguje w zakresie od 0,3 do 0,7 metra.
Ilustracje i schematy

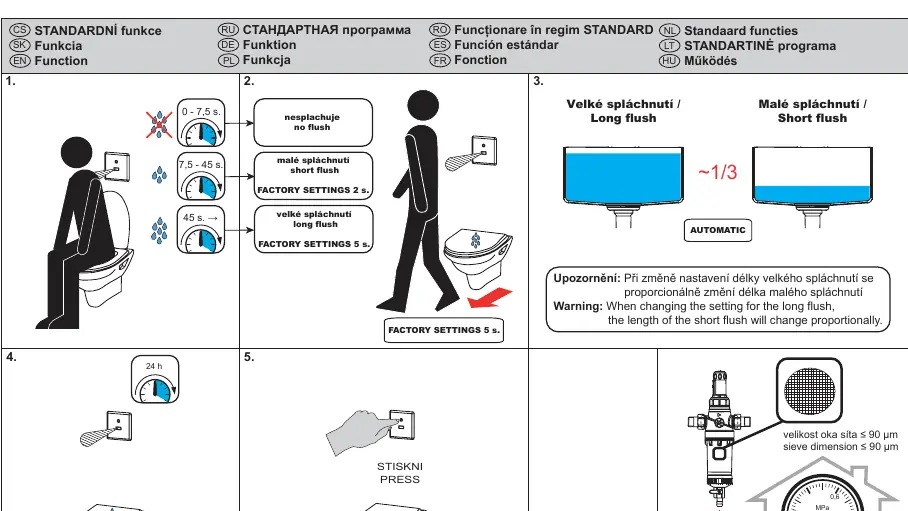

- Strona 1: Schemat działania czujnika, strefy detekcji oraz zależności czasu spłukiwania.

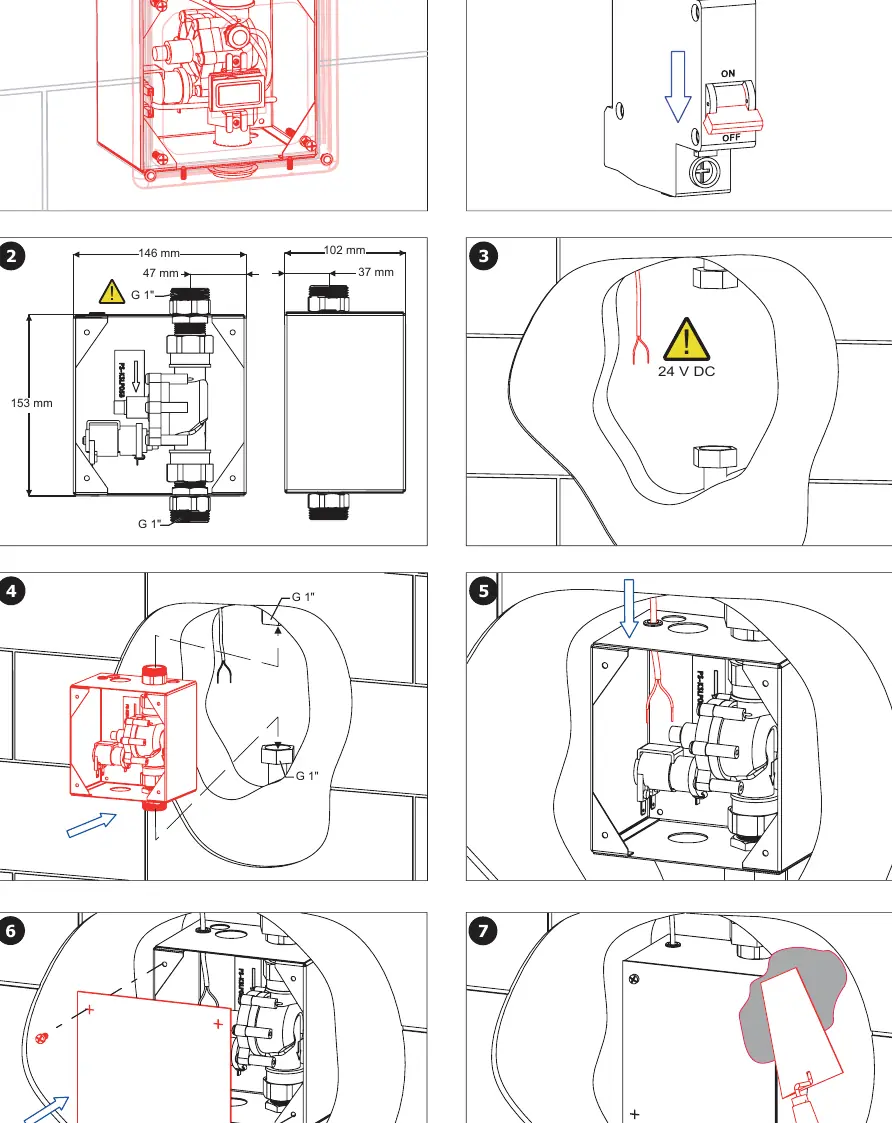

- Strona 3: Instrukcja montażu podtynkowego krok po kroku.

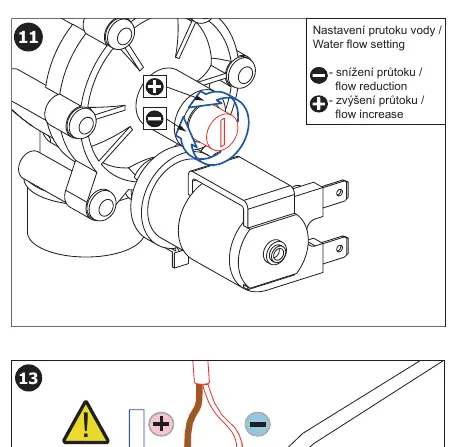

- Strona 4: Szczegóły regulacji przepływu wody oraz podłączenia elektrycznego.
Zgodność modelu
- Wymaga dedykowanego zasilacza 24 V DC (np. serie SLZ 01 lub SLZ 04).
- Do konfiguracji parametrów wymagany jest pilot Sanela Control SLD 03.
