Instrukcja obsługi spłuczki pisuarowej Sanela SLP 02K/KV/KX
Instrukcja obsługi i montażu podtynkowej spłuczki pisuarowej Sanela SLP 02K, SLP 02KV oraz SLP 02KX z czujnikiem podczerwieni.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściOpis produktu
Sanela SLP 02K, SLP 02KV oraz SLP 02KX to podtynkowe spłuczki pisuarowe z elektroniką ALS, sterowane czujnikiem podczerwieni. Urządzenia zasilane są napięciem 24 V DC. Różnią się wykończeniem powierzchni: SLP 02K (polerowane), SLP 02KV (czarne) oraz SLP 02KX (matowe).
Uruchomienie i obsługa
Urządzenie wymaga stałego zasilania 24 V DC. Nie należy podłączać zasilacza za wyłącznikiem oświetlenia. Po instalacji urządzenie przechodzi w tryb automatyczny. Czujnik wykrywa obecność użytkownika i inicjuje spłukiwanie po jego odejściu. Dostępne są zaawansowane tryby pracy, takie jak tryb ECO 1 (przerwa) oraz ECO 2 (biurowy), które pozwalają na optymalizację zużycia wody w zależności od natężenia ruchu.
Konfiguracja parametrów
Zmiana parametrów pracy (np. czas spłukiwania, zasięg czujnika, interwał higienicznego spłukiwania) możliwa jest za pomocą pilota zdalnego sterowania SLD 03 lub aplikacji mobilnej SANELA Control. Użytkownik może dostosować urządzenie do specyficznych warunków obiektu.
Bezpieczeństwo i konserwacja
Przed instalacją należy zapoznać się z dołączonymi instrukcjami bezpieczeństwa. Wymagane jest zapewnienie odpowiedniego ciśnienia wody (0,1 - 0,6 MPa) oraz stosowanie sitka o wielkości oczek ≤ 90 µm. Regularna konserwacja jest zalecana w celu zapewnienia poprawnego działania. W przypadku problemów technicznych należy skontaktować się z firmą instalacyjną lub odwiedzić stronę www.sanela.pl/serwis.
Oficjalne zasoby z instrukcji
Informacje o producencie
SANELA spol. s r. o.
Praktyczna pomoc
Typowe problemy
Brak spłukiwania
Sprawdź, czy urządzenie jest podłączone do stałego zasilania 24 V DC i czy zasilacz nie jest podłączony za wyłącznikiem światła.
Nieprawidłowe działanie czujnika
Upewnij się, że czujnik nie jest zasłonięty i sprawdź zasięg czujnika za pomocą pilota SLD 03 lub aplikacji.
Przed użyciem
- Sprawdź ciśnienie wody (musi wynosić 0,1 - 0,6 MPa).
- Upewnij się, że w instalacji zastosowano sitko o wielkości oczek ≤ 90 µm.
- Upewnij się, że zasilanie 24 V DC jest stałe i nie jest przerywane wyłącznikiem oświetlenia.
- Sprawdź kompletność zestawu zgodnie ze specyfikacją dostawy.
Parametry w praktyce
- Ciśnienie wody
- Wymagany zakres 0,1 - 0,6 MPa dla poprawnej pracy zaworu.
- Interwał higieniczny
- Automatyczne spłukiwanie w celu przepłukania syfonu, gdy pisuar nie jest używany przez dłuższy czas.
Ilustracje i schematy

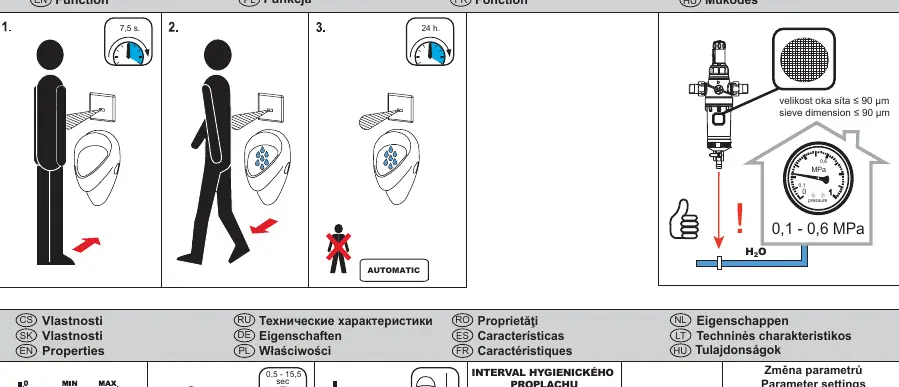

- Schemat 1: Podstawowe działanie czujnika podczerwieni.

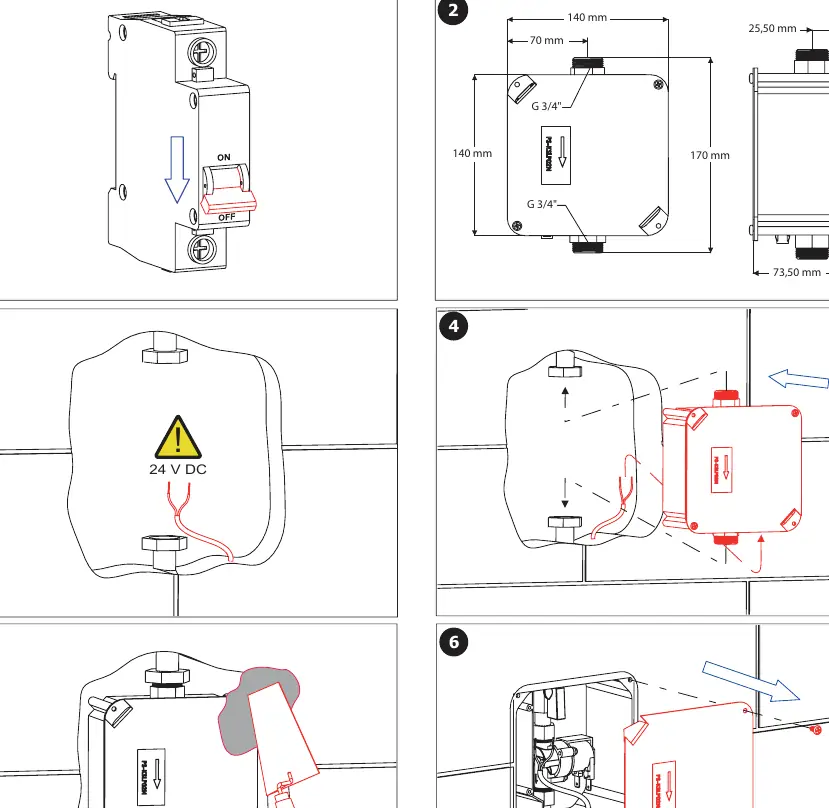

- Schemat 4: Montaż podtynkowy puszki instalacyjnej.
- Schemat 9: Podłączenie elektryczne 24 V DC (brązowy +, biały -).
Zgodność modelu
- Wymaga zasilacza 24 V DC (np. serie SLZ 01, SLZ 04, SLZ 06).
- Kompatybilne z pilotem SLD 03 do konfiguracji parametrów.
- Wymaga ram montażowych SLR 08 lub SLR 22 w zależności od typu konstrukcji.
