Instrukcja obsługi uchwytu Seagate Lyve Mobile Mount

Najważniejsze informacje z instrukcji

Niniejsza instrukcja dotyczy montażu i konfiguracji uchwytu Seagate Lyve Mobile Mount (model SMSE001). Dokument zawiera wytyczne dotyczące bezpiecznego montażu uchwytu do powierzchni, łączenia wielu jednostek oraz instalacji urządzenia Lyve Mobile Array. Uwaga: Podczas instalacji należy stosować odpowiednie techniki podnoszenia ciężkich przedmiotów. Nie należy próbować montować uchwytu, gdy wewnątrz znajduje się urządzenie.

Lista części

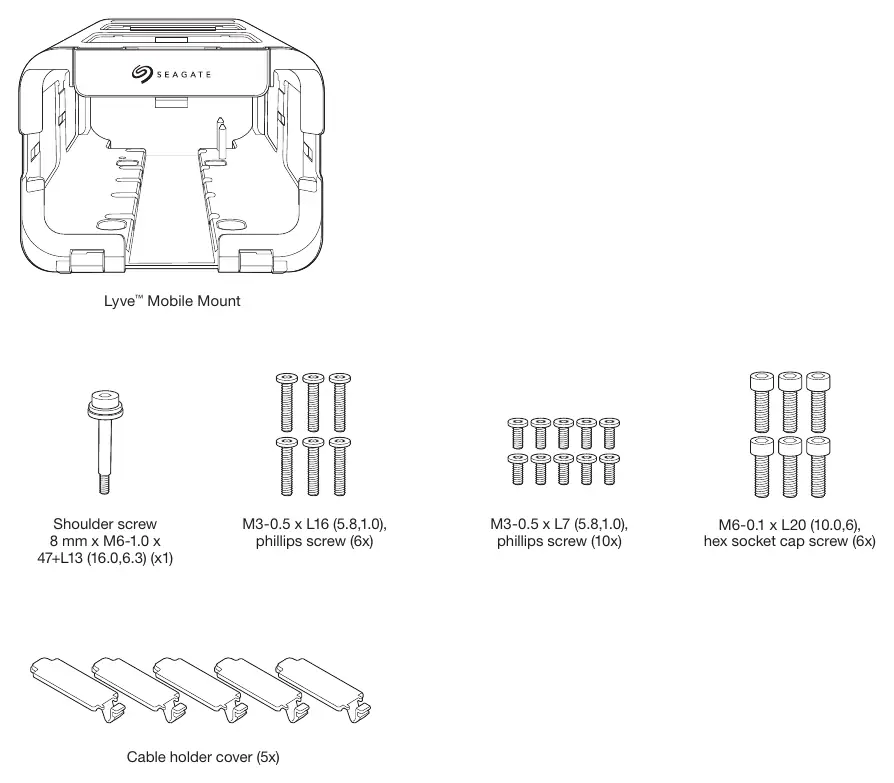

• Uchwyt Lyve Mobile Mount
• Śruba z łbem kołnierzowym (Shoulder screw) 8 mm x M6-1.0 x 47+L13 (1 szt.)
• Śruby M3-0.5 x L16 (6 szt.)
• Śruby M3-0.5 x L7 (10 szt.)
• Śruby M6-0.1 x L20 (6 szt.)
• Osłony kanału kablowego (5 szt.)

Wymagania instalacyjne

Przed instalacją upewnij się, że masz wystarczającą przestrzeń montażową. Zalecana strefa prześwitu wynosi 970 mm x 240 mm. Uchwyt musi być bezpiecznie przymocowany do powierzchni pojazdu lub innej stabilnej podstawy, aby uniknąć nadmiernych ruchów podczas pracy.

Montaż uchwytu

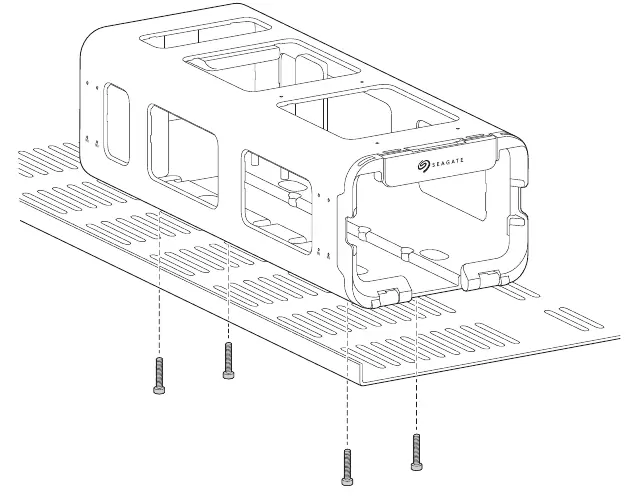

Aby zamontować uchwyt do powierzchni:

1. Umieść uchwyt w wybranym miejscu.
2. Użyj co najmniej czterech śrub M6-0.1 x L20.
3. Wkręć śruby w otwory gwintowane M6 na spodzie uchwytu (dwie z przodu, dwie z tyłu).

Łączenie uchwytów

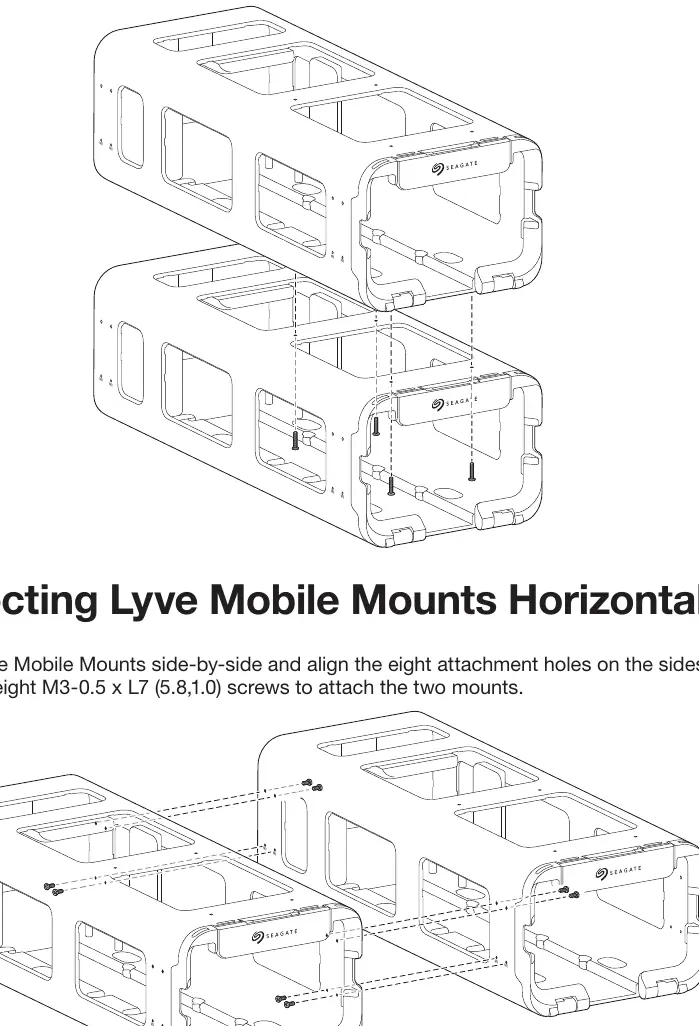

Uchwyty można łączyć w większe zestawy:

• Łączenie pionowe: Ułóż dwa uchwyty jeden na drugim, wyrównaj otwory montażowe na górze i dole, a następnie połącz je za pomocą czterech śrub M3-0.5 x L16.
• Łączenie poziome: Ustaw dwa uchwyty obok siebie, wyrównaj otwory montażowe na bokach i połącz je za pomocą ośmiu śrub M3-0.5 x L7.

Przygotowanie i prowadzenie kabli

Jeśli łączysz komputer bezpośrednio z portem hosta Lyve Mobile Array, usuń piny prowadzące znajdujące się na spodzie uchwytu za pomocą klucza imbusowego 6 mm. Kable można poprowadzić przez przednią część uchwytu, korzystając z wewnętrznego kanału. Zabezpiecz kable w kanale za pomocą dołączonych osłon (wsuń zaokrągloną wypustkę w wycięcie po prawej stronie, a następnie zatrzaśnij zaczep po lewej).

Instalacja urządzenia

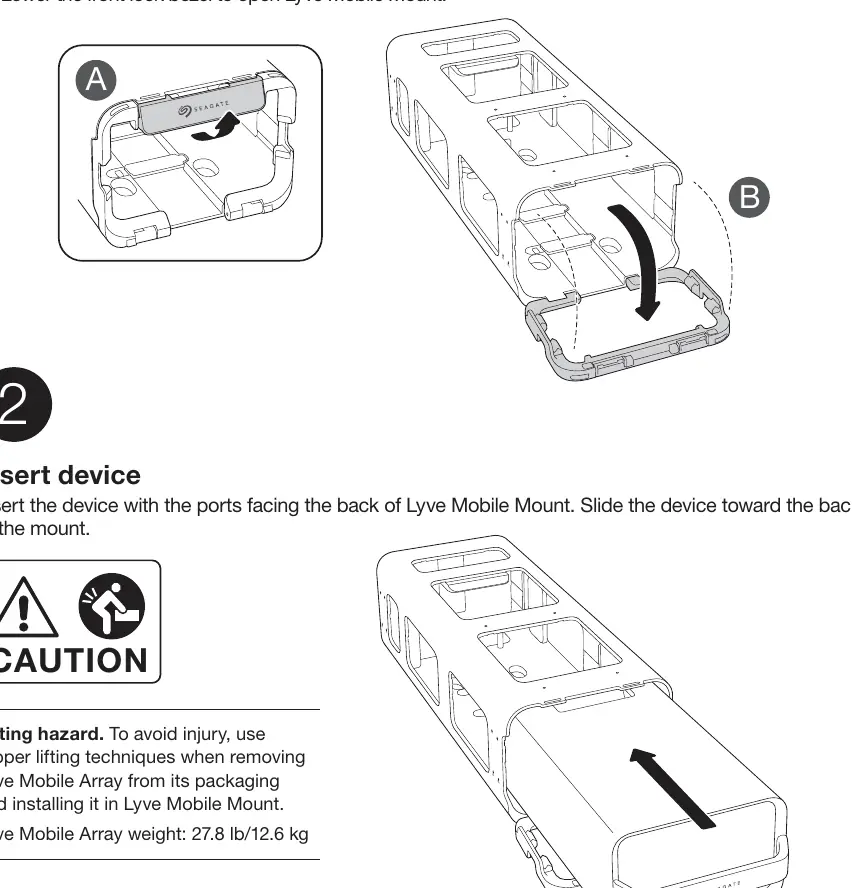

1. Chwyć zatrzask blokujący z przodu uchwytu i pociągnij go do przodu, aby zwolnić przednią ramkę.
2. Opuść przednią ramkę, aby otworzyć uchwyt.
3. Wsuń urządzenie Lyve Mobile Array do uchwytu portami skierowanymi do tyłu.
4. Podnieś przednią ramkę, aż zatrzaśnie się na swoim miejscu.
5. Opcjonalnie: Zabezpiecz zatrzask kłódką (brak w zestawie), przekładając pałąk przez otwory przy płytce zatrzasku.

Bezpieczeństwo

Zarządzanie dostępem do danych odbywa się poprzez Lyve Portal Identity (wymaga internetu) lub Lyve Token Security (pliki tokenów). Szczegółowe informacje dotyczące konfiguracji zabezpieczeń znajdują się na stronie www.seagate.com/lyve-security.
