Instrukcja obsługi kompresora powietrza Sealey Premier Industrial 200L
Kompletny przewodnik po instrukcji obsługi kompresora Sealey Premier Industrial 200L (model SAC3203B3PH.V2). Dowiedz się, jak bezpiecznie podłączyć, uruchomić, konserwować i rozwiązywać problemy z urządzeniem.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Kompresor Sealey SAC3203B3PH.V2 to 3-fazowe urządzenie 415V. Wymaga profesjonalnego montażu elektrycznego, regularnego sprawdzania poziomu oleju i codziennego spuszczania kondensatu ze zbiornika. str. 1, 2, 3
Najważniejsze czynności
- Uruchomienie kompresora str. 3
- Zatrzymanie kompresora str. 3, 4
- Spuszczanie kondensatu str. 4
Pierwsze uruchomienie
- Sprawdź poziom oleju, upewnij się, że zasilanie jest prawidłowe, podłącz wtyczkę 3-fazową i sprawdź kierunek obrotów koła pasowego. str. 1, 3
Problemy i rozwiązania
Spadek ciśnienia w zbiorniku
Sprawdź wycieki na połączeniach, zaworze bezpieczeństwa lub uszczelce głowicy.
str. 5
Silnik nie uruchamia się
Sprawdź bezpiecznik lub pozwól urządzeniu ostygnąć (zadziałało zabezpieczenie termiczne).
str. 5Konserwacja i reset
- Wymiana oleju co 50h (pierwsza), potem co 200h. str. 4
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Zasilanie | 415V 3-fazowe | Wymagane zasilanie przemysłowe | str. 2 |
| Wydajność | 13.4 cfm (380 L/min) | Air Displacement | str. 2 |
Gdzie szukać w PDF
- Bezpieczeństwo i instalacja elektryczna str. 1
- Specyfikacja i instrukcje ogólne str. 2
- Montaż i obsługa str. 3
- Konserwacja str. 4
- Rozwiązywanie problemów str. 5
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Kompresor Sealey Premier Industrial 200L (model SAC3203B3PH.V2) to profesjonalne urządzenie 3-fazowe (415V). Ze względu na charakterystykę zasilania, instalacja elektryczna musi zostać wykonana przez wykwalifikowanego elektryka. Urządzenie wymaga regularnej konserwacji, w tym codziennego spuszczania kondensatu ze zbiornika oraz okresowej wymiany oleju i filtrów.
Montaż i przygotowanie
- Koła i kółka samonastawne: Zamontuj koła i kółko samonastawne, używając dostarczonych śrub, nakrętek i podkładek (rys. 2).
- Filtry: Wkręć jednostki filtrów w otwory w głowicach (rys. 5). Umieść pokrywę filtra na wystającym pręcie gwintowanym i zabezpiecz nakrętką motylkową (rys. 4).
- Podłączenie elektryczne: Wymagane jest podłączenie wtyczki 3-fazowej zgodnie ze schematem (rys. 1). Upewnij się, że kierunek obrotów koła pasowego jest przeciwny do ruchu wskazówek zegara.
Obsługa kompresora
Przed uruchomieniem sprawdź poziom oleju we wzierniku (rys. 5). Jeśli poziom jest niski, uzupełnij go przez korek wlewu.
- Uruchamianie: Wyciągnij przycisk ON/OFF do góry.
- Zatrzymywanie: Wciśnij przycisk ON/OFF do dołu. Nie wyłączaj kompresora przez odłączenie zasilania, chyba że w sytuacji awaryjnej.
- Regulacja ciśnienia: Użyj pokrętła regulatora ciśnienia (rys. 6). Obrót zgodnie z ruchem wskazówek zegara zwiększa ciśnienie, przeciwnie do ruchu wskazówek zegara – zmniejsza.
Konserwacja i serwis
Regularna konserwacja jest niezbędna dla zachowania gwarancji i sprawności urządzenia:
- Codziennie: Spuść kondensat ze zbiornika za pomocą zaworu pod zbiornikiem (rys. 8).
- Po pierwszych 5 godzinach: Sprawdź dokręcenie wszystkich śrub i nakrętek.
- Po pierwszych 50 godzinach: Wymień olej smarujący.
- Co 100 godzin: Sprawdź poziom oleju, wyczyść elementy filtra powietrza sprężonym powietrzem, sprawdź wycieki oleju.
- Co 200 godzin: Wymień olej smarujący.
- Co 500 godzin: Wymień filtr powietrza, sprawdź wszystkie połączenia przewodów i instalację elektryczną.
Rozwiązywanie problemów
W przypadku problemów z pracą kompresora, takich jak spadek ciśnienia, wycieki lub problemy z uruchomieniem, należy sprawdzić szczelność połączeń, stan uszczelek oraz bezpieczniki. W przypadku zadziałania zabezpieczenia termicznego, odczekaj 30 minut przed ponownym uruchomieniem.
Informacje o producencie
Sealey
Praktyczna pomoc
Typowe problemy
Spadek ciśnienia w zbiorniku
Sprawdź wycieki na połączeniach, zaworze bezpieczeństwa lub uszczelce głowicy. Dokręć połączenia lub wymień uszkodzone elementy.
Silnik nie uruchamia się
Sprawdź, czy zadziałało zabezpieczenie termiczne (odczekaj 30 minut) lub czy nie zadziałał bezpiecznik zasilania.
Kompresor nie zatrzymuje się przy maksymalnym ciśnieniu
Może to oznaczać awarię wyłącznika ciśnieniowego lub zatkany filtr. Skontaktuj się z autoryzowanym serwisem.
Przed użyciem
- Sprawdź poziom oleju we wzierniku.
- Upewnij się, że kompresor stoi na płaskiej, stabilnej powierzchni.
- Sprawdź, czy wszystkie połączenia są szczelne.
- Upewnij się, że zasilanie 415V 3-fazowe jest prawidłowo podłączone.
- Sprawdź, czy zawór spustowy kondensatu jest zamknięty.
Parametry w praktyce
- Pojemność zbiornika
- 200 litrów
- Ciśnienie maksymalne
- 145 psi (10 bar)
Ilustracje i schematy
- Fig 1: Schemat podłączenia wtyczki 3-fazowej.

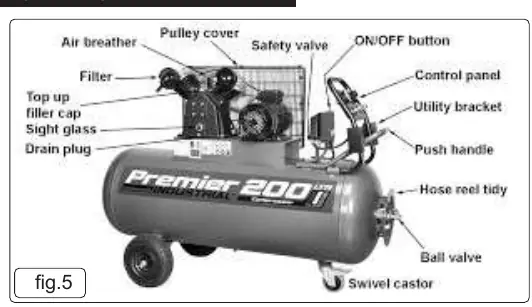

- Fig 5: Elementy sterujące, wlew oleju i wziernik.
- Fig 8: Zawór spustowy kondensatu pod zbiornikiem.
Zgodność modelu
- Wymaga zasilania 415V 3-fazowego.
- Nie używać standardowych przedłużaczy; stosować tylko przedłużacze zbrojone.
- Zalecane stosowanie oleju Sealey CPO lub odpowiednika SAE 40 (dla temp. +5°C do +25°C).
