Instrukcja obsługi kompresora Sealey SAC5001S / SAC10001S

Szybki przewodnik po instrukcji obsługi kompresora Sealey SAC5001S i SAC10001S. Dowiedz się, jak bezpiecznie uruchomić, konserwować i rozwiązywać problemy z urządzeniem.

Spis treści

Obrazy z instrukcji

Przejdź do miejsca w treści
Instalacja na płaskiej powierzchni (max 10 stopni). Strona 3 Zawór spustowy kondensatu. Strona 3 Panel sterowania i manometry. Strona 3 Zawór zwrotny (non-return valve). Strona 3

Najważniejsze informacje z instrukcji

Niniejsza instrukcja dotyczy bezolejowych kompresorów Sealey SAC5001S (50L) oraz SAC10001S (100L). Przed użyciem należy bezwzględnie zapoznać się z zasadami bezpieczeństwa elektrycznego i mechanicznego. Urządzenie wymaga regularnego spuszczania kondensatu oraz okresowej konserwacji, aby zachować gwarancję i sprawność.

Opis urządzenia

Kompresory wyposażone są w aluminiowe głowice cylindrów z żeliwnymi cylindrami, automatyczne wyłączniki ciśnieniowe oraz podwójne manometry (ciśnienie w zbiorniku i ciśnienie robocze). Konstrukcja bezolejowa zapewnia czyste powietrze i cichszą pracę.

Dane techniczne

Oba modele posiadają silnik 2x2HP, zasilanie 230V/13A oraz maksymalne ciśnienie 8 bar (116 psi). Model SAC5001S posiada zbiornik 50L, a SAC10001S zbiornik 100L. Wydajność rzeczywista (Free Air Delivery) wynosi odpowiednio 264 l/min dla modelu 50L oraz 287 l/min dla modelu 100L.

Przygotowanie i montaż

Po rozpakowaniu należy sprawdzić urządzenie pod kątem uszkodzeń. Montaż obejmuje:

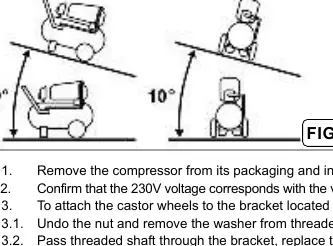

Instalacja na płaskiej powierzchni (max 10 stopni).
Instalacja na płaskiej powierzchni (max 10 stopni).
Zawór spustowy kondensatu.
Zawór spustowy kondensatu.
  • Przykręcenie kół do wsporników na spodzie zbiornika.
  • W przypadku modelu SAC10001S, zamontowanie uchwytu transportowego.
  • Wkręcenie filtrów powietrza do portów wlotowych.
  • Ustawienie kompresora na płaskiej powierzchni (nachylenie nie większe niż 10 stopni).

Obsługa

Przed uruchomieniem upewnij się, że zawór spustowy kondensatu jest zamknięty. Podłącz narzędzie pneumatyczne, podłącz zasilanie i pociągnij główny wyłącznik do góry. Ciśnienie robocze reguluje się pokrętłem regulatora, obserwując mniejszy manometr. Po zakończeniu pracy należy wyłączyć urządzenie, odłączyć zasilanie, zredukować ciśnienie do zera i spuścić kondensat ze zbiornika.

Panel sterowania i manometry.
Panel sterowania i manometry.

Konserwacja

Regularna konserwacja jest kluczowa dla żywotności urządzenia:

Zawór zwrotny (non-return valve).
Zawór zwrotny (non-return valve).
  • Codziennie: Spuszczanie kondensatu ze zbiornika, sprawdzanie dokręcenia śrub.
  • Co 100 godzin: Czyszczenie lub wymiana filtra powietrza (nie używać kompresora bez filtra).
  • Co 200 godzin: Sprawdzenie automatycznego wyłącznika przy maksymalnym ciśnieniu.
  • Co 500 godzin: Wymiana filtrów powietrza, sprawdzenie wszystkich połączeń elektrycznych i przewodów.

Rozwiązywanie problemów

W przypadku problemów takich jak spadek ciśnienia, sprawdź szczelność połączeń przy użyciu wody z mydłem. Jeśli silnik nie startuje, sprawdź bezpiecznik lub pozwól urządzeniu ostygnąć (zadziałało zabezpieczenie termiczne). W przypadku poważniejszych usterek, takich jak nieszczelności zbiornika lub awaria zaworu bezpieczeństwa, należy niezwłocznie zaprzestać używania urządzenia i skontaktować się z serwisem.

Informacje o producencie

Sealey

Profil marki
Strona producenta https://www.sealey.co.uk/ Wsparcie https://www.sealey.co.uk/contact-us

Praktyczna pomoc

Typowe problemy

Spadek ciśnienia w zbiorniku

Sprawdź szczelność połączeń (użyj wody z mydłem) lub zawór bezpieczeństwa. Dokręć połączenia lub wymień zawór.

Silnik nie uruchamia się

Pozwól urządzeniu ostygnąć przez 30 minut (zadziałało zabezpieczenie termiczne) lub sprawdź bezpiecznik zasilania.

Kompresor nie zatrzymuje się przy max. ciśnieniu

Możliwa awaria wyłącznika ciśnieniowego lub zatkany filtr. Wymień filtr lub skontaktuj się z serwisem.

Nadmierna wilgoć w powietrzu wylotowym

Wysoka wilgotność otoczenia. Spuszczaj kondensat ze zbiornika po każdym użyciu.

Przed użyciem

  • Sprawdź, czy napięcie zasilania jest zgodne z tabliczką znamionową.
  • Upewnij się, że zawór spustowy kondensatu jest zamknięty.
  • Sprawdź, czy filtr powietrza jest prawidłowo zamontowany.
  • Upewnij się, że kompresor stoi na stabilnej i płaskiej powierzchni.
  • Sprawdź, czy wszystkie przewody i złącza są w dobrym stanie.

Parametry w praktyce

Air Displacement
Wydajność teoretyczna (zasysanie powietrza).
Free Air Delivery
Rzeczywista wydajność na wyjściu (dostępna dla narzędzi).
Maximum Pressure
Maksymalne ciśnienie robocze (8 bar / 116 psi).
Receiver Capacity
Pojemność zbiornika (50L lub 100L).

Ilustracje i schematy

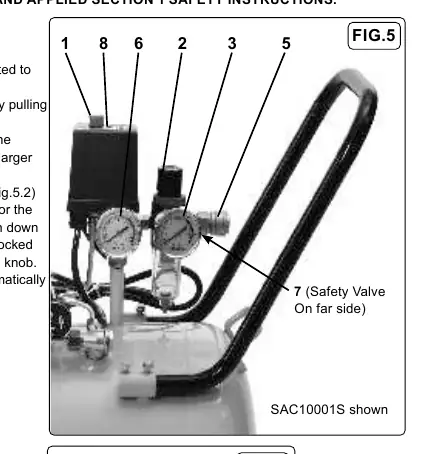

  • Fig 5: Panel sterowania z wyłącznikiem głównym, manometrami i regulatorem ciśnienia.
  • Fig 3: Zawór spustowy kondensatu (musi być zamknięty podczas pracy).
  • Fig 4: Filtr powietrza wlotowego.

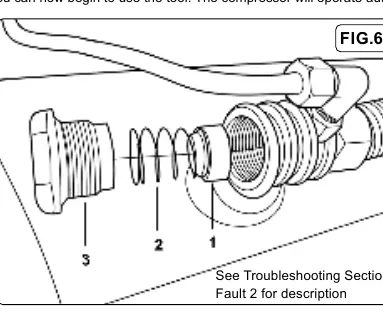

  • Fig 6: Zawór zwrotny (non-return valve).

Zgodność modelu

  • Używaj tylko oryginalnych części zamiennych Sealey.
  • Upewnij się, że narzędzia pneumatyczne mają dopuszczalne ciśnienie robocze wyższe niż ciśnienie wyjściowe kompresora.
  • Jeśli używasz transformatora, musi mieć moc min. 2kVA.
