Lista części opalarki Sealey HS102.V3
Oficjalna lista części zamiennych i schemat budowy opalarki Sealey HS102.V3. Znajdź numery katalogowe elementów urządzenia.
Źródłowy PDF: English · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Ten dokument to lista części zamiennych i schemat budowy opalarki Sealey HS102.V3. Zawiera wykaz 21 elementów urządzenia wraz z ich numerami katalogowymi. str. 1
Najważniejsze czynności
- Naprawy i wymiana części muszą być wykonywane przez osobę wykwalifikowaną. str. 1
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Moc | 2000W | Moc znamionowa urządzenia | str. 1 |
| Zakres temperatur | 50-600°C | Zakres regulacji temperatury | str. 1 |
Pokaż 1 kolejne odpowiedzi Pokaż mniej
Gdzie szukać w PDF
- Schemat budowy i lista części str. 1
Spis treści
Najważniejsze informacje o dokumencie
Niniejszy dokument stanowi oficjalną listę części zamiennych oraz schemat budowy (widok rozstrzelony) dla opalarki Sealey HS102.V3. Dokument służy do identyfikacji komponentów urządzenia w celach serwisowych i naprawczych. Producent zastrzega sobie prawo do wprowadzania zmian w specyfikacji i częściach bez wcześniejszego powiadomienia.
Schemat budowy i lista części
Urządzenie składa się z 21 głównych elementów, które zostały przedstawione na schemacie technicznym. Każdy element posiada przypisany numer katalogowy (Part No), który jest niezbędny przy zamawianiu części zamiennych.
- Obudowa i elementy zewnętrzne: W skład zestawu wchodzą m.in. lewa i prawa strona obudowy (1, 14), tylna pokrywa (5), przednia pokrywa (12), uchwyt kabla (16, 20) oraz pokrętło regulacji temperatury (4).
- Podzespoły wewnętrzne: Urządzenie zawiera zespół silnika i wentylatora (8), płytkę sterującą PCB (20), zespół przełącznika (18) oraz element grzejny (11).
- Elementy montażowe: W zestawie znajdują się niezbędne śruby (3, 15, 17) oraz zabezpieczenia (6).
Informacje serwisowe i bezpieczeństwo
Ze względu na charakter urządzenia, wszelkie naprawy i wymiana części muszą być przeprowadzane przez osobę wykwalifikowaną (competent person). Nieprawidłowy montaż może prowadzić do uszkodzenia urządzenia lub zagrożenia bezpieczeństwa użytkownika. Produkt objęty jest 12-miesięczną gwarancją, która wymaga dowodu zakupu przy zgłaszaniu roszczeń.
Informacje o producencie
Sealey
Praktyczna pomoc
Typowe problemy
Uszkodzenie elementu grzejnego lub silnika
Wymiana podzespołu zgodnie z numerem katalogowym (np. 11 dla elementu grzejnego, 8 dla zespołu silnika) przez wykwalifikowany serwis.
Uszkodzenie przewodu zasilającego
Wymiana całego przewodu zasilającego (część nr 21) przez osobę wykwalifikowaną.
Przed użyciem
- Sprawdź, czy model urządzenia to dokładnie HS102.V3.
- Upewnij się, że urządzenie jest odłączone od zasilania przed przystąpieniem do jakichkolwiek prac serwisowych.
- W przypadku konieczności naprawy, upewnij się, że dysponujesz odpowiednimi częściami zamiennymi o właściwych numerach katalogowych.
- Zleć naprawę osobie wykwalifikowanej, aby zachować bezpieczeństwo i warunki gwarancji.
Pokaż więcej Pokaż mniej
Parametry w praktyce
- Zakres temperatur
- 50-600°C
Ilustracje i schematy

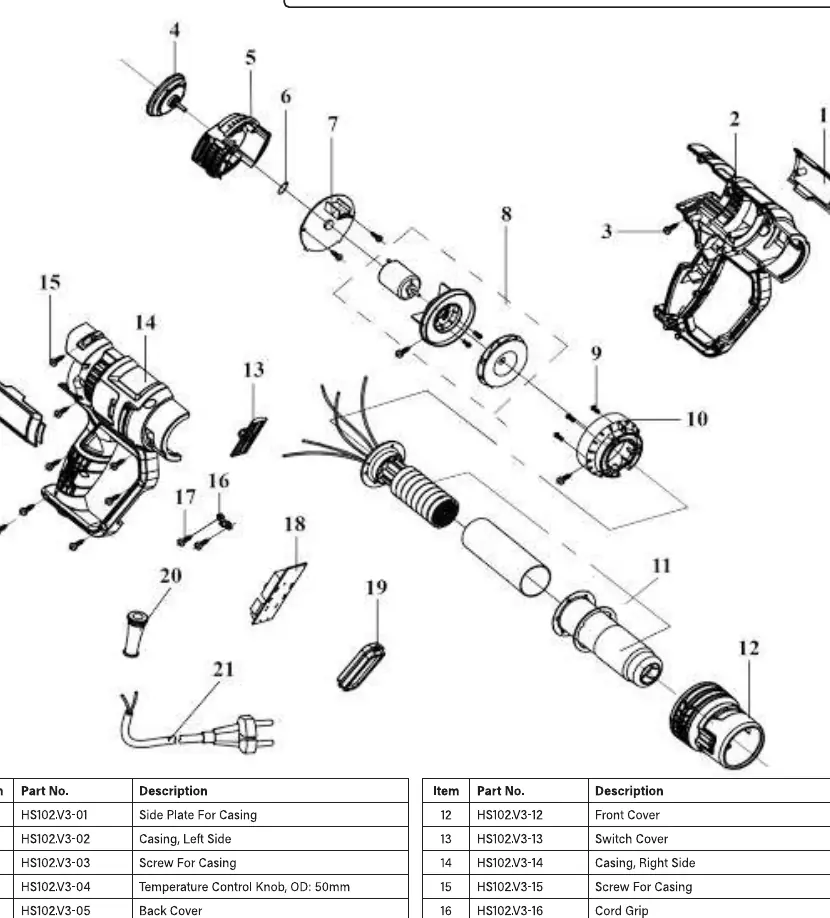

- Schemat przedstawia rozłożoną na części opalarkę, co ułatwia zrozumienie kolejności montażu.
- Numery na schemacie odpowiadają numerom w tabeli części (Item).
- Tabela zawiera kolumny: Item (numer na rysunku), Part No (kod części do zamówienia) oraz Description (opis części).
Zgodność modelu
- Części są dedykowane wyłącznie dla modelu HS102.V3.
- Producent zastrzega możliwość istnienia alternatywnych wersji produktu, dlatego zawsze należy weryfikować numer części z modelem urządzenia.
