Instrukcja obsługi podnośnika hydraulicznego Sealey 2180LE
Kompletny przewodnik po instrukcji obsługi podnośnika Sealey 2180LE. Dowiedz się, jak bezpiecznie podnosić pojazdy, przeprowadzać pierwsze uruchomienie, odpowietrzać układ hydrauliczny oraz wykonywać konserwację.
Źródłowy PDF: English · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Podnośnik Sealey 2180LE to urządzenie o udźwigu 2 ton. Przed pierwszym użyciem należy odpowietrzyć układ hydrauliczny, pompując przez 30-40 sekund przy otwartym zaworze spustowym. str. 1, 2
Najważniejsze czynności
- Odpowietrzanie układu str. 2
- Podnoszenie pojazdu str. 2
- Opuszczanie pojazdu str. 2
Pierwsze uruchomienie
- Odpowietrz układ hydrauliczny przed pierwszym użyciem. str. 2
Pokaż 4 kolejne odpowiedzi Pokaż mniej
Problemy i rozwiązania
Podnośnik nie podnosi ładunku
Sprawdź przeciążenie, poziom oleju, szczelność zaworu lub obecność powietrza w układzie.
str. 3
Podnośnik nie opuszcza się
Sprawdź zawór spustowy, nasmaruj części ruchome lub sprawdź uszkodzenia mechaniczne.
str. 3Konserwacja i reset
- Wymiana oleju: Zalecana po roku użytkowania. Używaj tylko oleju hydraulicznego. str. 2
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Udźwig | 2 tony | Maksymalna masa podnoszonego pojazdu. | str. 1 |
Gdzie szukać w PDF
- Bezpieczeństwo str. 1
- Montaż i obsługa str. 2
- Konserwacja i rozwiązywanie problemów str. 2, 3
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Podnośnik Sealey 2180LE to urządzenie o udźwigu 2 ton, przeznaczone do podnoszenia pojazdów na równym i twardym podłożu. Przed użyciem należy bezwzględnie zapoznać się z zasadami bezpieczeństwa. Podnośnik służy wyłącznie do podnoszenia, a nie do podtrzymywania ładunku – po podniesieniu pojazdu należy użyć odpowiednich kobyłek (axle stands).
Montaż i przygotowanie
Przed pierwszym użyciem należy wykonać następujące czynności:
- Montaż uchwytu: Umieść uchwyt w gnieździe i obróć, aby zablokować go na zewnętrznym sworzniu.
- Odpowietrzanie układu: Jest to kluczowy krok przed pierwszym użyciem. Otwórz zawór spustowy (obracając uchwyt w lewo), umieść uchwyt w gnieździe i pompuj przez 30-40 sekund. Następnie zamknij zawór, obracając go w prawo.
- Smarowanie: Nałóż kilka kropel oleju hydraulicznego na tłok pompy i kilkakrotnie przepompuj uchwytem, aby rozprowadzić środek smarny.
Obsługa podnośnika
Podczas pracy z podnośnikiem przestrzegaj poniższych zasad:
- Przygotowanie pojazdu: Zaciągnij hamulec ręczny, wyłącz silnik, wrzuć bieg (lub ustaw w pozycji P w automacie) i podłóż kliny pod koła.
- Podnoszenie: Zamknij zawór spustowy. Umieść siodło podnośnika w punkcie podnoszenia zalecanym przez producenta pojazdu. Pompuj uchwytem, aż pojazd osiągnie żądaną wysokość.
- Opuszczanie: Upewnij się, że pod pojazdem nie ma osób ani przeszkód. Jeśli używasz kobyłek, najpierw podnieś pojazd, aby je usunąć. Następnie bardzo powoli obracaj uchwytem w lewo, aby otworzyć zawór spustowy. Prędkość opuszczania zależy od stopnia otwarcia zaworu.
Konserwacja i serwis
Regularna konserwacja zapewnia długą żywotność urządzenia:
- Smarowanie: Regularnie smaruj wszystkie ruchome części.
- Kontrola oleju: Sprawdzaj poziom oleju, opuszczając podnośnik do najniższej pozycji. Otwórz pokrywę i wyjmij korek wlewu (fig.1). Poziom oleju powinien znajdować się tuż poniżej otworu wlewu.
- Wymiana oleju: Zaleca się wymianę oleju po roku użytkowania. Używaj wyłącznie dedykowanego oleju hydraulicznego (np. Sealey Hydraulic Jack Oil). Nie używaj płynu hamulcowego, ponieważ może to uszkodzić uszczelnienia.
- Przegląd: Przed każdym użyciem sprawdź, czy nie ma wycieków, pęknięć lub luźnych elementów.
Wszelkie naprawy hydrauliczne powinny być wykonywane wyłącznie przez wykwalifikowany personel.
Informacje o producencie
Sealey
Praktyczna pomoc
Typowe problemy
Podnośnik nie podnosi ładunku
Sprawdź, czy nie jest przeciążony, czy poziom oleju jest właściwy, czy zawór spustowy jest zamknięty lub czy w układzie nie ma powietrza.
Podnośnik zachowuje się 'gąbczasto' lub nie podnosi na pełną wysokość
Prawdopodobnie w układzie jest powietrze. Odpowietrz układ, otwierając zawór i pompując kilkakrotnie, a następnie zamknij zawór.
Podnośnik nie opuszcza się całkowicie
Sprawdź, czy mechanizm wymaga smarowania lub czy zawór spustowy jest w pełni otwarty.

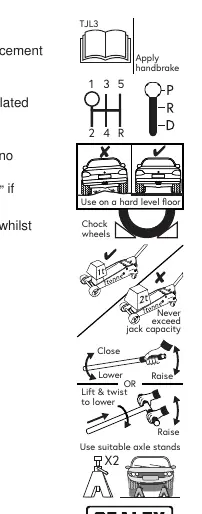

Przed użyciem
- Sprawdź stan techniczny podnośnika (brak wycieków, uszkodzeń).
- Upewnij się, że podłoże jest równe, twarde i stabilne (nie asfalt).
- Zaciągnij hamulec ręczny w pojeździe.
- Zabezpiecz koła pojazdu klinami.
- Upewnij się, że w pojeździe nie ma pasażerów.
- Odpowietrz układ hydrauliczny przed pierwszym użyciem.
Pokaż więcej Pokaż mniej
Parametry w praktyce
- Udźwig (Capacity)
- Maksymalne obciążenie, jakie podnośnik może bezpiecznie podnieść (2 tony).
Ilustracje i schematy

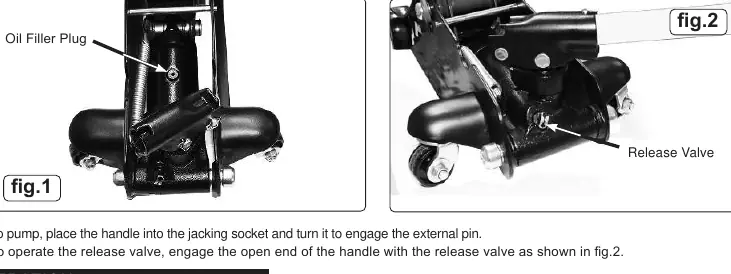

- Fig.1: Lokalizacja korka wlewu oleju pod pokrywą.
- Fig.2: Obsługa zaworu spustowego za pomocą końcówki uchwytu.
Zgodność modelu
- Używaj wyłącznie dedykowanego oleju hydraulicznego (Sealey Hydraulic Jack Oil).
- Zabrania się używania płynu hamulcowego.
- Podnośnik wymaga użycia kobyłek (axle stands) do podtrzymania pojazdu.
