Instrukcja obsługi podnośnika hydraulicznego Sealey 2000CJX.V2
Szybki przewodnik po instrukcji obsługi podnośnika hydraulicznego Sealey 2000CJX.V2. Dowiedz się, jak bezpiecznie używać, konserwować i serwisować urządzenie o udźwigu 2 ton.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Sealey 2000CJX.V2 to hydrauliczny podnośnik typu trolley jack o udźwigu 2 ton. Służy do podnoszenia motocykli, quadów i pojazdów. Wymaga odpowietrzenia przed pierwszym użyciem i użycia stojaków osiowych do bezpiecznego podparcia ładunku. str. 1, 2
Najważniejsze czynności
- Odpowietrzanie układu str. 2
- Zabezpieczanie motocykla str. 2
Pierwsze uruchomienie
- Odpowietrz układ hydrauliczny przed pierwszym użyciem. str. 2
Konserwacja i reset
- Smaruj ruchome części olejem bezkwasowym i utrzymuj w czystości. str. 2
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Udźwig | 2 tony | Maksymalne obciążenie | str. 1 |
| Wysokość min | 145 mm | Wysokość w stanie spoczynku | str. 1 |
| Wysokość max | 445 mm | Maksymalny zasięg | str. 1 |
Gdzie szukać w PDF
- Instrukcje bezpieczeństwa i dane techniczne str. 1
- Instrukcja obsługi i konserwacja str. 2
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Podnośnik Sealey 2000CJX.V2 jest urządzeniem przeznaczonym wyłącznie do podnoszenia pojazdów, motocykli i quadów. Nie wolno używać podnośnika jako stałego wsparcia dla ładunku. Po podniesieniu pojazdu należy zawsze użyć atestowanych stojaków osiowych (axle stands). Maksymalny udźwig urządzenia wynosi 2000 kg.
Opis urządzenia
Urządzenie posiada jednoczęściową jednostkę hydrauliczną, zintegrowany mechanizm zwalniający oraz długi, dwuczęściowy uchwyt. Wyposażone jest w wytrzymałe kółka z hamulcami, szerokie siodełko ułatwiające pozycjonowanie oraz wyjmowane siodełko dla lepszej stabilności przy podnoszeniu motocykli. Posiada również stalowy trzpień blokujący, który zabezpiecza podnośnik w pozycji podniesionej.
Pierwsze uruchomienie
Przed pierwszym użyciem konieczne jest odpowietrzenie układu hydraulicznego:
- Obróć uchwyt zgodnie z ruchem wskazówek zegara.
- Pompuj uchwytem 15 do 20 razy.
- Przetestuj podnośnik, podnosząc go do pełnej wysokości, a następnie powoli opuszczając.
Obsługa
Podnoszenie motocykla:
- Ustaw motocykl na twardym, płaskim podłożu (najlepiej betonowym).
- Wsuń podnośnik pod motocykl tak, aby środek ciężkości znajdował się nad szerokim siodełkiem.
- Zaciągnij hamulce kółek podnośnika.
- Przymocuj motocykl do punktów kotwiczenia na podstawie siodełka za pomocą pasów transportowych.
- Podnieś podnośnik do wymaganej wysokości, a następnie włóż drążek bezpieczeństwa (safety stop bar).
- Opuść powoli podnośnik, aż ciężar spocznie na drążku bezpieczeństwa.
Opuszczanie:
- Upewnij się, że pod podnośnikiem nie ma żadnych przeszkód.
- Podnieś lekko podnośnik, aby zwolnić drążek bezpieczeństwa i wyjmij go.
- Obracaj uchwyt przeciwnie do ruchu wskazówek zegara, aby powoli i płynnie opuścić ładunek.
Konserwacja
- Przechowuj podnośnik w najniższej pozycji, aby zminimalizować korozję tłoka.
- Regularnie czyść urządzenie i smaruj ruchome części olejem bezkwasowym.
- Sprawdzaj stan techniczny przed każdym użyciem.
- Ważne: Używaj wyłącznie wysokiej jakości oleju hydraulicznego (np. Sealey Hydraulic Oil). Nigdy nie używaj płynu hamulcowego.
- Wszelkie naprawy powinny być wykonywane przez wykwalifikowany personel.
Dane techniczne
- Udźwig: 2 tony
- Wysokość minimalna: 145 mm
- Wysokość maksymalna: 445 mm
- Waga: 37 kg
Informacje o producencie
Sealey
Praktyczna pomoc
Typowe problemy
Podnośnik nie podnosi się do pełnej wysokości lub jest "miękki".
Prawdopodobnie w układzie znajduje się powietrze. Wykonaj procedurę odpowietrzania (pompuj 15-20 razy przy otwartym zaworze).
Podnośnik opada zbyt szybko.
Zawór zwalniający jest otwarty zbyt mocno. Obracaj uchwyt bardzo powoli i z wyczuciem.
Przed użyciem
- Sprawdź, czy podłoże jest twarde i płaskie.
- Upewnij się, że ładunek nie przekracza 2000 kg.
- Odpowietrz układ hydrauliczny przed pierwszym użyciem.
- Przygotuj pasy transportowe do zabezpieczenia motocykla.
- Przygotuj stojaki osiowe (axle stands) do podparcia pojazdu.
Parametry w praktyce
- Udźwig (Capacity)
- Maksymalna masa podnoszonego obiektu wynosi 2000 kg.
- Wysokość minimalna
- Wysokość siodełka w najniższym punkcie (145 mm).
- Wysokość maksymalna
- Maksymalny zasięg podnoszenia (445 mm).
Ilustracje i schematy

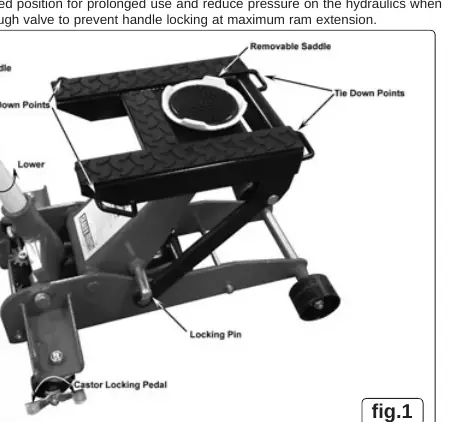

- Fig 1: Widok ogólny podnośnika z zaznaczonymi punktami: uchwyt, siodełko, punkty mocowania pasów, drążek bezpieczeństwa i hamulec kółek.
- Fig 2: Podnośnik w pozycji najniższej, gotowy do przechowywania.
Zgodność modelu
- Przeznaczony do motocykli, quadów i samochodów osobowych.
- Wymaga użycia stojaków osiowych do bezpiecznego podparcia pojazdu podczas pracy.
