Instrukcja obsługi prostownika Sealey AUTOCHARGE1200HF

Najważniejsze informacje

Prostownik Sealey AUTOCHARGE1200HF to inteligentne urządzenie do ładowania i konserwacji akumulatorów 12V oraz 24V. Przed użyciem należy upewnić się, że napięcie ładowarki jest zgodne z napięciem akumulatora. Urządzenie powinno być używane w dobrze wentylowanym miejscu, z dala od źródeł ognia i iskier. Należy zawsze sprawdzać stan kabli i zacisków przed podłączeniem.

Opis urządzenia

Urządzenie posiada czytelny wyświetlacz LCD wskazujący poziom naładowania i prąd wyjściowy. Jest przeznaczone do ładowania akumulatorów typu STD, AGM, GEL, Lithium oraz EFB w samochodach, motocyklach i pojazdach użytkowych. Posiada wbudowane zabezpieczenie przed odwrotną polaryzacją.

Dane techniczne

• Zakres akumulatorów: 1.3-400Ah
• Napięcie wyjściowe: 12V / 24V
• Prąd ładowania: 12A przy 12V, 6A przy 24V
• Klasa szczelności: IP20
• Długość kabla: 1.4m

Obsługa i tryby pracy

Proces ładowania składa się z 9 etapów: odsiarczanie, ładowanie do 25%, 50%, 75%, analiza, regeneracja (Recond), ładowanie do 100%, diagnoza i konserwacja. Wybór trybu odbywa się za pomocą przycisków na panelu sterowania:

• Przycisk Enter/Exit: Start/stop ładowania.
• Wybór typu akumulatora: STD, AGM, GEL, Lithium.
• Wybór napięcia: 12V lub 24V.
• Wybór prądu: 2A, 4A, 8A, 12A lub auto.

Podłączanie do akumulatora

Uwaga: Zawsze podłączaj ładowarkę do akumulatora przed podłączeniem do sieci elektrycznej.

1. Upewnij się, że czarny zacisk nie dotyka akumulatora ani przewodów paliwowych.
2. W przypadku akumulatora z uziemieniem ujemnym: podłącz czerwony (+) zacisk do bieguna dodatniego, a czarny (-) do bieguna ujemnego lub podwozia.
3. W przypadku akumulatora z uziemieniem dodatnim: podłącz czarny (-) zacisk do bieguna ujemnego, a czerwony (+) do bieguna dodatniego lub podwozia.
4. Po zakończeniu ładowania najpierw odłącz urządzenie od sieci, a następnie od akumulatora.

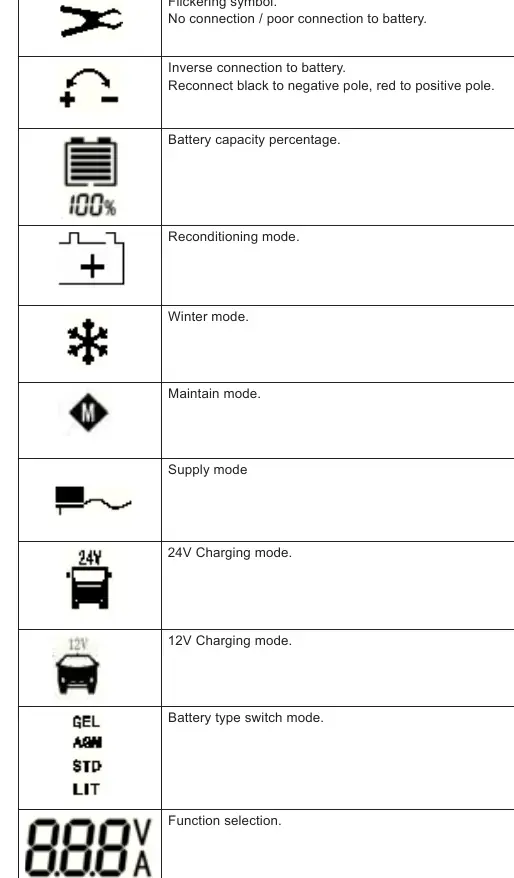

Wyświetlacz LCD i kody błędów

Wyświetlacz pokazuje ikony trybów pracy oraz kody błędów w przypadku awarii:

• F01: Zabezpieczenie przed zwarciem.
• F02: Zabezpieczenie przed przepięciem.
• F03: Zabezpieczenie nadprądowe.
• F04: Zabezpieczenie przed przegrzaniem.
• F05: Przekroczenie czasu ładowania.
• F06: Zabezpieczenie przed odwrotną polaryzacją.

Rozwiązywanie problemów

Jeśli urządzenie nie reaguje, sprawdź podłączenie do sieci. Jeśli wyświetlana jest ikona odwrotnej polaryzacji, zamień podłączenia zacisków. Jeśli ikona połączenia miga, sprawdź stan kabli i połączenie z akumulatorem. Tryb pracy można zmienić tylko wtedy, gdy akumulator nie jest podłączony.

Konserwacja

Przed czyszczeniem odłącz urządzenie od zasilania. Używaj suchej szmatki do usuwania korozji i brudu z zacisków i obudowy. Nie otwieraj urządzenia, gdyż nie zawiera ono części serwisowalnych przez użytkownika. Przechowuj w suchym, chłodnym miejscu.
