Instrukcja obsługi ściągacza do sprężyn Sealey RE225.V3

Szybki przewodnik po instrukcji obsługi ściągacza do sprężyn Sealey RE225.V3. Dowiedz się, jak bezpiecznie używać urządzenia, montować szczęki, instalować linkę zabezpieczającą oraz przeprowadzać konserwację mechanizmu.

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć
Schemat elementów sterujących (Fig. A) oraz prawidłowego ustawienia sprężyny (Fig. B) Strona 2 Proces kompresji sprężyny (Fig. I, J) Strona 3

Najważniejsze informacje z instrukcji

Ściągacz do sprężyn Sealey RE225.V3 jest przeznaczony wyłącznie do ściskania i rozprężania sprężyn kolumn McPhersona. Urządzenie posiada nośność 1600 kg i jest wyposażone w dwie pary szczęk z wkładkami poliuretanowymi. Kluczowe zasady bezpieczeństwa: nigdy nie dopuszczaj do styku zwojów sprężyny, zawsze używaj linki zabezpieczającej, noś okulary ochronne i rękawice, oraz regularnie sprawdzaj stan techniczny urządzenia.

Dane techniczne

  • Nośność: 1600 kg
  • Maksymalne rozwarcie szczęk: 335 mm
  • Napęd: 27 mm hex
  • Szczęki małe: Ø80 - 120 mm (2 szt.)
  • Szczęki duże: Ø80 - 195 mm (2 szt.)

Przygotowanie i obsługa

Przed rozpoczęciem pracy upewnij się, że kolumna McPhersona została wymontowana z pojazdu. Wybierz odpowiedni rozmiar szczęk i zamontuj je na urządzeniu. Upewnij się, że sprężyna jest czysta w miejscu montażu szczęk.

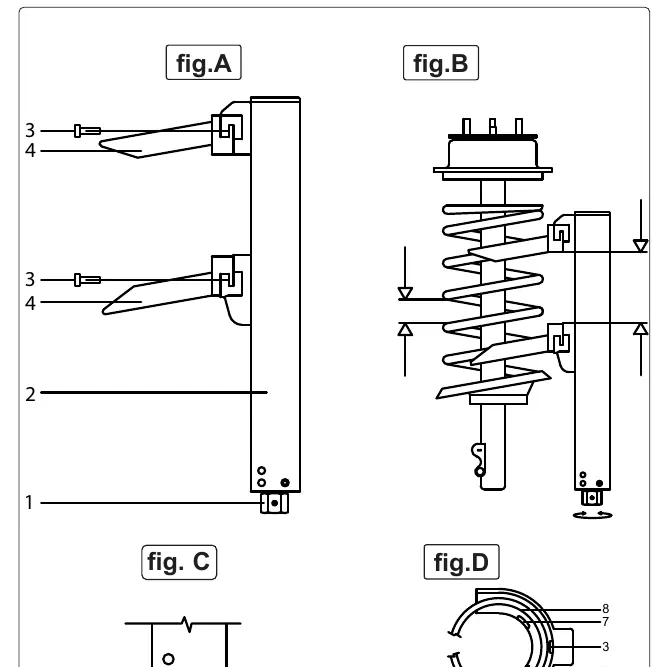

Schemat elementów sterujących (Fig. A) oraz prawidłowego ustawienia sprężyny (Fig. B)
Schemat elementów sterujących (Fig. A) oraz prawidłowego ustawienia sprężyny (Fig. B)
Proces kompresji sprężyny (Fig. I, J)
Proces kompresji sprężyny (Fig. I, J)
  1. Zamontuj szczęki na ściągaczu i mocno dokręć śruby mocujące (moment dokręcania 60 Nm).
  2. Zamocuj ściągacz w imadle, chwytając za przednią głowicę.
  3. Upewnij się, że sprężyna spoczywa bezpiecznie w rowkach szczęk.
  4. Zainstaluj linkę zabezpieczającą wokół sprężyny i zablokuj szybkozłączkę.
  5. Obracaj nakrętkę napędową, aby dopasować szczęki do długości sprężyny.
  6. Wstępnie napnij sprężynę, aż szczęki pewnie ją chwycą.
  7. Używając klucza nasadowego, kompresuj sprężynę (limit momentu obrotowego 120 Nm).
  8. Po bezpiecznym ściśnięciu sprężyny, zdejmij górne łożysko kolumny.

Konserwacja

Regularnie sprawdzaj stan urządzenia (co miesiąc). Jeśli zauważysz uszkodzenia lub deformacje, natychmiast zaprzestań użytkowania. Przechowuj urządzenie w suchym miejscu. Smaruj wrzeciono prowadzące smarem grafitowym co najmniej co sześć miesięcy. Zawsze czyść wrzeciono przed nałożeniem nowego smaru.

Informacje o producencie

Sealey

Profil marki
Strona producenta https://www.sealey.co.uk/ Wsparcie https://www.sealey.co.uk/contact-us

Praktyczna pomoc

Typowe problemy

Sprężyna przesuwa się w szczękach

Upewnij się, że sprężyna spoczywa w rowkach szczęk i jest wyśrodkowana. Sprawdź, czy używasz odpowiedniego rozmiaru szczęk.

Trudności z obracaniem nakrętki napędowej

Wyczyść i nasmaruj wrzeciono prowadzące smarem grafitowym.

Zagrożenie pęknięciem sprężyny lub uszkodzeniem urządzenia

Nigdy nie dopuszczaj do styku zwojów sprężyny ani szczęk ze sobą. Nie przekraczaj momentu obrotowego 120 Nm.

Przed użyciem

  • Sprawdź stan techniczny urządzenia przed każdym użyciem.
  • Wybierz odpowiedni rozmiar szczęk (małe lub duże) dla danej sprężyny.
  • Wyczyść sprężynę z brudu i smaru w miejscu montażu szczęk.
  • Załóż okulary ochronne i rękawice.
  • Upewnij się, że linka zabezpieczająca jest poprawnie zainstalowana i zablokowana.
  • Sprawdź, czy śruby mocujące szczęki są dokręcone momentem 60 Nm.

Parametry w praktyce

Nośność 1600kg
Maksymalne dopuszczalne obciążenie urządzenia.
Napęd 27mm hex
Rozmiar klucza potrzebnego do obsługi mechanizmu kompresji.
Maksymalne rozwarcie 335mm
Największa odległość, na jaką można rozsunąć szczęki.

Ilustracje i schematy

  • Fig. A/B: Pokazuje elementy sterujące i prawidłowe ustawienie sprężyny w osi urządzenia.
  • Fig. F/G/H: Ilustruje prawidłowy montaż linki zabezpieczającej wokół sprężyny.
  • Fig. I/J: Pokazuje proces wstępnego napinania i kompresji sprężyny.

Zgodność modelu

  • Urządzenie przeznaczone wyłącznie do sprężyn kolumn McPhersona.
  • Nie używać do demontażu kolumn z pojazdu (kolumna musi być już wymontowana).
  • Wymaga użycia klucza nasadowego do obsługi.
