Instrukcja obsługi stołu warsztatowego Sealey AP1100M

Przewodnik użytkownika dla stołu warsztatowego Sealey AP1100M. Zawiera instrukcje montażu krok po kroku, specyfikację techniczną, zasady bezpieczeństwa oraz informacje o konserwacji.

Szybkie odpowiedzi z instrukcji

Szybka odpowiedź

  • Stół warsztatowy Sealey AP1100M to mobilny stół o nośności 300 kg. Instrukcja zawiera szczegółowy proces montażu krok po kroku oraz wytyczne dotyczące bezpiecznego użytkowania. str. 1, 2

Najważniejsze czynności

  • Dokręcaj śruby lekko podczas montażu, a po złożeniu całości dokręć je mocno. str. 2
  • Zawsze blokuj kółka przed rozpoczęciem pracy. str. 1

Pierwsze uruchomienie

  • Złóż stół zgodnie z instrukcją (kroki 4.1-4.9), używając osłony podłogi, a następnie ustaw go na równym, twardym podłożu. str. 2

Dane techniczne

Parametr Wartość Znaczenie Strony
Nośność 300 kg Maksymalne obciążenie str. 1
Waga netto 59.30 kg Masa własna str. 1

Gdzie szukać w PDF

  • Bezpieczeństwo i specyfikacja str. 1
  • Instrukcja montażu str. 2
Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć
Schemat montażowy stołu (FIG.1) Strona 1 Szczegół montażu wsporników (FIG.2) Strona 1 Szczegół montażu nóg do blatu (FIG.3) Strona 1

Najważniejsze informacje

Stół warsztatowy Sealey AP1100M to solidna konstrukcja stalowa przeznaczona do użytku w warsztacie. Urządzenie posiada dwie półki, dwa kółka stałe oraz dwa kółka z blokadą, co zapewnia mobilność i stabilność. Przed przystąpieniem do montażu i użytkowania należy zapoznać się z zasadami bezpieczeństwa. Stół jest ciężki, dlatego zaleca się montaż z pomocą drugiej osoby.

Specyfikacja techniczna

  • Model: AP1100M
  • Nośność: 300 kg
  • Waga netto: 59.30 kg
  • Wymiary całkowite (z uchwytem): 1180 x 700 x 830 mm
  • Powierzchnia robocza: 1100 x 700 mm

Montaż

Ważne: Podczas montażu dokręcaj śruby tylko lekko. Pełne dokręcenie wszystkich śrub należy wykonać dopiero po złożeniu całej konstrukcji.

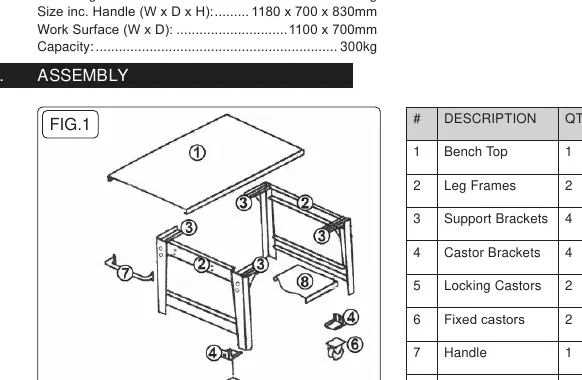

Schemat montażowy stołu (FIG.1)
Schemat montażowy stołu (FIG.1)
Szczegół montażu wsporników (FIG.2)
Szczegół montażu wsporników (FIG.2)
Szczegół montażu nóg do blatu (FIG.3)
Szczegół montażu nóg do blatu (FIG.3)
  1. Umieść blat stołu (fig.1.1) spodem do góry na podłodze. Użyj osłony (np. kartonu lub koca), aby chronić powierzchnię blatu.
  2. Przymocuj cztery wsporniki (fig.1.3) do ram nóg za pomocą dostarczonych elementów mocujących (fig.2).
  3. Przykręć zespoły nóg ze wspornikami do kanałów przyspawanych do spodu blatu (fig.3).
  4. Przymocuj cztery wsporniki kółek (fig.1.4) do nóg.
  5. Przykręć dwa kółka z blokadą (fig.1.5) do nóg na jednym końcu.
  6. Przykręć dwa kółka stałe (fig.1.6) do nóg na drugim końcu.
  7. Przymocuj półkę (fig.1.8) do poprzeczek ram nóg.
  8. Z pomocą drugiej osoby odwróć stół do właściwej pozycji.
  9. Zamontuj uchwyt (fig.1.7) na końcu stołu, po stronie kółek z blokadą.

Bezpieczeństwo i użytkowanie

  • Używaj stołu wyłącznie na równym i twardym podłożu (najlepiej betonowym). Unikaj asfaltu, w który stół może się zapaść.
  • Zawsze blokuj kółka przed rozpoczęciem pracy.
  • Nie umieszczaj ciężkich ładunków na dolnej półce.
  • Nie używaj stołu na zewnątrz ani w wilgotnych miejscach.
  • Zawsze zabezpieczaj obrabiany przedmiot za pomocą imadła lub ścisków (brak w zestawie).
  • Nie czyść stołu rozpuszczalnikami, które mogą uszkodzić powłokę lakierniczą.

Informacje o producencie

Sealey

Profil marki
Strona producenta https://www.sealey.co.uk/ Wsparcie https://www.sealey.co.uk/contact-us

Praktyczna pomoc

Typowe problemy

Stół jest niestabilny po montażu.

Upewnij się, że wszystkie śruby zostały w pełni dokręcone po zakończeniu montażu całej konstrukcji.

Trudności z dopasowaniem elementów podczas montażu.

Podczas montażu dokręcaj śruby tylko lekko, aby umożliwić dopasowanie części, a po złożeniu całości dokręć je mocno.

Przed użyciem

  • Sprawdź, czy podłoże jest równe i twarde.
  • Upewnij się, że masz pomocnika do odwrócenia stołu po montażu.
  • Zabezpiecz podłogę przed zarysowaniem podczas montażu blatu.
  • Sprawdź, czy wszystkie kółka są zablokowane przed rozpoczęciem pracy.
  • Upewnij się, że obrabiany przedmiot jest zamocowany w imadle lub ściskach.

Parametry w praktyce

Nośność 300 kg
Maksymalne dopuszczalne obciążenie stołu. Nie przekraczaj tej wartości.
Waga 59.3 kg
Masa własna urządzenia, wymaga ostrożności przy przenoszeniu.

Ilustracje i schematy

  • FIG.1: Główny schemat montażowy przedstawiający rozmieszczenie wszystkich elementów konstrukcyjnych.
  • FIG.2: Szczegół montażu wsporników do ram nóg.
  • FIG.3: Szczegół montażu ram nóg do blatu roboczego.
