Instrukcja obsługi stołu warsztatowego Sealey 1.2M z szufladami
Szybki przewodnik po montażu i użytkowaniu stołu warsztatowego Sealey 1.2M (AP12600.V4). Sprawdź specyfikację, limity obciążenia, listę części oraz instrukcję krok po kroku.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Niniejsza instrukcja dotyczy stołu warsztatowego Sealey 1.2M (model AP12600.V4). Stół posiada konstrukcję bezśrubową, co ułatwia montaż przy użyciu minimalnej liczby narzędzi. Wyposażony jest w tablicę narzędziową, dwie szuflady na prowadnicach kulkowych oraz półki. Przed przystąpieniem do montażu należy sprawdzić zawartość opakowania zgodnie z listą części.
Bezpieczeństwo i użytkowanie
- Stół należy ustawić na równym i twardym podłożu, najlepiej betonowym.
- Zapewnij odpowiednie oświetlenie w miejscu pracy.
- Nie używać stołu na zewnątrz ani w miejscach wilgotnych, gdzie występuje kondensacja.
- Nie przekraczać maksymalnego obciążenia: 100 kg na poziom (półka robocza i dolna), 20 kg dla górnej półki.
- Nie czyścić powierzchni rozpuszczalnikami, które mogą uszkodzić powłokę ochronną.
- Podczas pracy z obrabianym przedmiotem należy go odpowiednio zabezpieczyć (np. za pomocą imadła lub zacisków).
Specyfikacja techniczna
- Model: AP12600.V4
- Wymiary całkowite: 1215 x 610 x 1500/900 mm
- Wymiary blatu roboczego: 1205 x 600 mm
- Maksymalne obciążenie na poziom: 100 kg
- Maksymalne obciążenie górnej półki: 20 kg
Montaż
Montaż odbywa się w kilku etapach:

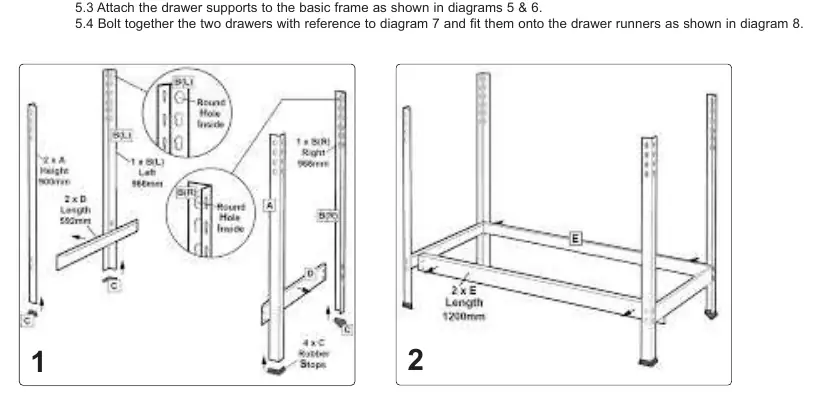

- Zbuduj podstawową ramę zgodnie z diagramami 1-4. Elementy konstrukcyjne posiadają płaskie, nitowane wypustki, które należy przełożyć przez otwory w słupkach i docisnąć w dół w celu zabezpieczenia.

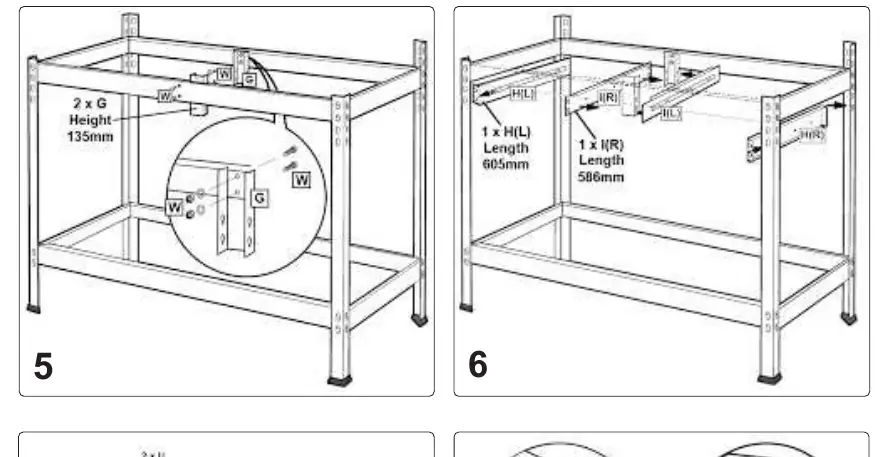

- Zamontuj wsporniki szuflad do ramy zgodnie z diagramami 5 i 6.

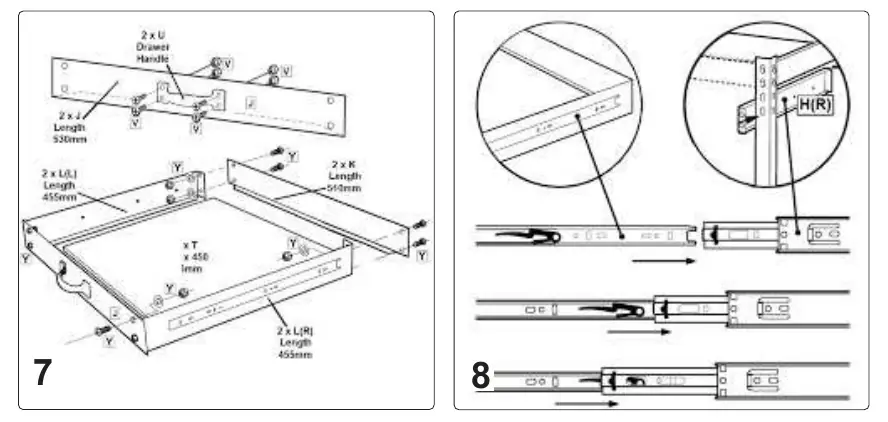

- Złóż dwie szuflady zgodnie z diagramem 7 i zamontuj je na prowadnicach (diagram 8).
- Zamontuj słupki przedłużające do tylnych słupków i zamocuj ramę górnej półki (diagram 9).
- Zamocuj tablicę narzędziową do tylnych słupków, a następnie umieść górną półkę, blat roboczy i dolną półkę zgodnie z diagramem 10.
- Zamocuj haczyki na narzędzia na tablicy zgodnie z potrzebami.
Konserwacja i utylizacja
W przypadku konieczności utylizacji produktu, należy posortować materiały i przekazać je do odpowiedniego punktu recyklingu zgodnie z lokalnymi przepisami. Wszelkie płyny (jeśli występują) należy zlać do zatwierdzonych pojemników.
Informacje o producencie
Sealey
Praktyczna pomoc
Typowe problemy
Brak części lub uszkodzenia
Skontaktuj się z dystrybutorem Sealey w celu uzyskania pomocy.
Niestabilność stołu
Upewnij się, że stół stoi na równym i twardym podłożu. Sprawdź, czy wszystkie elementy konstrukcyjne są poprawnie zablokowane w otworach słupków.
Trudności z montażem szuflad
Upewnij się, że prowadnice są poprawnie zamontowane i wypoziomowane zgodnie z diagramem 8.
Przed użyciem
- Sprawdź zawartość opakowania zgodnie z listą części w instrukcji.
- Przygotuj równe i twarde podłoże (najlepiej betonowe).
- Upewnij się, że masz odpowiednie narzędzia do montażu.
- Załóż rękawice ochronne przed rozpoczęciem prac montażowych.
- Upewnij się, że obrabiany przedmiot jest zabezpieczony przed pracą na stole.
Parametry w praktyce
- Max Capacity per level
- 100 kg - maksymalne obciążenie dla półki dolnej i blatu roboczego.
- Top shelf capacity
- 20 kg - maksymalne obciążenie dla górnej półki.
- Wymiary (W x D x H)
- 1215 x 610 x 1500/900 mm - wymiary zewnętrzne stołu.
Ilustracje i schematy

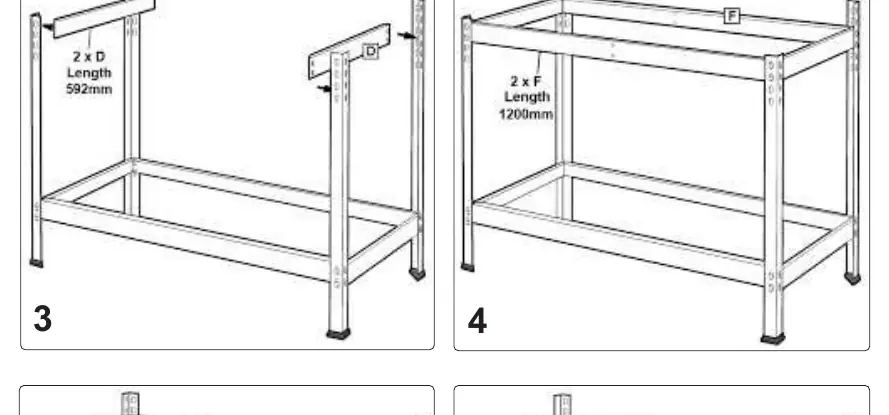

- Diagramy 1-4: Montaż ramy głównej i belek.
- Diagramy 5-6: Montaż wsporników szuflad.
- Diagram 7: Składanie elementów szuflady.
- Diagram 8: Montaż szuflad na prowadnicach.
- Diagram 9: Montaż słupków przedłużających i górnej półki.
Zgodność modelu
- Produkt przeznaczony wyłącznie do użytku wewnątrz pomieszczeń.
- Nie używać w miejscach wilgotnych lub narażonych na kondensację.
