Instrukcja montażu oświetlenia masztowego LED Seaview LTBLED
Dowiedz się, jak prawidłowo zamontować oświetlenie masztowe LED Seaview serii LTBLED. Instrukcja zawiera kroki instalacji, wskazówki dotyczące uszczelniania i montażu nitów.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Instalacja oświetlenia masztowego Seaview powinna być przeprowadzona przez autoryzowanego instalatora posiadającego doświadczenie w montażu sprzętu morskiego. Przed przystąpieniem do ostatecznego montażu zaleca się wykonanie montażu próbnego (dry fit) wszystkich elementów w docelowym miejscu na łodzi, aby ocenić kompatybilność, dopasowanie i ewentualną konieczność regulacji. Do instalacji wymagane jest użycie uszczelniacza morskiego (marine sealant).
Opis i elementy zestawu
Zestaw zawiera:
- Oświetlenie masztowe LED (12V Allround Mast Light)
- Dwa czarne nity wciskane
Uwaga: Zestaw nie zawiera belki oświetleniowej (light bar).
Instalacja
- Poprowadź okablowanie przez belkę oświetleniową.
- Nałóż niewielką ilość uszczelniacza morskiego na elementy łączące.
- Wsuń górną część oświetlenia (element 1) do belki oświetleniowej. Procedura może się różnić w zależności od posiadanego typu belki.
- Po umieszczeniu górnej części oświetlenia, zabezpiecz ją za pomocą dwóch czarnych nitów (element 2). Przed wciśnięciem nitów w otwory, nałóż na nie uszczelniacz.
Wskazówki montażowe
Podczas montażu należy zwrócić szczególną uwagę na orientację światła. Na górnej części obudowy znajduje się strzałka, która musi być skierowana w stronę dziobu łodzi (forward position). Należy upewnić się, że uszczelniacz morski został nałożony na całym obwodzie połączenia elementów 1 i 2.
Kontakt
W przypadku pytań prosimy o kontakt mailowy pod adresem [email protected] lub telefoniczny pod numerem 1-800-655-7922.
Praktyczna pomoc
Typowe problemy
Wykonaj montaż próbny (dry fit) wszystkich elementów na łodzi przed ostatecznym zamocowaniem.
Zastosuj uszczelniacz morski (marine sealant) na wszystkich połączeniach oraz na nitach przed ich wciśnięciem.
Przed użyciem
- Sprawdź, czy posiadasz wszystkie elementy zestawu (światło, nity).
- Upewnij się, że masz odpowiedni uszczelniacz morski.
- Zaplanuj trasę przewodów przez belkę oświetleniową.
- Wykonaj montaż próbny (dry fit) bez trwałego mocowania.
Parametry w praktyce
- Marine Sealant
- Wymagany środek uszczelniający do zabezpieczenia instalacji przed wodą.
Ilustracje i schematy

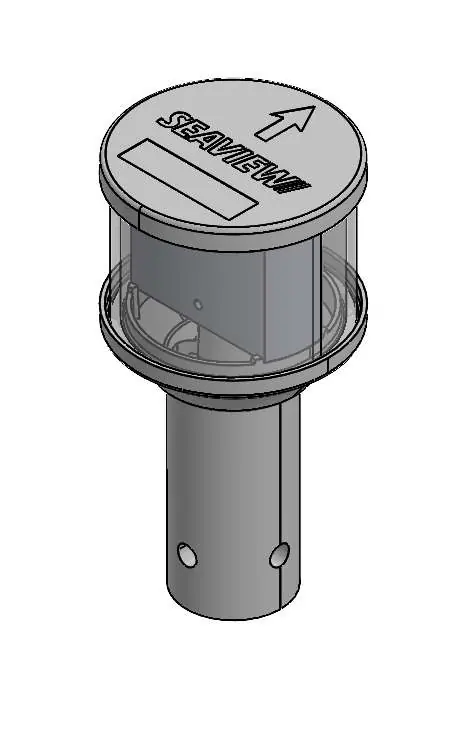

- Rysunek na stronie 4 pokazuje sposób prowadzenia przewodów i montażu nitów.
- Strzałka na górze obudowy wskazuje kierunek dziobu łodzi.
Zgodność modelu
- Modele LTBLED12C5 i LTBLED24C5 są identyczne pod względem wymiarów.
