Instrukcja obsługi sterowników sprężarek Secop NLV (105N4962, 105N4966, 105N4972)

Opis produktu i zastosowanie

Sterowniki Secop serii NLV (modele 105N4962, 105N4966 oraz 105N4972) są przeznaczone do pracy ze sprężarkami zasilanymi napięciem 100-240 V przy częstotliwości 50/60 Hz. Urządzenia te zapewniają zaawansowane zarządzanie pracą sprężarki, obsługując różne tryby pracy oraz interfejsy komunikacyjne.

Dane techniczne

• Napięcie zasilania: 100-240 V (± 10%)
• Częstotliwość: 50/60 Hz
• Maksymalna moc wejściowa: 1000 W
• Temperatura pracy: +5 °C do 43 °C (wilgotność poniżej 90% RH, bez kondensacji)
• Temperatura przechowywania: -25 °C do 70 °C
• Wymagany przepływ powietrza: min. 3 m/s

Bezpieczeństwo i instalacja

Podczas instalacji i eksploatacji należy bezwzględnie przestrzegać zasad bezpieczeństwa. Urządzenia elektryczne muszą być chronione przed kontaktem z olejami, chemikaliami oraz wodą. W przypadku serwisowania układów z czynnikiem chłodniczym R290 należy zachować szczególną ostrożność ze względu na jego łatwopalność. Podczas lutowania króćców ssących (wlot bezpośredni) temperatura na gnieździe nie może przekroczyć 150 °C. Zaleca się stosowanie lutów srebrnych lub fosforowych.

Podłączenie elektryczne

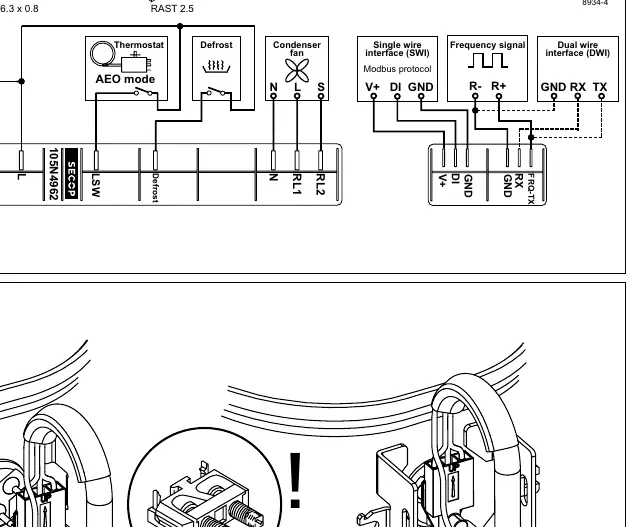

Sterownik posiada dedykowane złącza dla zasilania sieciowego (L, N, PE), termostatu, funkcji odszraniania oraz wentylatora skraplacza. Dostępne są różne opcje komunikacji, w tym:

• Interfejs jednoprzewodowy (SWI)
• Protokół Modbus
• Sygnał częstotliwościowy
• Interfejs dwuprzewodowy (DWI)

Należy upewnić się, że wszystkie połączenia są wykonane zgodnie ze schematem elektrycznym, zwracając uwagę na poprawne uziemienie urządzenia.

Konserwacja i obsługa

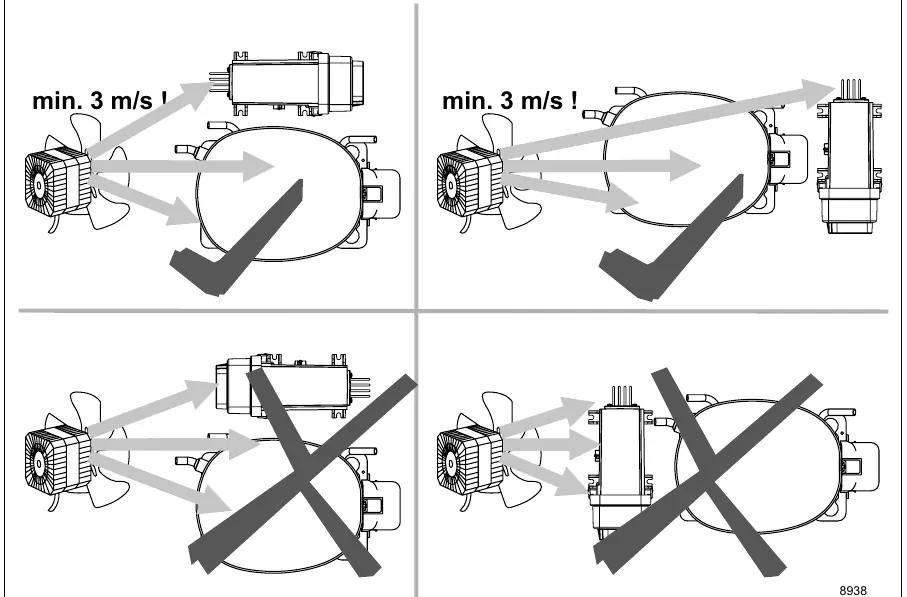

Prawidłowa praca sprężarki wymaga zapewnienia odpowiedniego przepływu powietrza chłodzącego o prędkości co najmniej 3 m/s. Należy regularnie sprawdzać drożność układu chłodzenia oraz stan połączeń elektrycznych. Wszelkie prace serwisowe powinny być wykonywane przez wykwalifikowany personel zgodnie z obowiązującymi przepisami bezpieczeństwa.
