Bramka komunikacyjna Secop 105N9518

Opis produktu

Bramka komunikacyjna Secop 105N9518 to zaawansowane urządzenie zastępujące starszy model 105N9501. Jest w pełni kompatybilna ze wszystkimi elektronicznymi jednostkami sterującymi Secop wyposażonymi w interfejs komunikacyjny. Urządzenie umożliwia łatwe połączenie komputera ze sterownikami sprężarek w celu diagnostyki i konfiguracji.

Tryby pracy i komunikacja

Urządzenie oferuje dwa główne tryby komunikacji, które są wybierane automatycznie w zależności od podłączenia pinu U+ / UBAT:

• Tryb interfejsu tranzystorowego: Przeznaczony dla sterowników z pinami oznaczonymi jako I, D/I lub COM. W tym trybie pin U+ / UBAT nie powinien być podłączony.
• Tryb LIN: Pełny interfejs LIN aktywowany poprzez podłączenie pinu U+ / UBAT do zasilania (akumulatora).

Instalacja i uruchomienie

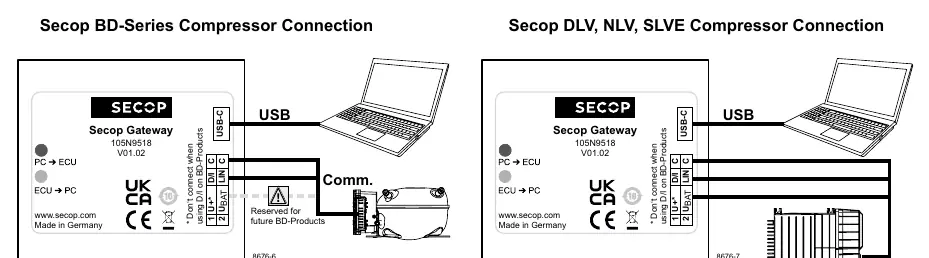

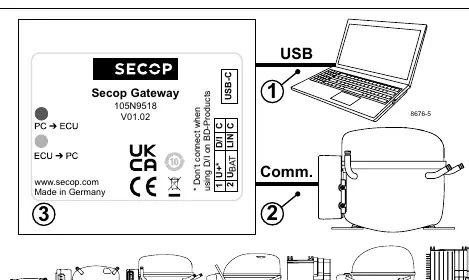

W skład zestawu wchodzi bramka 105N9518, kabel USB 2.0 A/C oraz kable komunikacyjne dedykowane dla różnych serii sprężarek. Przed rozpoczęciem pracy należy zainstalować najnowsze sterowniki Virtual COM Port ze strony producenta FTDI. Połączenie z komputerem odbywa się za pomocą kabla USB, natomiast z jednostką sterującą sprężarki za pomocą dedykowanego kabla komunikacyjnego.

Wskazówki dotyczące bezpieczeństwa

Podczas pracy ze sprężarkami serii BD należy zachować szczególną ostrożność przy podłączaniu pinu U+ / UBAT. Należy go używać wyłącznie w przypadku sterowników wyposażonych w interfejs LIN. W przypadku sterowników z linią komunikacyjną opisaną jako I, D/I lub COM, podłączenie tego pinu jest zabronione, aby uniknąć uszkodzenia urządzenia.
