Elektroniczna jednostka sterująca Secop 101N2130 dla sprężarek BD1.4F-VSD

Opis produktu

Elektroniczna jednostka sterująca 101N2130 to urządzenie dwunapięciowe, zaprojektowane do pracy w systemach zasilania 12V lub 24V DC. Jest dedykowana do sprężarek BD1.4F-VSD. Urządzenie posiada wbudowane zabezpieczenie termiczne, które zatrzymuje pracę sprężarki w przypadku przegrzania (100°C na płytce PCB). Maksymalna temperatura otoczenia wynosi 55°C.

Instalacja i zasilanie

Jednostkę należy zamontować bezpośrednio na wtyku sprężarki za pomocą co najmniej dwóch śrub. Zasilanie musi być podłączone bezpośrednio do biegunów akumulatora, z zachowaniem odpowiedniej polaryzacji. W przewodzie dodatnim należy zainstalować bezpiecznik 15A jak najbliżej akumulatora. W przypadku stosowania wyłącznika głównego, powinien on mieć obciążalność prądową co najmniej 20A.

Konfiguracja i obsługa

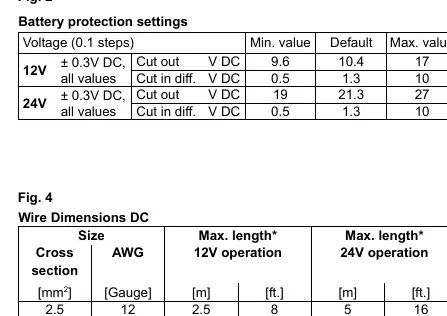

Urządzenie oferuje dwa tryby pracy: z oprogramowaniem TOOL4COOL® (opcja PC) lub za pomocą rezystorów (opcja bez PC). Oprogramowanie pozwala na zaawansowaną konfigurację parametrów, takich jak prędkość obrotowa sprężarki, ustawienia termostatu oraz progi zabezpieczenia akumulatora. Termostat może być typu NTC lub mechaniczny, z możliwością wyboru trybu pracy przez interfejs komunikacyjny.

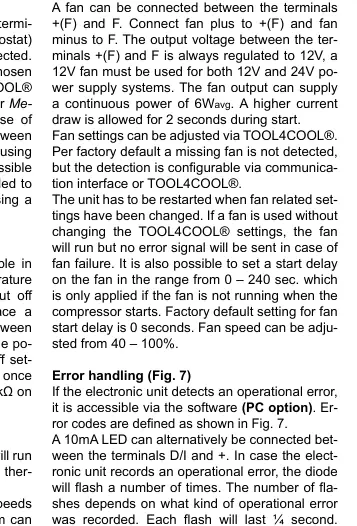

Wentylator

Do jednostki można podłączyć wentylator 12V, który jest zasilany napięciem regulowanym do 12V, niezależnie od napięcia zasilania systemu (12V lub 24V). Wentylator może pobierać moc ciągłą 6W. Ustawienia wentylatora, w tym opóźnienie startu i wykrywanie awarii, można konfigurować za pomocą oprogramowania.

Diagnostyka i usterki

W przypadku wystąpienia błędu, jednostka sygnalizuje go za pomocą kodów dostępnych w oprogramowaniu TOOL4COOL® lub poprzez miganie diody LED podłączonej do zacisków D/I i +. Kody błędów obejmują m.in. awarię termostatu, przegrzanie jednostki, błąd prędkości silnika, błąd rozruchu, przetężenie wentylatora oraz zadziałanie zabezpieczenia akumulatora.
