Secop SDD Power Management Module 101N3110

Opis produktu

Moduł zarządzania energią SDD (SDD PMM) to specjalistyczny zasilacz dodatkowy przeznaczony do urządzeń pracujących w sieciach słabych lub poza siecią, wykorzystujących sprężarkę BD Nano. Urządzenie oferuje szeroki zakres wejściowy AC, wejście DC dla paneli fotowoltaicznych z algorytmem MPPT, wyjście sterujące dla sprężarki oraz wyjście pomocnicze AUX (24V, 30W). Moduł jest w pełni konfigurowalny za pomocą oprogramowania TOOL4COOL.

Instalacja i zasilanie

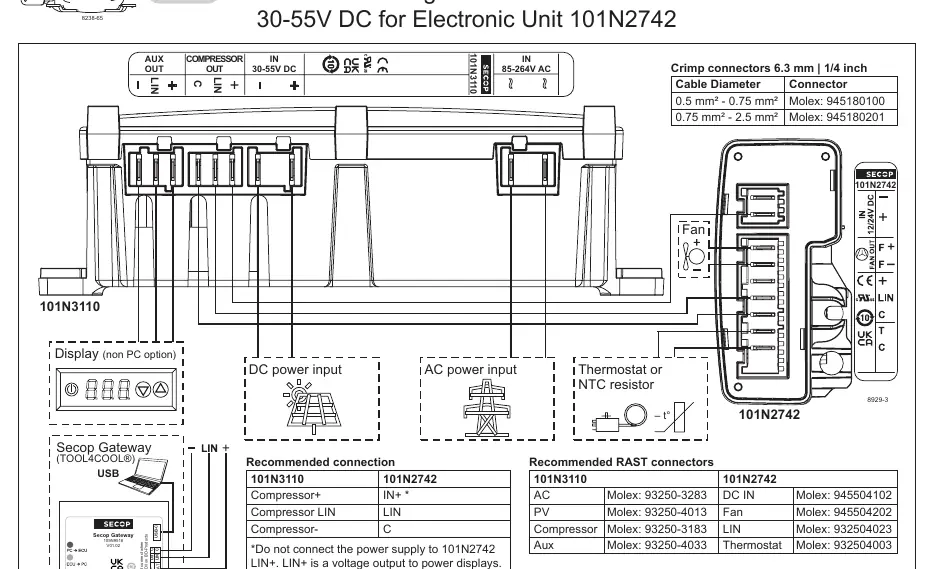

Moduł montuje się za pomocą czterech śrub. Urządzenie obsługuje zasilanie AC w zakresie 85-264V (40-65Hz) i wymaga zewnętrznego bezpiecznika 10A. Wejście PV jest zoptymalizowane dla napięcia 34V (zakres 25-57V) i wymaga bezpiecznika samochodowego 15A. Należy zachować szczególną ostrożność przy podłączaniu sprężarki, aby nie uszkodzić jednostki elektronicznej 101N2742 poprzez błędne podłączenie do portu LIN+.

Obsługa i funkcje

MPPT: Wbudowany algorytm śledzenia punktu mocy maksymalnej dostosowuje obroty sprężarki do dostępnej energii słonecznej. Parametry algorytmu można edytować w celu dopasowania do lokalnych potrzeb.

Wyjście AUX: Zapewnia stabilizowane napięcie 24V dla urządzeń zewnętrznych, takich jak grzałki. Wyjście jest aktywne przy zasilaniu AC lub PV, o ile dostępna jest wystarczająca ilość energii.

Komunikacja: Interfejs AUX LIN umożliwia podłączenie sterownika nadrzędnego, bramki Secop Gateway lub rejestratora danych w celu zaawansowanego sterowania i monitoringu.

Usterki i konserwacja

W przypadku wykrycia błędu przez moduł SDD lub sterownik sprężarki, informacja o usterce jest raportowana przez interfejs LIN. Kody błędów można odczytać za pomocą oprogramowania TOOL4COOL lub poprzez miganie wewnętrznej diody LED na module. Regularna kontrola połączeń oraz czystość instalacji są kluczowe dla poprawnego działania systemu.
