Instrukcja serwisowa sterowników Secop 101N2020, 101N2030, 101N2050

Wprowadzenie i bezpieczeństwo

Niniejsza instrukcja dotyczy sterowników Secop 101N2020, 101N2030 oraz 101N2050 stosowanych w jednostkach chłodniczych Iveco. Wszystkie opisane procedury serwisowe powinny być wykonywane wyłącznie przez wykwalifikowany personel techniczny. Niewłaściwe działania mogą prowadzić do uszkodzenia sprzętu, obrażeń ciała lub zagrożenia życia. Prace wykonywane są na własne ryzyko użytkownika.

Identyfikacja i dane techniczne

Oznaczenie modelu 101N2050 nie jest wystarczające do pełnej identyfikacji wersji sterownika. Przed przystąpieniem do prac należy zweryfikować datę produkcji, kod (CODE), wersję oprogramowania oraz konfigurację okablowania. Sterowniki te występują w wersjach z procesorami STM8 (starsze) oraz STM32 (nowsze).

Diagnostyka i usuwanie usterek

Typowe objawy wymagające interwencji to trwałe błędy E1 lub E6, brak reakcji sterownika mimo obecności napięcia zasilania lub zablokowanie systemu. Do przeprowadzenia podstawowej diagnostyki wymagane jest napięcie zasilania minimum 25 V. Przed testami należy sprawdzić stan przewodów, złączy oraz upewnić się, że nie ma spalonych styków.

Procedury resetowania

W przypadku wystąpienia błędów E1 lub E6 można podjąć próbę resetu bez konieczności wymiany komponentów:

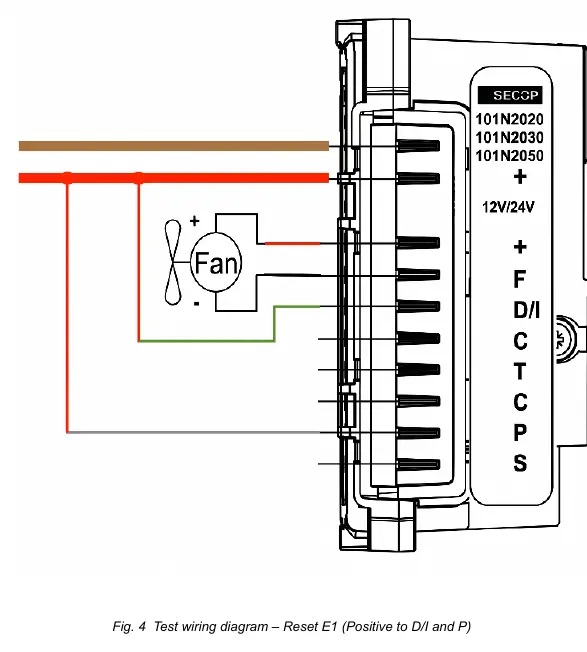

• Reset E1: Wymaga połączenia bieguna dodatniego zasilania z pinami D/I (zielony) oraz P (biały).

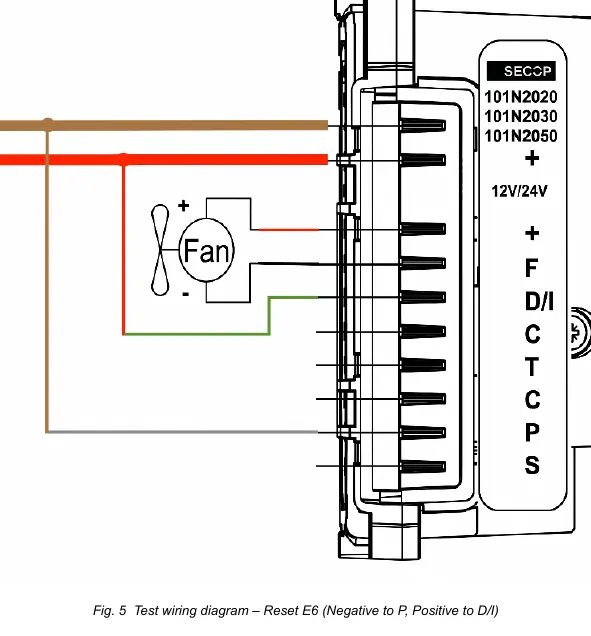

• Reset E6: Wymaga połączenia bieguna ujemnego z pinem P (biały) oraz bieguna dodatniego z pinem D/I (zielony).
• Hard Reset: Wymaga odłączenia głównego złącza 2-pinowego przed wykonaniem połączeń testowych. Należy zachować szczególną ostrożność, aby nie podać napięcia dodatniego na pin ujemny przy podłączonym zasilaniu, co grozi trwałym uszkodzeniem sterownika.

Po wykonaniu połączeń należy podłączyć zasilanie, odczekać około 10 sekund i obserwować reakcję sterownika oraz panelu. Po zakończeniu testów należy przywrócić standardowe połączenia.
