Sena 10C to zintegrowany system komunikacji Bluetooth z kamerą dla motocyklistów. Urządzenie pozwala na prowadzenie rozmów przez interkom, obsługę telefonu, słuchanie muzyki, radia FM oraz nagrywanie wideo i robienie zdjęć. Kluczowe jest opanowanie obsługi pokrętła (Jog Dial) oraz przycisku telefonu, które służą do większości operacji.
Opis urządzenia i instalacja
Zestaw składa się z jednostki głównej, uchwytu montażowego (klemmeinheit), głośników oraz mikrofonu. Instalacja polega na zamocowaniu uchwytu do kasku, podłączeniu głośników i mikrofonu do odpowiednich portów w jednostce głównej oraz zamontowaniu urządzenia w uchwycie.
Podstawowa obsługa
Włączanie i wyłączanie: Aby włączyć lub wyłączyć urządzenie, należy przytrzymać jednocześnie pokrętło oraz przycisk telefonu przez 1 sekundę. Urządzenie potwierdzi operację sygnałami dźwiękowymi i komunikatem głosowym.
Regulacja głośności: Obracaj pokrętłem, aby zwiększyć lub zmniejszyć głośność. Sygnał dźwiękowy oznacza osiągnięcie maksymalnego lub minimalnego poziomu.

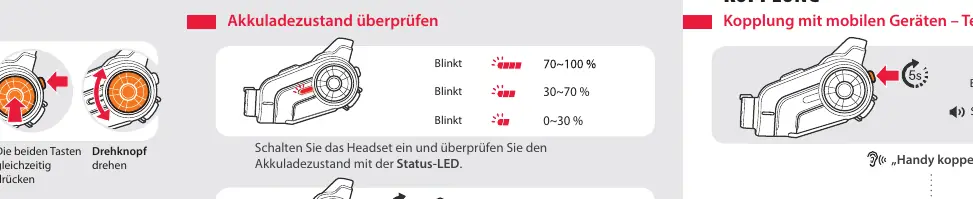

Sprawdzanie baterii: Po włączeniu urządzenia dioda statusu (Status-LED) miga, wskazując poziom naładowania: wysoki (70-100%), średni (30-70%) lub niski (0-30%).
Parowanie i telefon
Aby sparować telefon, należy wprowadzić urządzenie w tryb parowania (zazwyczaj poprzez przytrzymanie przycisku telefonu przez 5 sekund, aż dioda zacznie migać). Następnie wyszukaj "Sena 10C" w ustawieniach Bluetooth telefonu.
Obsługa połączeń:
- Odbieranie: Naciśnij przycisk telefonu lub użyj polecenia głosowego.
- Kończenie: Naciśnij przycisk telefonu lub przytrzymaj go przez 2 sekundy.
- Odrzucanie: Przytrzymaj przycisk telefonu przez 2 sekundy.
Interkom

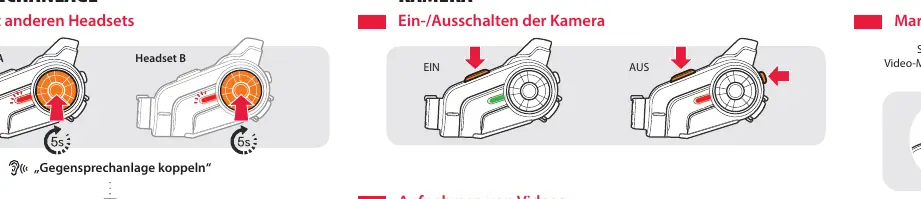

Aby połączyć się z innym zestawem Sena, należy wprowadzić oba urządzenia w tryb parowania interkomu (zazwyczaj przytrzymując przycisk przez 5 sekund). Po sparowaniu, naciśnięcie przycisku pozwala na rozpoczęcie rozmowy dwukierunkowej.
Kamera i wideo
Kamera obsługuje nagrywanie wideo oraz robienie zdjęć.
- Włączanie/wyłączanie kamery: Użyj przycisku kamery.
- Nagrywanie wideo: Naciśnij przycisk kamery, aby rozpocząć lub zatrzymać nagrywanie.
- Zdjęcia: Naciśnij przycisk kamery, aby wykonać zdjęcie.
- Oznaczanie wideo: Możliwe jest oznaczanie kluczowych momentów w nagraniu.
Radio FM
Radio włącza się i wyłącza poprzez odpowiednią kombinację przycisków. Można wyszukiwać stacje, obracając pokrętło, oraz zapisywać ulubione stacje w pamięci urządzenia.
Ustawienia i konfiguracja
Ustawienia można zmieniać bezpośrednio z poziomu urządzenia, za pomocą oprogramowania Sena Device Manager na komputerze (wymagane połączenie USB) lub poprzez aplikację mobilną Sena Smartphone App.
Rozwiązywanie problemów
Jeśli urządzenie nie działa poprawnie, można wykonać reset:
- Reset do ustawień fabrycznych: Przytrzymaj przycisk telefonu przez 12 sekund, a następnie naciśnij pokrętło.
- Reset sprzętowy: Jeśli urządzenie zawiesi się, użyj cienkiego przedmiotu (np. spinacza), aby nacisnąć przycisk resetu znajdujący się w małym otworze z tyłu obudowy.
Informacje o producencie
SENA
Praktyczna pomoc
Typowe problemy
Urządzenie nie reaguje lub działa nieprawidłowo
Wykonaj reset sprzętowy, naciskając przycisk w otworze resetu z tyłu obudowy za pomocą cienkiego przedmiotu.
Brak możliwości połączenia z telefonem
Upewnij się, że urządzenie jest w trybie parowania (dioda miga) i sprawdź, czy telefon widzi urządzenie jako 'Sena 10C'.
Niski poziom baterii
Sprawdź diodę statusu po włączeniu. Jeśli miga szybko, naładuj urządzenie za pomocą ładowarki sieciowej lub kabla USB.
Przed użyciem
- Naładuj urządzenie do pełna przed pierwszym użyciem.
- Zamontuj uchwyt na kasku zgodnie z instrukcją.
- Podłącz głośniki i mikrofon do jednostki głównej.
- Zainstaluj aplikację Sena na smartfonie (opcjonalnie, ułatwia konfigurację).
- Sparuj urządzenie z telefonem przez Bluetooth.
Parametry w praktyce
- Dioda Status-LED (migająca)
- Wskazuje poziom naładowania: 70-100% (wysoki), 30-70% (średni), 0-30% (niski).
- Pokrętło (Jog Dial)
- Główny element sterujący: obracanie reguluje głośność/stacje, naciśnięcie potwierdza wybór.
Ilustracje i schematy

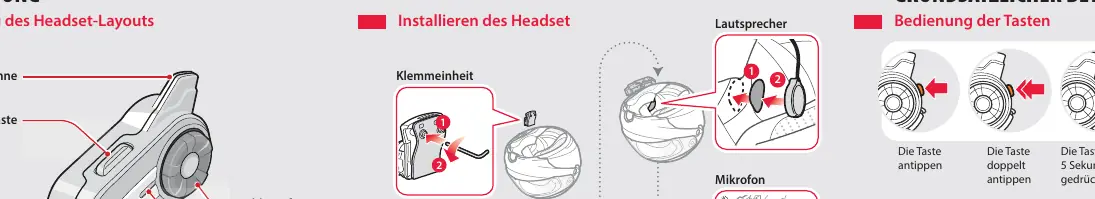

- Schemat montażu pokazuje sposób mocowania klemmeinheit do kasku oraz podłączenia przewodów głośników i mikrofonu.
- Schemat przycisków ilustruje różnice między pojedynczym kliknięciem, podwójnym kliknięciem, przytrzymaniem 5s oraz jednoczesnym naciśnięciem przycisków.
Zgodność modelu
- Urządzenie współpracuje z systemami Android oraz iOS poprzez aplikację Sena.
- Wymaga połączenia USB z komputerem do aktualizacji oprogramowania układowego (firmware) przez Sena Device Manager.
