Instrukcja obsługi systemu komunikacji SENA Smart HJC 10B
Szybki przewodnik po obsłudze systemu komunikacji SENA Smart HJC 10B. Dowiedz się, jak zamontować urządzenie w kasku, sparować telefon, korzystać z interkomu oraz rozwiązywać problemy techniczne.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściNajważniejsze informacje
Niniejszy dokument stanowi skróconą instrukcję obsługi systemu komunikacji SENA Smart HJC 10B. Przed rozpoczęciem użytkowania zaleca się pobranie pełnej wersji instrukcji ze strony www.smarthjc.com/bt oraz aktualizację oprogramowania układowego (firmware) za pomocą aplikacji SMART HJC Device Manager, aby w pełni korzystać z zaawansowanych funkcji urządzenia.
Montaż w kasku
Urządzenie można zamontować w kompatybilnych kaskach HJC. Instrukcja przewiduje dwa główne scenariusze montażu:

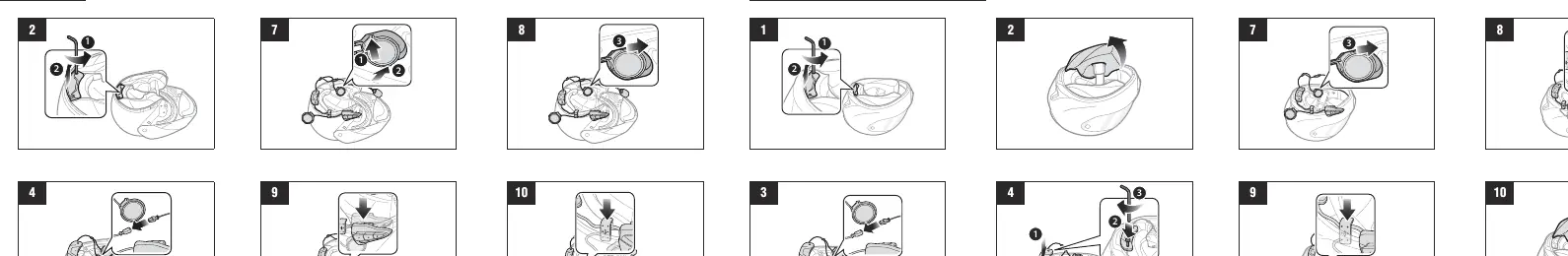

- Kaski modularne/otwarte: Wymagają użycia mikrofonu na pałąku (Wired Boom Microphone).

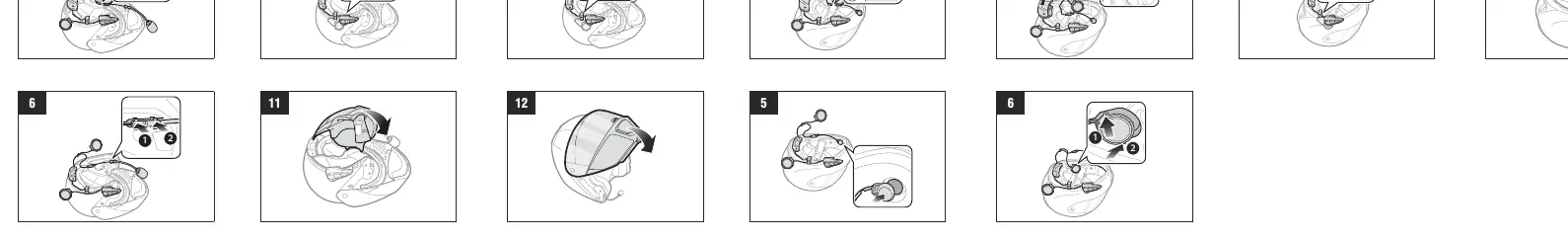

- Kaski pełne (Full Face): Wymagają użycia mikrofonu przewodowego (Wired Microphone).
Proces instalacji obejmuje umieszczenie modułu Bluetooth, głośników oraz odpowiedniego mikrofonu wewnątrz wyściółki kasku zgodnie z dedykowanymi punktami montażowymi.
Podstawowa obsługa
Urządzenie obsługiwane jest za pomocą trzech przycisków: (+), (-) oraz przycisku środkowego (Center Button). Główne operacje obejmują:
- Włączanie/Wyłączanie: Naciśnij jednocześnie przycisk (+) oraz przycisk środkowy.
- Regulacja głośności: Krótkie naciśnięcie przycisku (+) lub (-).
- Odbieranie połączeń: Naciśnij przycisk środkowy.
- Odrzucanie/Kończenie połączeń: Przytrzymaj przycisk środkowy przez 2 sekundy.
Parowanie i połączenia
Aby sparować telefon, odtwarzacz MP3 lub nawigację GPS:
- Włącz urządzenie i wprowadź je w tryb parowania, przytrzymując przycisk środkowy przez 12 sekund.
- Wybierz "SMART HJC 10B" w ustawieniach Bluetooth swojego telefonu.
- W razie potrzeby wprowadź kod PIN: 0000.
Parowanie interkomu z innym zestawem słuchawkowym odbywa się poprzez przytrzymanie przycisku środkowego przez 5 sekund na obu urządzeniach.
Rozwiązywanie problemów
W przypadku nieprawidłowego działania urządzenia można skorzystać z dwóch metod resetowania:
- Przywracanie ustawień fabrycznych (Factory Reset): Dostępne w menu konfiguracji.
- Reset awaryjny (Fault Reset): Jeśli urządzenie przestanie reagować, delikatnie włóż spinacz biurowy do otworu znajdującego się obok śruby montażowej i naciśnij przycisk resetowania.
Podczas ładowania urządzenia upewnij się, że zestaw jest zdjęty z kasku. Urządzenie wyłącza się automatycznie w trakcie ładowania.
Oficjalne zasoby z instrukcji
Informacje o producencie
SENA
Praktyczna pomoc
Typowe problemy
Urządzenie nie reaguje
Wykonaj reset awaryjny, wkładając spinacz do otworu obok śruby montażowej.
Błędy w działaniu funkcji
Przywróć ustawienia fabryczne za pomocą menu konfiguracji lub zaktualizuj oprogramowanie układowe przez komputer.
Problemy z parowaniem
Upewnij się, że urządzenie jest w trybie parowania (przytrzymanie przycisku środkowego przez 12 sekund) i sprawdź kod PIN (0000).
Przed użyciem
- Naładuj urządzenie przed pierwszym użyciem.
- Zaktualizuj oprogramowanie układowe za pomocą SMART HJC Device Manager.
- Sprawdź kompatybilność kasku HJC (zeskanuj kod QR na opakowaniu).
- Wybierz odpowiedni mikrofon (na pałąku dla kasków otwartych, przewodowy dla pełnych).
Parametry w praktyce
- Zasięg interkomu
- Do 400 metrów w otwartym terenie.
- Bluetooth 3.0
- Standard łączności bezprzewodowej dla telefonu, muzyki i GPS.
Ilustracje i schematy
- Schemat montażu pokazuje krok po kroku instalację modułu w kaskach modularnych i pełnych.
- Tabela 'Quick Reference' zawiera zestawienie wszystkich komend przycisków dla telefonu, muzyki i interkomu.
Zgodność modelu
- Urządzenie dedykowane do wybranych kasków HJC.
- Wymaga dedykowanego oprogramowania SMART HJC Device Manager na PC lub Mac do konfiguracji.
