Instrukcja obsługi systemu Sennheiser Tourguide 2020-D
Przewodnik użytkownika systemu Sennheiser Tourguide 2020-D. Dowiedz się, jak obsługiwać nadajniki, mikrofony, odbiorniki oraz stacje ładujące, ustawiać kanały i dbać o sprzęt.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- System Tourguide 2020-D to cyfrowy system transmisji mowy. Obsługa obejmuje włączanie urządzeń, ustawianie kanałów w menu (CHAN), regulację czułości wejścia (SENSIT) oraz ładowanie akumulatorów w dedykowanych stacjach. str. 6, 7, 47, 53
Najważniejsze czynności
- Włączanie nadajnika str. 37
- Ustawianie kanału str. 47
- Ładowanie akumulatora str. 42
Pierwsze uruchomienie

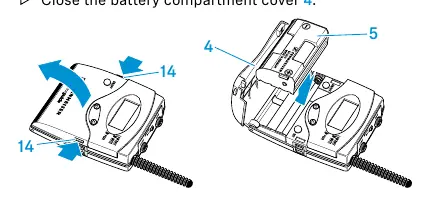

- Włóż baterie lub akumulator BA 2015 do nadajnika. str. 27
- Podłącz mikrofon do nadajnika. str. 27
Problemy i rozwiązania
Brak sygnału
Sprawdź, czy nadajnik i odbiornik są na tym samym kanale.
str. 65
Zniekształcony dźwięk
Zmniejsz czułość wejścia w nadajniku.
str. 65Konserwacja i reset
- Przywracanie ustawień fabrycznych str. 56
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Pasmo częstotliwości | 863–865 MHz | Pasmo pracy systemu | str. 67 |
| Czas pracy | 8h | Typowy czas pracy nadajnika | str. 67 |
Gdzie szukać w PDF
- Nadajnik bodypack str. 9
- Mikrofon radiowy str. 10
- Odbiornik stetoskopowy str. 11
- Stacja ładująca str. 13
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
System Sennheiser Tourguide 2020-D to cyfrowy system transmisji mowy przeznaczony do obsługi wycieczek, konferencji i oprowadzania grup. System działa w paśmie 863–865 MHz, które w Europie jest wolne od licencji. Instrukcja obejmuje obsługę nadajników, odbiorników oraz stacji ładujących.
Elementy systemu
W skład systemu wchodzą:
- Nadajniki: SK 2020-D (bodypack) oraz SKM 2020-D (mikrofon radiowy).
- Odbiorniki: HDE 2020-D-II (stetoskopowy) oraz EK 2020-D-II.
- Stacje ładujące: EZL 2020-20 L oraz L 2021-40.
Obsługa i konfiguracja
Włączanie i wyłączanie
Nadajniki włącza się krótkim naciśnięciem przycisku ON/OFF. Wyłączenie wymaga przytrzymania przycisku przez około 3 sekundy. Odbiornik HDE 2020-D-II włącza się automatycznie po rozchyleniu pałąków.
Ustawianie kanałów
Aby ustawić kanał, należy wejść w menu urządzenia (przycisk SET), wybrać opcję CHAN i użyć przycisków ▲/▼. Odbiorniki muszą być ustawione na ten sam kanał co nadajnik. Funkcja kopiowania kanałów w stacjach ładujących pozwala na szybkie ustawienie wielu odbiorników jednocześnie.
Czułość wejścia
W przypadku zniekształceń dźwięku należy dostosować czułość wejścia (SENSIT) w menu nadajnika. Prawidłowe ustawienie powinno zapewniać pełne wychylenie wskaźnika poziomu dźwięku tylko podczas najgłośniejszych fragmentów.
Konserwacja i bezpieczeństwo
System wymaga regularnego ładowania akumulatorów. Należy unikać kontaktu urządzeń z cieczami. W przypadku długiego nieużywania systemu, zaleca się wyjęcie baterii lub akumulatorów. Czyszczenie należy przeprowadzać wyłącznie suchą, miękką szmatką.
Praktyczna pomoc
Typowe problemy
Brak wskazań na nadajniku
Sprawdź stan baterii lub akumulatora. Wymień baterie lub naładuj akumulator.
Brak sygnału radiowego na odbiorniku
Upewnij się, że nadajnik i odbiornik są ustawione na ten sam kanał. Sprawdź, czy nadajnik nie jest w trybie oszczędzania energii.
Zniekształcony dźwięk
Zmniejsz czułość wejścia mikrofonowego lub liniowego w nadajniku.
Krótki czas pracy
Akumulator może być zużyty. Wymień akumulator BA 2015 na nowy.
Przed użyciem
- Sprawdź naładowanie akumulatorów w nadajnikach i odbiornikach.
- Upewnij się, że nadajnik i odbiornik są ustawione na ten sam kanał.
- Sprawdź, czy mikrofon jest poprawnie podłączony do nadajnika.
- Ustaw głośność na niski poziom przed założeniem słuchawek, aby uniknąć uszkodzenia słuchu.
- Upewnij się, że stacja ładująca jest podłączona do zasilania.
Parametry w praktyce
- Pasmo częstotliwości
- 863–865 MHz (licencja nie jest wymagana w Europie)
- Temperatura pracy
- 0–50 °C
Ilustracje i schematy

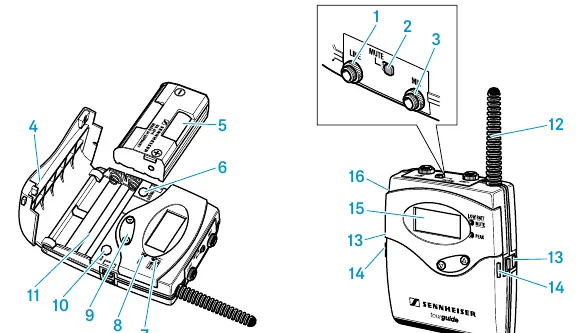

- Schemat nadajnika bodypack (str. 9)

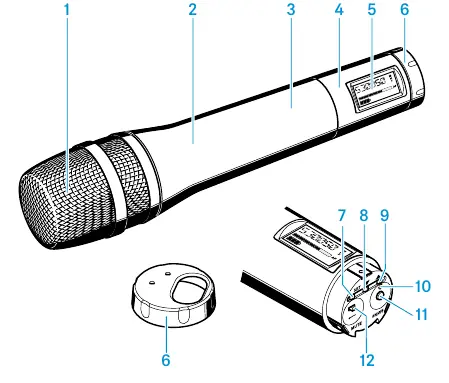

- Schemat mikrofonu radiowego (str. 10)

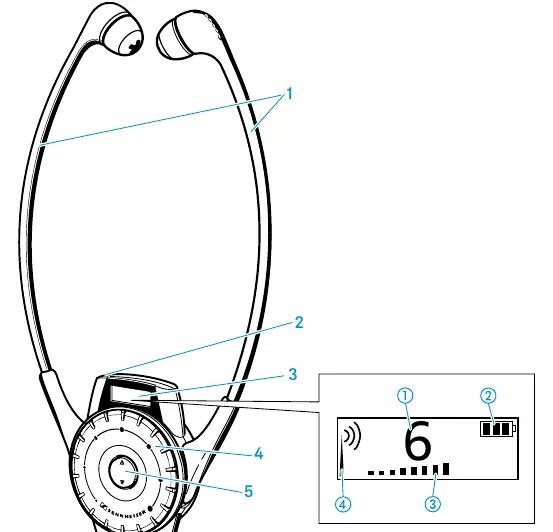

- Schemat odbiornika stetoskopowego (str. 11)

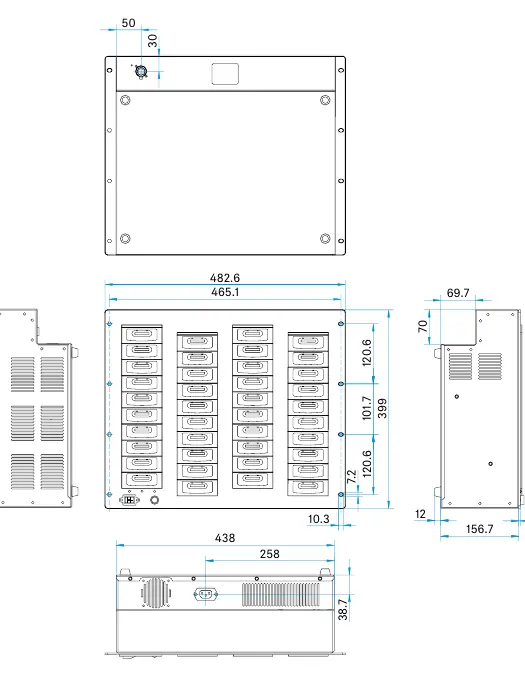

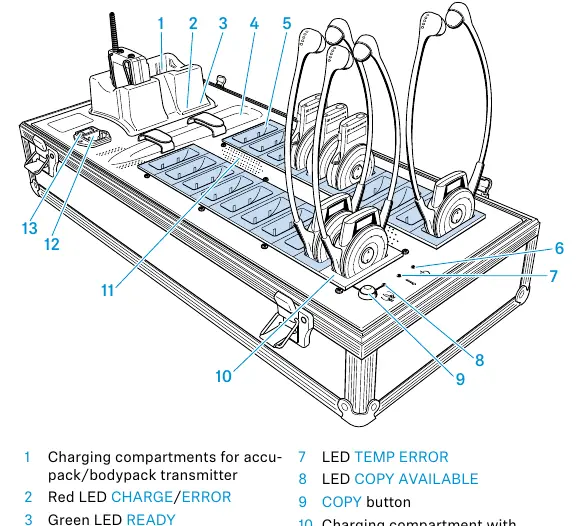

- Schemat stacji ładującej (str. 13)
Zgodność modelu
- Nadajnik współpracuje z mikrofonami Sennheiser (ME 2-II, ME 4, MKE 1-ew, MKE 2-EW Gold, HS 2-ew, SL Headmic 1).
- Odbiornik EK 2020-D-II współpracuje z dowolnymi słuchawkami z wtykiem jack 3.5 mm (impedancja min. 32 Ohm).
