Senva EMX / EMX-L True RMS Energy Meter

Opis produktu

Senva EMX to zaawansowany, 3-kanałowy licznik energii klasy revenue-grade, zgodny ze standardem ANSI C12.20 Class 0.2. Urządzenie obsługuje protokoły BACnet MS/TP oraz Modbus RTU, a także posiada dwa wejścia i dwa wyjścia impulsowe. Licznik współpracuje z przekładnikami prądowymi (CT) o wyjściu napięciowym 0.333V lub cewkami Rogowskiego. Wersja EMX-L jest uproszczonym modelem pozbawionym wyświetlacza, rejestracji danych oraz zegara czasu rzeczywistego (RTC), obsługiwanym za pomocą aplikacji SenvaSync.

Bezpieczeństwo

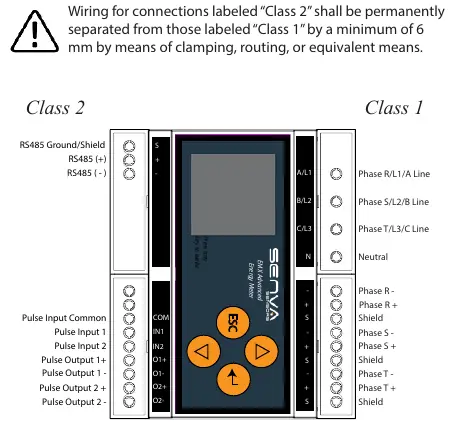

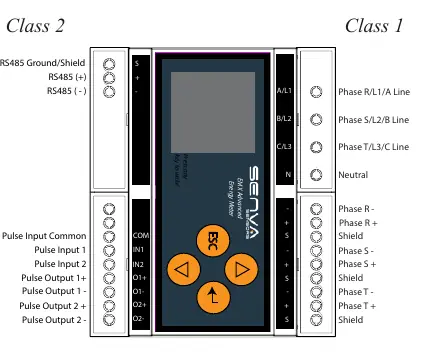

Uwaga: Instalacja musi być przeprowadzona przez wykwalifikowany personel. Przed przystąpieniem do prac należy bezwzględnie odłączyć zasilanie od systemu dystrybucji energii. Urządzenie nie jest przeznaczone do zastosowań związanych z bezpieczeństwem życia ani do pracy w strefach zagrożonych wybuchem. Należy stosować wyłącznie przewody miedziane i zapewnić odpowiednią separację między obwodami klasy 1 i klasy 2.

Uruchomienie i obsługa

Urządzenie montuje się na szynie DIN T35. Po podłączeniu zasilania, na ekranie OLED wyświetlany jest ekran podsumowania. Użytkownik może nawigować między odczytami mocy, natężenia i napięcia za pomocą strzałek. Konfiguracja parametrów sieciowych (protokół, adres urządzenia, prędkość transmisji) odbywa się w menu komunikacji. W przypadku cewek Rogowskiego wymagane jest przeliczenie wartości mV/kA zgodnie z instrukcją przed wprowadzeniem danych do licznika.

Konserwacja i usterki

W przypadku wystąpienia alarmu, w rogu ekranu pojawi się czerwony wykrzyknik. Diagnostyka obejmuje sprawdzenie poprawności faz, zakresów napięcia i prądu oraz konfiguracji impulsów. Jeśli licznik wskazuje błędy, należy zweryfikować orientację przekładników CT oraz ustawienia skali. W razie problemów z RTC lub pełnymi logami, należy skontaktować się z pomocą techniczną.

Dane techniczne

• Zasilanie: 90-600VLL, 50/60Hz.
• Wejścia impulsowe: 3.5V DC, aktywne poniżej 10 kOhm.
• Wyjścia impulsowe: Solid state dry contact, 40VAC/DC, 300mA max.
• Temperatura pracy: -30 do 70 stopni Celsjusza.
• Stopień ochrony: IP20 (obudowa), IP40 (front).
