Instrukcja obsługi dalmierza laserowego z miarką Sharper Image 2-in-1
Szybki przewodnik po obsłudze dalmierza laserowego z miarką Sharper Image 2-in-1. Dowiedz się, jak wykonywać pomiary odległości, powierzchni i objętości, zmieniać jednostki oraz rozwiązywać problemy z urządzeniem.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Dalmierz laserowy Sharper Image 2-in-1 służy do precyzyjnego pomiaru odległości, powierzchni i objętości. Łączy funkcję lasera z tradycyjną miarką stalową. str. 1
Najważniejsze czynności
- Włączanie urządzenia str. 1
- Pomiar powierzchni str. 1
Pierwsze uruchomienie
- Naładuj urządzenie i włącz je, przytrzymując przycisk zasilania przez 1 sekundę. str. 1
Problemy i rozwiązania
Błąd 203
Przekroczono temperaturę pracy.
str. 2
Błąd 300
Błąd sprzętowy.
str. 2Kody błędów
| Kod | Znaczenie | Działanie | Strony |
|---|---|---|---|
| 203 | Przekroczono temperaturę pracy | Używaj w zalecanym zakresie temperatur | str. 2 |
| 205 | Słaby sygnał | Sprawdź zdolność odbicia celu | str. 2 |
| 206 | Zbyt silny sygnał | Sprawdź zdolność odbicia celu | str. 2 |
| 207 | Przekroczono zakres pomiarowy | Używaj w ramach maksymalnego zasięgu | str. 2 |
| 300 | Błąd sprzętowy | Zrestartuj urządzenie | str. 2 |
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Zasięg | 0.05 - 40m | Zakres pomiarowy | str. 2 |
| Klasa szczelności | IP54 | Odporność na pył i wodę | str. 2 |
Gdzie szukać w PDF
- Instrukcje obsługi i pomiarów str. 1
- Parametry techniczne i kody błędów str. 2
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Dalmierz laserowy z miarką Sharper Image 2-in-1 to urządzenie łączące funkcję precyzyjnego pomiaru laserowego z tradycyjną stalową miarką. Przed użyciem należy zapoznać się z zasadami bezpieczeństwa: nie kierować lasera w stronę oczu, nie używać w pobliżu materiałów łatwopalnych oraz nie demontować urządzenia.
Opis urządzenia
Urządzenie posiada następujące elementy sterujące i funkcjonalne:
- Metalowa klamra
- Przycisk blokady miarki
- Port emisji lasera
- Miarka stalowa
- Port ładowania USB
- Ekran wyświetlacza
- Przełącznik trybów/jednostek
- Przycisk włączania/pomiaru
Obsługa urządzenia
Włączanie i wyłączanie: Aby włączyć urządzenie, naciśnij przycisk zasilania na 1 sekundę. Aby wyłączyć, przytrzymaj przycisk przez 3 sekundy. Urządzenie wyłącza się automatycznie po 2 minutach bezczynności.

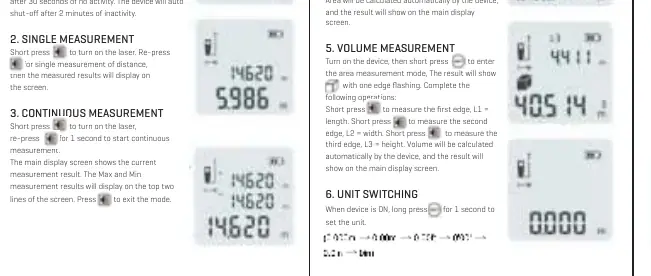

Pomiar pojedynczy: Krótko naciśnij przycisk, aby włączyć laser, a następnie naciśnij ponownie, aby wykonać pomiar odległości.
Pomiar ciągły: Włącz laser, a następnie przytrzymaj przycisk przez 1 sekundę, aby rozpocząć pomiar ciągły. Na ekranie wyświetlane są wartości maksymalne i minimalne.
Pomiary powierzchni i objętości
Pomiar powierzchni: Po włączeniu urządzenia wybierz tryb powierzchni. Zmierz pierwszy bok (długość), a następnie drugi bok (szerokość). Urządzenie automatycznie obliczy wynik.
Pomiar objętości: Wybierz tryb objętości. Zmierz kolejno długość, szerokość i wysokość. Urządzenie automatycznie obliczy objętość.
Ustawienia i kalibracja
Zmiana jednostek: Gdy urządzenie jest włączone, przytrzymaj przycisk zmiany jednostek przez 1 sekundę.
Punkt odniesienia: Aby przełączać się między pomiarem od przedniego lub tylnego punktu odniesienia, naciśnij jednocześnie przyciski zmiany jednostek i zasilania.
Ustawienia zaawansowane: Gdy urządzenie jest wyłączone, przytrzymaj przycisk przez 5 sekund, aby wejść w tryb ustawień. Możesz tam przełączać się między sygnałami dźwiękowymi a komunikatami głosowymi oraz dokonać kalibracji (zakres -9mm do 9mm).
Informacje o producencie
Sharper Image
Praktyczna pomoc
Typowe problemy
Błąd 203
Przekroczono temperaturę pracy. Używaj urządzenia w zalecanym zakresie temperatur.
Błąd 205
Słaby sygnał lub zbyt długi czas pomiaru. Sprawdź zdolność odbicia celu.
Błąd 206
Zbyt silny sygnał. Sprawdź zdolność odbicia celu.
Błąd 207
Przekroczono zakres pomiarowy. Używaj urządzenia w ramach maksymalnego zasięgu.
Błąd 300
Błąd sprzętowy. Zrestartuj urządzenie; jeśli problem nie ustąpi, skontaktuj się z serwisem.
Przed użyciem
- Naładuj urządzenie przed pierwszym użyciem.
- Upewnij się, że w otoczeniu nie ma materiałów łatwopalnych.
- Nie kieruj lasera w stronę oczu ludzi ani zwierząt.
- Sprawdź, czy powierzchnia pomiarowa nie jest zbyt odblaskowa.
Parametry w praktyce
- Zasięg pomiaru
- 0.05 - 40 metrów.
- Klasa szczelności
- IP54 (odporność na pył i zachlapania).
Ilustracje i schematy
- Ekran wyświetla aktualny wynik pomiaru oraz wartości Max/Min w trybie ciągłym.
- Wskaźnik na ekranie pokazuje, który bok jest aktualnie mierzony podczas obliczeń powierzchni lub objętości.
Zgodność modelu
- Urządzenie nie powinno być używane w samolotach ani w pobliżu sprzętu medycznego ze względu na potencjalne zakłócenia elektromagnetyczne.
