Instrukcja obsługi ładowarki EV depow 11kW Wallbox

Najważniejsze informacje

Niniejsza instrukcja dotyczy ładowarki EV depow 11kW Wallbox. Urządzenie jest przeznaczone wyłącznie do ładowania pojazdów elektrycznych. Przed instalacją upewnij się, że sieć zasilająca jest prawidłowo uziemiona.

Opis urządzenia

Ładowarka posiada panel LED wyświetlający parametry ładowania w czasie rzeczywistym, takie jak prąd, napięcie, moc i czas. Urządzenie wyposażone jest w złącze Type 2 oraz obsługuje autoryzację RFID.

Instalacja

1. Odwróć urządzenie i zlokalizuj tylną płytę montażową.
2. Naciśnij elastyczne zaczepy blokujące na lewo, aby oddzielić płytę od obudowy.
3. Przymocuj płytę do ściany za pomocą kołków rozporowych, upewniając się, że zaczepy są skierowane w dół.
4. Dopasuj uchwyty zatrzaskowe na obudowie do płyty i wsuń urządzenie w dół, aż usłyszysz kliknięcie.

Podłączenie elektryczne

Uwaga: Podłączenie powinno być wykonane przez wykwalifikowany personel.

• Przełóż kabel zasilający przez wodoodporną uszczelkę i otwór wejściowy.
• Przeprowadź cztery przewody (L1, L2, L3, N) przez pierścień indukcyjny (z wyjątkiem uziemienia).
• Podłącz przewody do odpowiednich pinów na płytce PCB:
  • Brązowy -> L1-in
  • Czarny -> L2-in
  • Szary -> L3-in
  • Niebieski -> N-in
  • Zielono/Żółty -> PE (uziemienie)
• Zabezpiecz przewody zaciskiem i dokręć uszczelki wodoodporne.

Obsługa

Ładowarka obsługuje tryb Plug & Play. Możesz również użyć karty RFID do autoryzacji. Przycisk na obudowie pozwala na:

• Naciśnięcie 1x: Regulacja prądu (6A/8A/10A/13A/16A).
• Naciśnięcie 2x: Konfiguracja Wi-Fi.
• Przytrzymanie (w trybie czuwania): Ustawienie opóźnienia startu (0,5h-8h).
• Przytrzymanie (podczas ładowania): Wstrzymanie ładowania.

Konfiguracja Wi-Fi

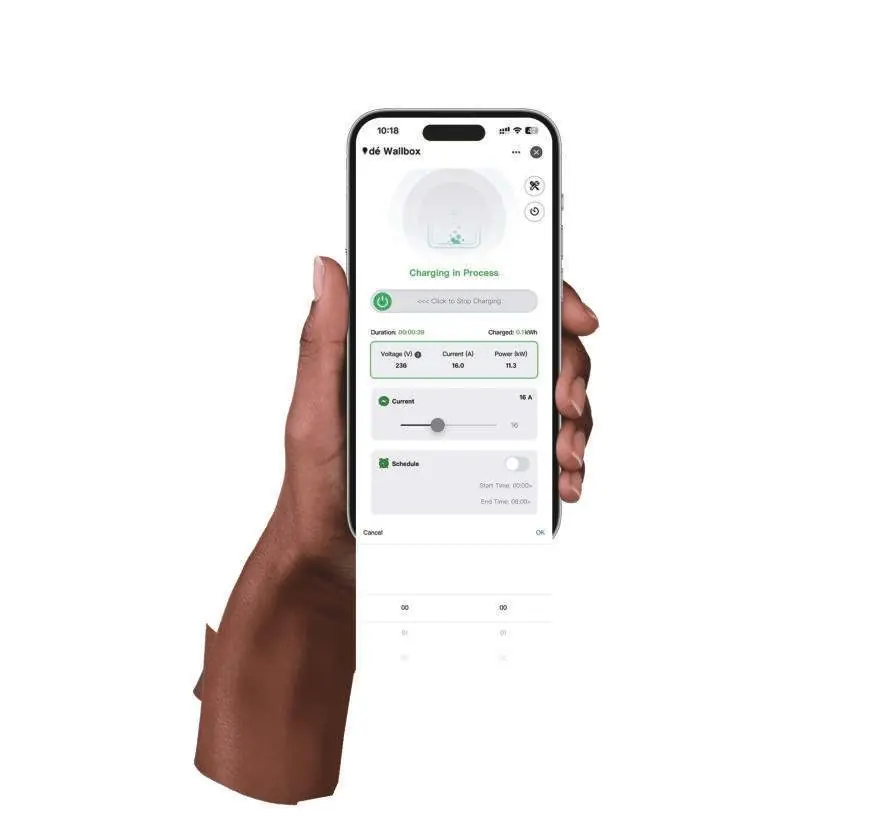

Pobierz aplikację Tuya Smart. Upewnij się, że telefon jest połączony z siecią 2.4GHz i Bluetooth jest włączony. W aplikacji wybierz dodawanie urządzenia i postępuj zgodnie z instrukcjami na ekranie.

Rozwiązywanie problemów

W przypadku wystąpienia błędu, na ekranie pojawi się kod:

• Błąd 0 (System Error): Skontaktuj się z obsługą klienta.
• Błąd 1 (Leakage Current): Sprawdź pojazd i ładowarkę.
• Błąd 2 (Overcurrent): Sprawdź pojazd.
• Błąd 3 (Overvoltage/Undervoltage): Sprawdź sieć dystrybucyjną.
• Błąd 4 (Ground Protection): Sprawdź uziemienie.

Dane techniczne

• Napięcie: 400V (3-fazowe)
• Moc: Maks. 11kW (16A)
• Stopień ochrony: IP54 (Wallbox), IP55 (złącze Type 2)
• Temperatura pracy: -25°C do +55°C
