Instrukcja obsługi wytwornicy dymu Showven SONICBOOM RGB
Szybki przewodnik po obsłudze wytwornicy dymu Showven SONICBOOM RGB. Dowiedz się, jak bezpiecznie instalować urządzenie, konfigurować ustawienia DMX, napełniać zbiornik płynem oraz przeprowadzać proces czyszczenia.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściNajważniejsze informacje z instrukcji
Wytwornica dymu Showven SONICBOOM RGB to zaawansowane urządzenie sceniczne. Przed uruchomieniem należy upewnić się, że zasilanie jest zgodne z wymogami (AC220-240V lub AC100-120V), a gniazdo jest uziemione. Urządzenie wymaga około 17 minut na rozgrzanie. Należy stosować wyłącznie oryginalne płyny Showven serii FX-S. Ze względu na wysoką temperaturę dyszy, należy zachować bezpieczny dystans od osób i przedmiotów.
Instalacja
Urządzenie może być instalowane w dowolnej pozycji, w tym w odwróceniu. W przypadku montażu odwróconego należy najpierw wyjąć zbiornik na płyn, odwrócić urządzenie, a następnie umieścić zbiornik z powrotem. W przypadku instalacji podwieszanej konieczne jest użycie linki zabezpieczającej.
Obsługa i ustawienia
Urządzenie posiada menu główne oraz zaawansowane. W menu głównym konfiguruje się adres DMX, tryb zasilania (Standard/Low Power) oraz tryb kanałów. Menu zaawansowane pozwala na testy sprzętowe, ustawienia ciśnienia, czasu trwania dymu oraz blokadę klawiatury. Status urządzenia jest widoczny na wyświetlaczu LCD, gdzie kolory tła (np. czerwony dla gotowości) informują o stanie ciśnienia i temperatury.
Czyszczenie i konserwacja
Regularne czyszczenie jest kluczowe dla żywotności urządzenia. Po każdym użyciu należy usunąć butelkę z płynem i przepłukać system rur za pomocą płynu FX-CI lub wody destylowanej, uruchamiając urządzenie 5-10 razy. Przed przechowywaniem należy opróżnić zbiornik i pozwolić urządzeniu ostygnąć.
Bezpieczeństwo
Urządzenie generuje wysoką temperaturę w okolicach dyszy. Należy zachować strefę bezpieczeństwa (promień a i wysokość b), która zależy od siły wiatru. Nie wolno kierować strumienia dymu bezpośrednio na ludzi ani przedmioty łatwo plamiące się.
Informacje o producencie
Showven Technologies Co., Ltd.
Praktyczna pomoc
Typowe problemy
Mała ilość dymu
Uzupełnij płyn, sprawdź czy nie ma osadu w zbiorniku, wyczyść lub wymień filtr w zbiorniku.
Osiągnięto temperaturę, ale brak dymu
Blokada bloku grzewczego. Wymień płyn na FX-CI i uruchom urządzenie kilka razy po rozgrzaniu.
Temperatura nie osiąga wartości zadanej
Sprawdź działanie wentylatora chłodzącego, wyłącz urządzenie, pozwól mu ostygnąć i uruchom ponownie.
Brak kontroli przez sterownik
Sprawdź złącze DMX na urządzeniu oraz kabel DMX.
Przed użyciem
- Sprawdź, czy napięcie zasilania jest zgodne z tabliczką znamionową.
- Upewnij się, że gniazdo jest prawidłowo uziemione.
- Używaj tylko oryginalnych płynów Showven FX-S.
- Zapewnij co najmniej 50 cm wolnej przestrzeni wokół urządzenia.
- Załóż rękawice ochronne podczas napełniania zbiornika.
- Sprawdź, czy dysza nie jest skierowana na ludzi lub przedmioty.
Parametry w praktyce
- Czas rozgrzewania
- Około 17 minut w trybie standardowym.
- Pojemność zbiornika
- 3 litry.
- Zużycie płynu
- 500 ml na minutę.
- Maksymalny zasięg
- 12 metrów.
Ilustracje i schematy

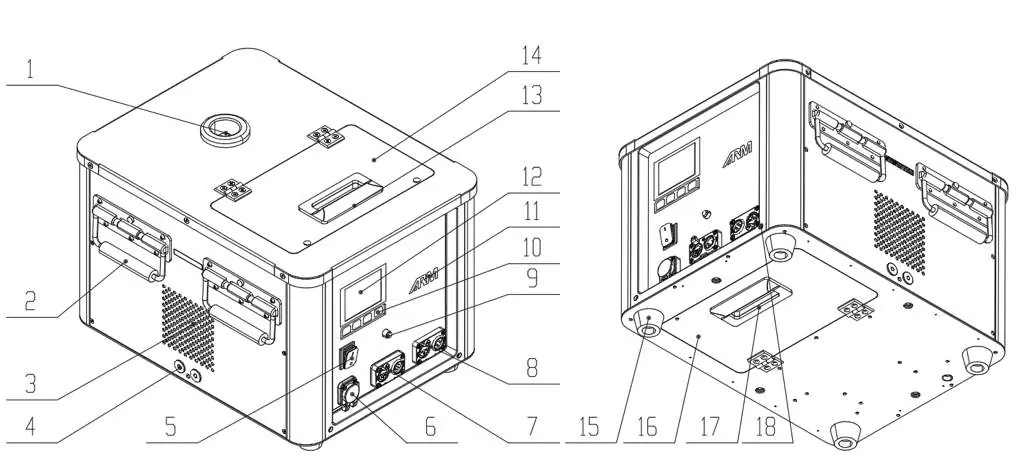

- Schemat struktury urządzenia (strona 3) wskazuje lokalizację dyszy, wlotu powietrza, gniazd zasilania i DMX oraz panelu LCD.

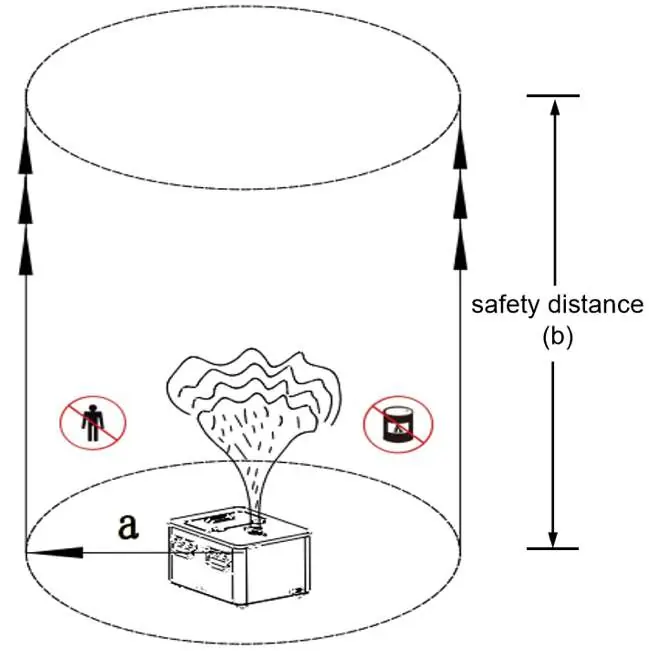

- Schemat strefy bezpieczeństwa (strona 8) ilustruje cylindryczną przestrzeń, w której nie powinny przebywać osoby ani przedmioty.
Zgodność modelu
- Wymaga oryginalnych płynów Showven serii FX-S (PINK, GREEN, BLUE, YELLOW, PURPLE) lub FX-CI do czyszczenia.
- Brak trybu niskiego poboru mocy w trybie RGB Smoke.
