Instrukcja obsługi lampy wpuszczanej Sigor Nivo 111mm
Szybki przewodnik instalacji i obsługi lampy wpuszczanej Sigor Nivo 111mm. Dowiedz się, jak bezpiecznie zamontować oprawę, podłączyć sterownik oraz wymienić soczewkę.
Spis treści
Najważniejsze informacje z instrukcji
Niniejsza instrukcja zawiera wytyczne dotyczące bezpiecznego montażu i eksploatacji lampy wpuszczanej Sigor Nivo 111mm. Instalacja musi być przeprowadzona wyłącznie przez wykwalifikowanego elektryka zgodnie z obowiązującymi przepisami (np. VDE 0100). Lampa posiada stopień ochrony IP30 i jest przeznaczona do montażu wewnątrz pomieszczeń na stabilnych powierzchniach.
Montaż
- Wyłącz odpowiedni obwód elektryczny i odłącz zasilanie w pomieszczeniu.
- Wykonaj otwór w suficie o średnicy 102 mm.
- Podłącz zacisk sterownika LED do wyłączonego zasilania sieciowego (200-240V~).
- Połącz sterownik z lampą za pomocą dostarczonych złączy.
- Wciśnij oba zaczepy sprężynowe do góry i umieść lampę w otworze sufitowym.
- Zapewnij odpowiednią przestrzeń dla chłodzenia lampy (zachowaj zalecane odstępy). Nie przykrywaj lampy ani sterownika materiałem izolacyjnym.
Wymiana soczewki

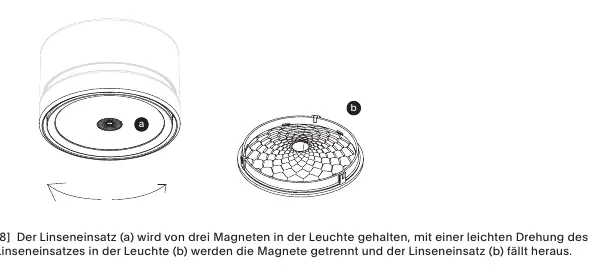

Wkład soczewki jest utrzymywany w lampie za pomocą trzech magnesów. Aby go wyjąć, należy lekko obrócić wkład soczewki wewnątrz lampy, co spowoduje rozdzielenie magnesów i wypadnięcie wkładu. Uwaga: Głowica lampy może nagrzać się do 60°C podczas pracy. Przed przystąpieniem do prac konserwacyjnych odczekaj, aż lampa ostygnie lub użyj dołączonych rękawiczek.
Bezpieczeństwo i utylizacja
Źródło światła w tej lampie nie jest wymienne przez użytkownika końcowego. Wymiana może być dokonana tylko przez producenta lub wykwalifikowany serwis. Lampy Sigor są zgodne z dyrektywą RoHS i nie powinny być wyrzucane do odpadów domowych. Należy je oddać do punktu zbiórki zużytego sprzętu elektrycznego.
Kontakt
Sigor Licht GmbH, Eichenhofer Weg 81, 42279 Wuppertal, Niemcy. Telefon: +49 2339 1261 0, E-mail: [email protected]
Praktyczna pomoc
Typowe problemy
Lampa nagrzewa się podczas pracy
Głowica lampy może osiągnąć temperaturę do 60°C. Przed dotknięciem odczekaj chwilę po wyłączeniu lub użyj dołączonych rękawiczek.
Źródło światła przestało działać
Źródło światła jest niewymienne przez użytkownika. Skontaktuj się z serwisem Sigor Licht GmbH lub wykwalifikowanym technikiem.
Przed użyciem
- Sprawdź nienaruszalność lampy przed montażem.
- Upewnij się, że zasilanie jest całkowicie odłączone.
- Przygotuj otwór montażowy o średnicy 102 mm.
- Upewnij się, że nie przykrywasz lampy ani sterownika materiałem izolacyjnym.
- Użyj dołączonych rękawiczek podczas prac montażowych.
Parametry w praktyce
- 350mA/DC 34V
- Wymagane parametry prądu stałego dla sterownika LED.
Ilustracje i schematy
- Schemat montażu pokazuje wycięcie otworu 102mm w suficie.
- Schemat połączeń wskazuje podłączenie sterownika do sieci 200-240V~.
- Rysunek wymiany soczewki ilustruje obrót wkładu w celu zwolnienia magnesów.
Zgodność modelu
- Lampa przeznaczona wyłącznie do montażu wewnątrz pomieszczeń.
- Nie przykrywać materiałami izolacyjnymi (np. wełną mineralną).
