Instrukcja obsługi zasilacza LED Sigor 9057901 DALI 150W
Szybki przewodnik po zasilaczu LED Sigor 9057901 DALI 150W. Dowiedz się, jak poprawnie podłączyć urządzenie, skonfigurować tryb Push Dimmer oraz sprawdź kluczowe parametry techniczne i zasady bezpieczeństwa.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Zasilacz Sigor 9057901 to sterownik LED o mocy 150W z wbudowanym interfejsem DALI-2 (DT8). Urządzenie obsługuje 4 kanały wyjściowe 24V DC i umożliwia sterowanie oświetleniem za pomocą magistrali DALI lub przycisku zwiernego (Push Dimmer). Przed instalacją należy bezwzględnie odłączyć zasilanie.
Opis urządzenia
Urządzenie jest przeznaczone do zasilania i sterowania taśmami LED RGB/RGBW. Posiada wbudowany interfejs DALI, który automatycznie przypisuje adresy dla 4 kanałów wyjściowych. Obudowa posiada stopień ochrony IP20, co oznacza, że jest przeznaczona wyłącznie do użytku wewnątrz pomieszczeń.
Instalacja i podłączenie
Zasilacz oferuje dwa główne tryby pracy:
- Podłączenie DALI: Podłącz magistralę DALI do wejść DA/DA. Zasilacz automatycznie przypisze adresy po podłączeniu do sterownika DALI Master.
- Podłączenie Push Dimmer: Podłącz przycisk zwierny (Push) do wejścia PUSH DIM. Pozwala to na lokalne sterowanie jasnością bez użycia systemu DALI.
Upewnij się, że polaryzacja wyjść LED (4-, 3-, 2-, 1-) jest zgodna z podłączoną taśmą LED.
Obsługa
W trybie Push Dimmer dostępne są następujące funkcje:
- Włączanie/Wyłączanie: Krótkie kliknięcie przycisku.
- Regulacja jasności: Naciśnij i przytrzymaj przycisk, aby zwiększyć lub zmniejszyć intensywność światła. Zwolnij przycisk po osiągnięciu pożądanego poziomu.
- Zmiana kierunku ściemniania: Powtórz operację przytrzymania przycisku, aby zmienić kierunek regulacji (z rozjaśniania na ściemnianie i odwrotnie).
- Funkcja pamięci: Urządzenie zapamiętuje stan przed wyłączeniem zasilania i przywraca go po ponownym włączeniu.
Dane techniczne
- Napięcie wejściowe: 220-240V AC, 50/60Hz
- Napięcie wyjściowe: 24V DC
- Moc maksymalna: 150W
- Zakres ściemniania: 0.1% - 100%
- Wymiary: 365.6 x 43 x 30 mm
- Zabezpieczenia: Przeciwprzepięciowe, przeciążeniowe, zwarciowe, termiczne (automatyczny powrót po ustąpieniu usterki)
Bezpieczeństwo
Nie wystawiaj urządzenia na działanie wilgoci. Nie instaluj zasilacza, gdy jest on podłączony do sieci elektrycznej. Urządzenie jest zgodne z normami IEC/EN61347-1 oraz IEC/EN61347-2-13.
Praktyczna pomoc
Typowe problemy
Brak reakcji na przycisk Push Dimmer
Upewnij się, że przycisk jest poprawnie podłączony do wejścia PUSH DIM i zasilanie jest włączone.
Światło nie ściemnia się płynnie
Sprawdź, czy przycisk jest przytrzymany wystarczająco długo. Jeśli problem występuje w trybie DALI, sprawdź konfigurację sterownika DALI Master.
Przed użyciem
- Sprawdź, czy napięcie zasilania wynosi 220-240V AC.
- Upewnij się, że całkowite obciążenie taśm LED nie przekracza 150W.
- Wyłącz zasilanie sieciowe przed przystąpieniem do montażu.
- Sprawdź poprawność podłączenia przewodów zgodnie ze schematem (L, N, DA, PUSH).
- Upewnij się, że miejsce montażu jest suche (IP20).
Ilustracje i schematy

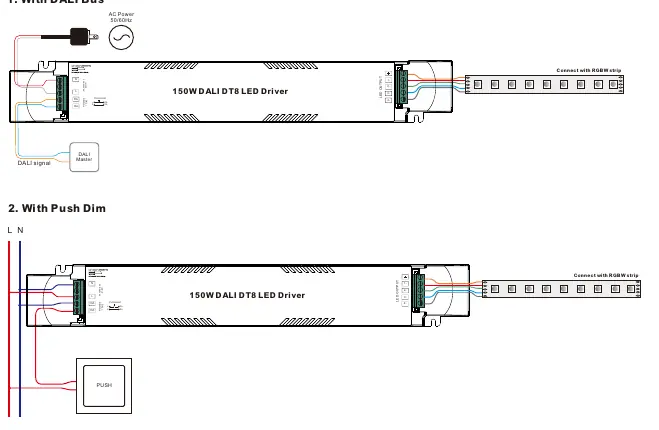

- Schemat 1: Podłączenie do magistrali DALI (wymaga sterownika DALI Master).
- Schemat 2: Podłączenie przycisku Push Dimmer do sterowania lokalnego.
Zgodność modelu
- Kompatybilny z uniwersalnymi sterownikami DALI obsługującymi komendy DT8.
- Wymaga zasilania 220-240V AC.
