Instrukcja obsługi sterownika LED MEAN WELL XBG-160
Szybki przewodnik po instrukcji sterownika LED MEAN WELL XBG-160. Poznaj parametry techniczne, metody ściemniania 3-w-1, schematy instalacji oraz zasady bezpieczeństwa.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Sterownik LED MEAN WELL serii XBG-160 to zasilacz o mocy 160W z funkcją stałej mocy (constant power mode). Urządzenie jest przeznaczone do pracy w trudnych warunkach dzięki obudowie o klasie szczelności IP67. Przed instalacją należy upewnić się, że całkowita waga oprawy oświetleniowej wraz ze sterownikiem nie przekracza 10 kg. Urządzenie wymaga poprawnego montażu mechanicznego z użyciem podkładek sprężynowych.
Opis urządzenia
Seria XBG-160 obsługuje szeroki zakres napięcia wejściowego 90-305VAC. Urządzenie posiada wbudowaną funkcję aktywnej korekcji współczynnika mocy (PFC) oraz zabezpieczenia przed zwarciem, przeciążeniem i przegrzaniem. Wersje z oznaczeniem AB oferują dodatkowo funkcję ściemniania 3-w-1.
Instalacja
Sterownik może być montowany na różne sposoby, w tym przy użyciu wieszaków (Hanger), łańcuchów (Chain) lub bezpośrednio w oprawach typu High Bay. Podczas montażu należy przestrzegać następujących zasad:
- Wszystkie śruby, w tym śruba zawieszenia, muszą być zabezpieczone podkładkami sprężynowymi i mocno dokręcone.
- Całkowita waga oprawy (wraz ze sterownikiem) nie może przekraczać 10 kg.
- Należy chronić urządzenie przed wstrząsami podczas transportu i montażu.
- Sprawdzić wygląd zewnętrzny sterownika pod kątem pęknięć przed instalacją.
Funkcja ściemniania (dla modeli AB)
Modele typu AB obsługują ściemnianie 3-w-1 poprzez porty DIM+ i DIM-. Możliwe jest sterowanie za pomocą:
- Sygnału 0-10VDC.
- Sygnału PWM 10V (zakres częstotliwości 100Hz - 3KHz).
- Rezystancji.
Ważne: Nie należy łączyć portu DIM- z wyjściem Vo-. Minimalny poziom ściemniania wynosi około 8%.

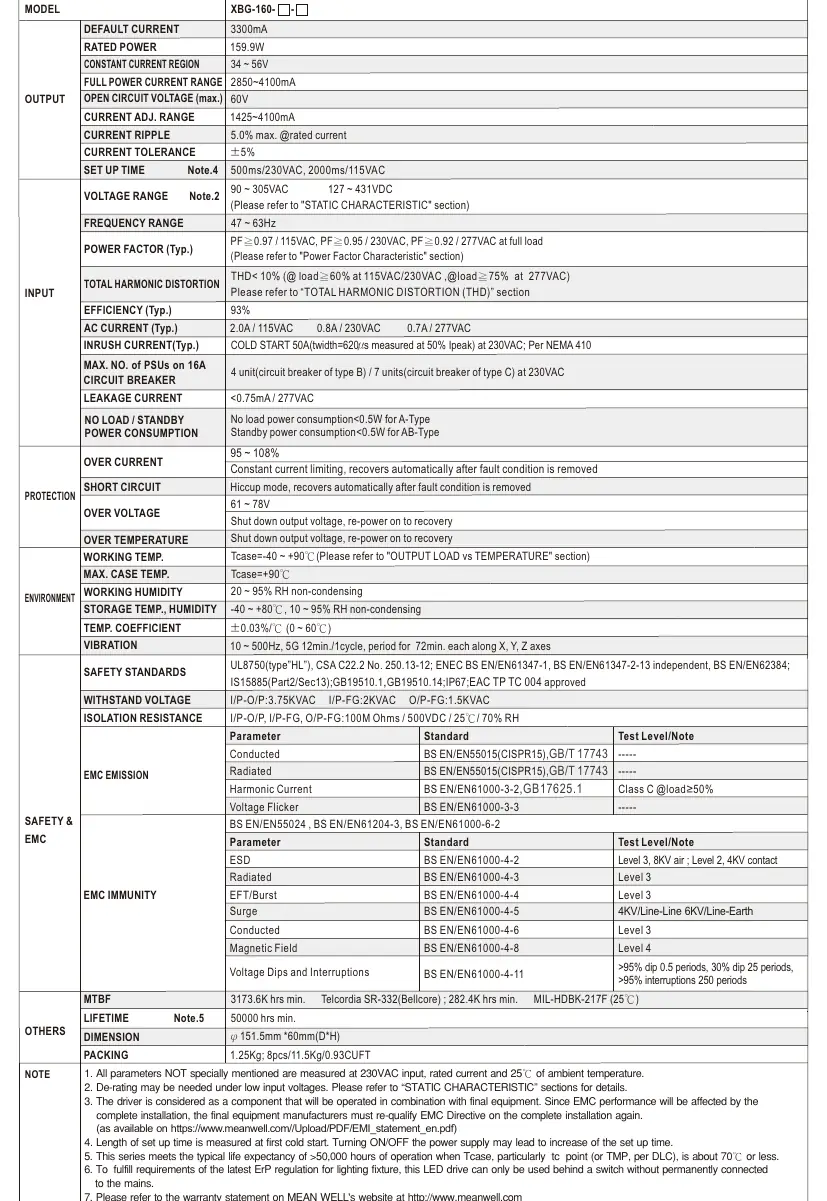

Dane techniczne
- Moc znamionowa: 160W.
- Zakres napięcia wejściowego: 90-305VAC.
- Klasa szczelności: IP67.
- Temperatura pracy obudowy (Tcase): -40 do +90°C.
- Wydajność: do 93%.
Bezpieczeństwo i konserwacja
Urządzenie jest przeznaczone do pracy wewnątrz i na zewnątrz. Należy unikać uderzeń i upadków sterownika. W przypadku uszkodzenia opakowania lub widocznych pęknięć na obudowie, nie należy instalować urządzenia. Regularnie sprawdzaj stan połączeń elektrycznych.
Praktyczna pomoc
Typowe problemy
Sterownik nie uruchamia się
Sprawdź, czy napięcie wejściowe mieści się w zakresie 90-305VAC oraz czy przewody zasilające są poprawnie podłączone.
Funkcja ściemniania nie działa poprawnie
Upewnij się, że nie połączono portu DIM- z wyjściem Vo-. Sprawdź, czy używasz poprawnego sygnału sterującego (0-10V, PWM lub rezystancja).
Przegrzewanie się urządzenia
Upewnij się, że temperatura obudowy (Tcase) nie przekracza 90°C. Sprawdź warunki chłodzenia (konwekcja powietrza).
Przed użyciem
- Sprawdź, czy opakowanie i obudowa sterownika nie są uszkodzone.
- Upewnij się, że całkowita waga oprawy nie przekracza 10 kg.
- Przygotuj podkładki sprężynowe do montażu śrub.
- Zweryfikuj polaryzację przewodów wyjściowych (+V, -V).
- Upewnij się, że zasilanie AC jest zgodne z wymaganiami (90-305VAC).
Parametry w praktyce
- 3-in-1 Dimming
- Możliwość regulacji jasności za pomocą trzech metod: 0-10V, PWM lub rezystancji.
- Constant Power Mode
- Sterownik utrzymuje stałą moc wyjściową w szerokim zakresie napięć wyjściowych.
Ilustracje i schematy
- Schemat blokowy przedstawia wewnętrzną strukturę zasilacza, w tym filtry EMI, PFC oraz obwody zabezpieczające.
- Schematy ściemniania pokazują poprawne podłączenie zewnętrznych źródeł sygnału do portów DIM+ i DIM-.
Zgodność modelu
- Sterownik przeznaczony wyłącznie do opraw oświetleniowych LED.
- Nie łączyć portu DIM- z wyjściem Vo-.
- Nie używać z dodatkowymi sterownikami LED.
