Instrukcja obsługi sterownika LED Elation Pixel Driver 170IP
Szybki przewodnik po sterowniku LED Elation Pixel Driver 170IP. Dowiedz się, jak podłączyć urządzenie, skonfigurować grupy pikseli, używać trybu Hi Power oraz przeprowadzić bezpieczny montaż i konserwację.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Elation Pixel Driver 170IP to sterownik LED przeznaczony do profesjonalnych zastosowań oświetleniowych. Obsługuje do 170 pikseli (510 kanałów DMX) i posiada klasę szczelności IP65 do tymczasowego użytku zewnętrznego. str. 1, 27
Najważniejsze czynności
- Montaż na ścianie str. 15
- Aktualizacja oprogramowania str. 29
Pierwsze uruchomienie
- Podłącz zasilanie 12-24VDC i skonfiguruj adres DMX w menu systemowym. str. 10, 19
Problemy i rozwiązania
Urządzenie nie działa
Sprawdź zasilanie i czy nie jest podłączone do ściemniacza.
str. 7, 8Konserwacja i reset
- Wymiana wentylatorów chłodzących po 10 000 godzin pracy. str. 5
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Zasilanie | 12-24VDC | Wymaga zewnętrznego zasilacza | str. 27 |
| Waga | 1.2 kg | Masa urządzenia | str. 27 |
Gdzie szukać w PDF
- Instalacja str. 10, 11, 15, 16
- Menu systemowe str. 19
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Elation Pixel Driver 170IP to profesjonalny sterownik LED przeznaczony do obsługi taśm LED oraz opraw Pixel Wash 40IP. Urządzenie posiada klasę szczelności IP65, co pozwala na tymczasowe użytkowanie na zewnątrz, jednak nie jest przeznaczone do instalacji w środowiskach morskich lub przybrzeżnych. Uwaga: Urządzenie nie posiada części serwisowalnych przez użytkownika. Wszelkie naprawy muszą być wykonywane przez autoryzowany serwis.
Opis urządzenia
Sterownik wyposażony jest w 4-przyciskowy panel sterowania z wyświetlaczem OLED, porty DMX (In/Thru) oraz wyjście LED. Urządzenie obsługuje do 170 pikseli (510 kanałów DMX) w standardowej konfiguracji.
Instalacja i montaż
Urządzenie może być montowane na ścianie za pomocą dołączonych kołnierzy lub na kratownicy przy użyciu wspornika Omega. Ważne zasady instalacji:
- Zawsze używaj linki bezpieczeństwa przy montażu podwieszanym.
- Zachowaj minimalny odstęp 1.5m od materiałów łatwopalnych.
- Nie podłączaj urządzenia do ściemniaczy (dimmer pack).
- Upewnij się, że napięcie zasilania wynosi 12-24VDC.
- W przypadku łączenia szeregowego, używaj kabli 5-pin XLR dla DMX i 4-pin XLR dla wyjść LED.
Konfiguracja i tryby pracy
Sterownik oferuje zaawansowane opcje konfiguracji:
- Tryb Hi Power: Pozwala na sterowanie większą liczbą opraw (8 sztuk bez Pixel Amp 200, 40 sztuk z Pixel Amp 200 przy wyłączonym trybie Hi Power).
- Grupy pikseli: Użytkownik może grupować piksele, aby zmniejszyć liczbę wymaganych kanałów DMX, kosztem rozdzielczości wyświetlania.

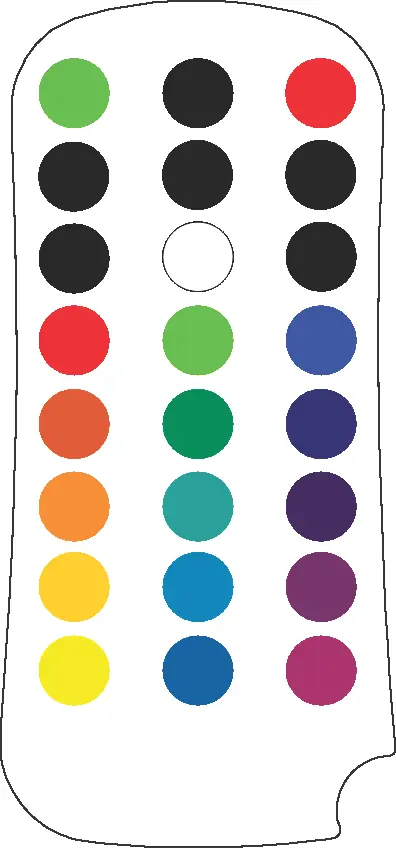

- Sterowanie: Możliwe za pomocą menu systemowego, pilota na podczerwień (UC-IR24EL) lub kontrolera DMX.
Konserwacja
Regularna konserwacja jest kluczowa dla zachowania szczelności IP65:
- Inspekcja zewnętrzna i wewnętrzna co 30 dni.

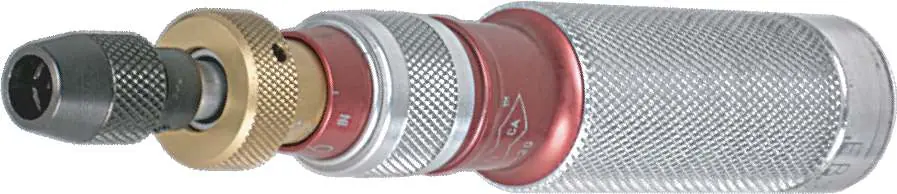

- Wszystkie śruby obudowy muszą być dokręcane z momentem 11.3 lb-in (13.0 kg-cm) przy użyciu klucza dynamometrycznego.
- Używaj smaru dielektrycznego na złączach, szczególnie w trudnych warunkach.
- Wymieniaj wentylatory chłodzące po osiągnięciu 10 000 godzin pracy.
Informacje o producencie
Elation Professional
Praktyczna pomoc
Typowe problemy
Urządzenie nie działa lub wykazuje błędy
Sprawdź, czy zasilanie jest prawidłowe (12-24VDC) i czy kable nie są uszkodzone. Upewnij się, że nie podłączono urządzenia do ściemniacza (dimmer pack).
Błąd w komunikacji DMX
Sprawdź adresowanie DMX i poprawność połączeń kablowych (5-pin XLR). Upewnij się, że używasz odpowiedniego trybu (LED Tape lub Pixel Wash 40IP).
Nieszczelność obudowy
Upewnij się, że wszystkie śruby obudowy są dokręcone z momentem 11.3 lb-in (13.0 kg-cm) przy użyciu klucza dynamometrycznego.
Przed użyciem
- Sprawdź, czy napięcie zasilania jest zgodne z wymaganiami (12-24VDC).
- Upewnij się, że urządzenie jest zainstalowane przez wykwalifikowany personel.
- Sprawdź, czy w pobliżu nie znajdują się materiały łatwopalne (min. 1.5m).
- Upewnij się, że urządzenie nie jest podłączone do ściemniacza (dimmer pack).
- Sprawdź, czy wszystkie połączenia kablowe są zabezpieczone.
Parametry w praktyce
- Hi Power Mode
- Tryb ograniczający liczbę obsługiwanych urządzeń (5 vs 8) w celu zarządzania poborem mocy.
- DMX Universe
- Obsługuje do 170 pikseli (510 kanałów DMX).
- Moment dokręcania śrub
- 11.3 lb-in (13.0 kg-cm) – kluczowe dla zachowania szczelności IP65.
Ilustracje i schematy

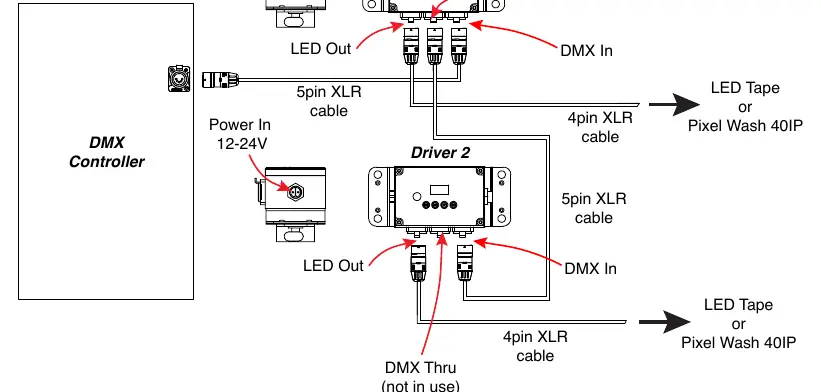

- Schemat połączeń szeregowych (str. 10) pokazuje, jak łączyć sterowniki w łańcuch.
- Schemat połączeń równoległych (str. 11) pokazuje niezależne połączenia do kontrolera DMX.
- Rysunek montażu na klemie (str. 16) ilustruje użycie wspornika Omega i linki bezpieczeństwa.
Zgodność modelu
- Wymaga zewnętrznego zasilacza 12-24VDC.
- Kompatybilny z taśmami LED i Pixel Wash 40IP.
- Nie używać w środowisku morskim/przybrzeżnym (ryzyko korozji).
