Instrukcja obsługi sterownika LED Sunricher 150W 24V DALI DT6 NFC
Szybki przewodnik po instalacji i konfiguracji sterownika LED Sunricher 150W 24V DALI DT6 NFC. Dowiedz się, jak poprawnie podłączyć urządzenie, skonfigurować parametry za pomocą aplikacji SR NFC Tool oraz korzystać z funkcji ściemniania AC...
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Sterownik LED Sunricher 150W 24V DALI DT6 NFC to zaawansowane urządzenie przeznaczone do sterowania oświetleniem LED. Przed przystąpieniem do instalacji należy bezwzględnie przestrzegać zasad bezpieczeństwa:
- Nie instaluj urządzenia, gdy jest podłączone do zasilania.
- Nie wystawiaj urządzenia na działanie wilgoci.
- W przypadku wystąpienia zwarcia, przeciążenia lub przegrzania, usuń przyczynę awarii i ponownie włącz zasilanie urządzenia.
Instalacja i podłączenie
Urządzenie obsługuje dwa główne tryby sterowania:
- DALI Bus: Podłącz magistralę DALI do odpowiednich zacisków DA/DA.
- PUSH Dimmer: Podłącz przycisk zwierny (AC PUSH) do odpowiednich zacisków.
Schematy połączeń znajdują się w sekcji Wiring Diagram w instrukcji. Upewnij się, że przekrój przewodów jest zgodny z zaleceniami (wejście: 0.75-2.5mm², wyjście: 1.0-1.5mm²).
Konfiguracja NFC
Urządzenie umożliwia konfigurację parametrów za pomocą smartfona z funkcją NFC i aplikacji SR NFC Tool:
- Pobierz aplikację SR NFC Tool ze sklepu App Store lub Google Play.
- Włącz funkcję NFC w telefonie.
- Nie podłączaj zasilania do sterownika przed zakończeniem konfiguracji.
- Otwórz aplikację, dodaj urządzenie i skonfiguruj parametry zgodnie z wymaganiami.
- Upewnij się, że pozycja NFC telefonu jest poprawnie dopasowana do urządzenia.
Obsługa funkcji AC Push
Jeśli używasz przycisku AC Push:
- Krótkie kliknięcie włącza lub wyłącza światło.
- Naciśnięcie i przytrzymanie przycisku zwiększa lub zmniejsza natężenie światła.
- Ponowne naciśnięcie i przytrzymanie zmienia kierunek ściemniania. Zakres ściemniania wynosi od 1% do 100%.
Dane techniczne
- Napięcie wejściowe: 220-240VAC/220-240VDC
- Napięcie wyjściowe: 24VDC
- Moc znamionowa: Max. 150W
- Klasa szczelności: IP20
- Metoda ściemniania: HF PWM
- Interfejs: DALI DT6
Informacje o producencie
Sunricher
Praktyczna pomoc
Typowe problemy
Zwarcie (Short Circuit)
Usuń przyczynę zwarcia i ponownie włącz zasilanie urządzenia.
Przeciążenie (Over Current)
Usuń przyczynę przeciążenia i ponownie włącz zasilanie urządzenia.
Przegrzanie (Over Temperature)
Zapewnij odpowiednie chłodzenie, usuń przyczynę przegrzania i ponownie włącz zasilanie urządzenia.
Przed użyciem
- Upewnij się, że telefon ma włączoną funkcję NFC.
- Dopasuj pozycję NFC telefonu do sterownika.
- Nie podłączaj zasilania do sterownika przed zakończeniem konfiguracji parametrów.
- Sprawdź poprawność połączeń zgodnie ze schematem (DALI lub PUSH).
- Upewnij się, że przekrój przewodów jest zgodny z instrukcją.
Ilustracje i schematy

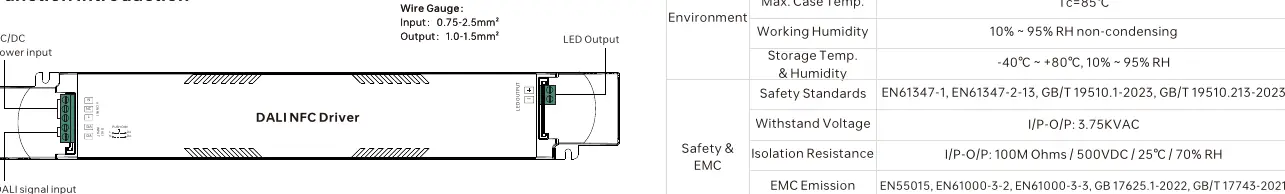

- Schemat połączeń DALI: pokazuje podłączenie magistrali DALI do zacisków DA/DA.
- Schemat połączeń PUSH: pokazuje podłączenie przycisku zwiernego do zacisków PUSH DIM.
Zgodność modelu
- Kompatybilny z uniwersalnymi sterownikami DALI obsługującymi komendy DT6.
- Wymaga aplikacji SR NFC Tool do konfiguracji parametrów.
- Zalecane stosowanie wyłączników nadprądowych typu C (MCB) przy instalacji wielu sterowników.
