Instrukcja obsługi sterownika czujnika PIR Sunricher 0-10V BLE
Szybki przewodnik po instalacji i konfiguracji sterownika czujnika PIR Sunricher 0-10V BLE. Dowiedz się, jak podłączyć urządzenie, wykonać reset i skonfigurować sieć Bluetooth.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Sterownik czujnika PIR Sunricher 0-10V BLE to urządzenie przeznaczone do montażu sufitowego, wykorzystujące technologię Bluetooth mesh do sterowania oświetleniem. Przed przystąpieniem do instalacji należy bezwzględnie wyłączyć zasilanie. Urządzenie wymaga konfiguracji za pomocą aplikacji mobilnej (Silvair Commissioning Tools).

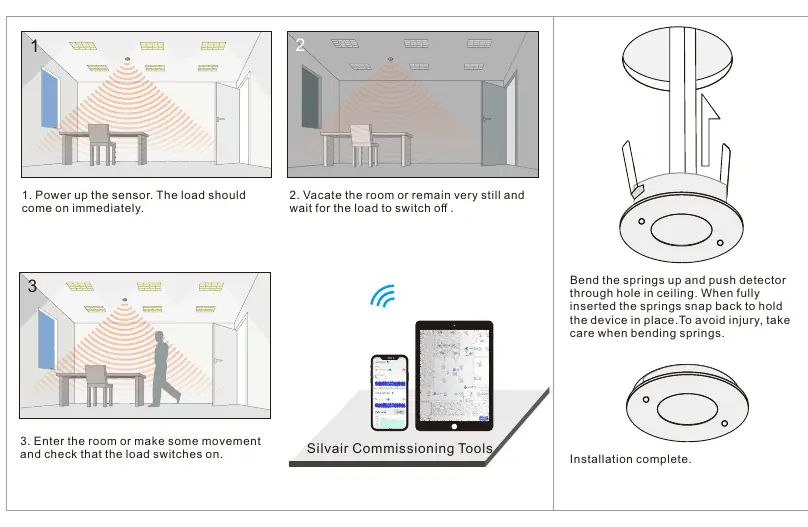

Montaż
Urządzenie jest przeznaczone do montażu w suficie podwieszanym:
- Przygotuj otwór w suficie o odpowiedniej średnicy.
- Odłącz zasilanie przed rozpoczęciem prac.
- Odchyl sprężyny montażowe do góry.
- Wsuń czujnik w otwór montażowy.
- Po pełnym wsunięciu sprężyny samoczynnie zatrzasną się, utrzymując urządzenie w miejscu.
Podłączenie elektryczne

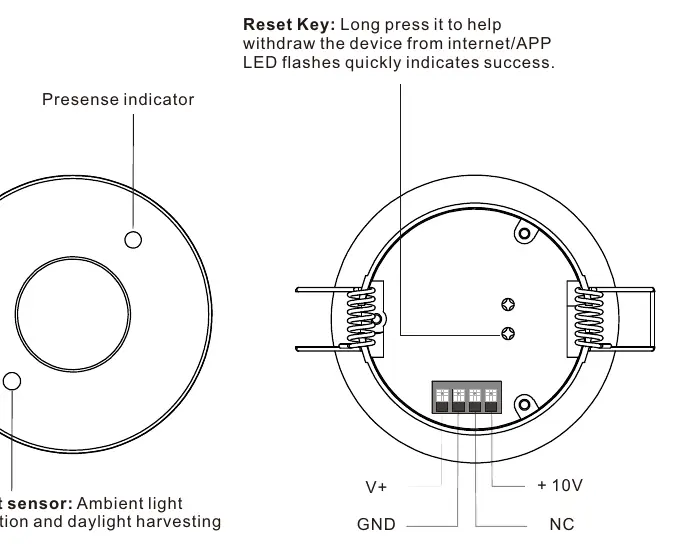

Podłączenie należy wykonać zgodnie ze schematem:
- V+: Zasilanie dodatnie.
- GND: Masa zasilania.
- +10V: Wyjście sygnału sterującego 0-10V.
- NC: Brak połączenia.
Urządzenie współpracuje ze sterownikami LED 0/1-10V. Należy upewnić się, że polaryzacja przewodów jest zgodna ze schematem połączeń.
Obsługa i resetowanie
Urządzenie posiada funkcję resetowania do ustawień fabrycznych:
- Przycisk Reset: Naciśnij i przytrzymaj przycisk na obudowie przez ponad 5 sekund, aż wskaźnik zacznie migać.
- Reset magnetyczny: Dotknij górną część czujnika magnesem przez 5 sekund.
Po zresetowaniu urządzenie można ponownie sparować z siecią Bluetooth za pomocą aplikacji Silvair.
Dane techniczne
- Zasilanie: 12-24VDC
- Wyjście sygnału: 0-10V (maks. 20mA)

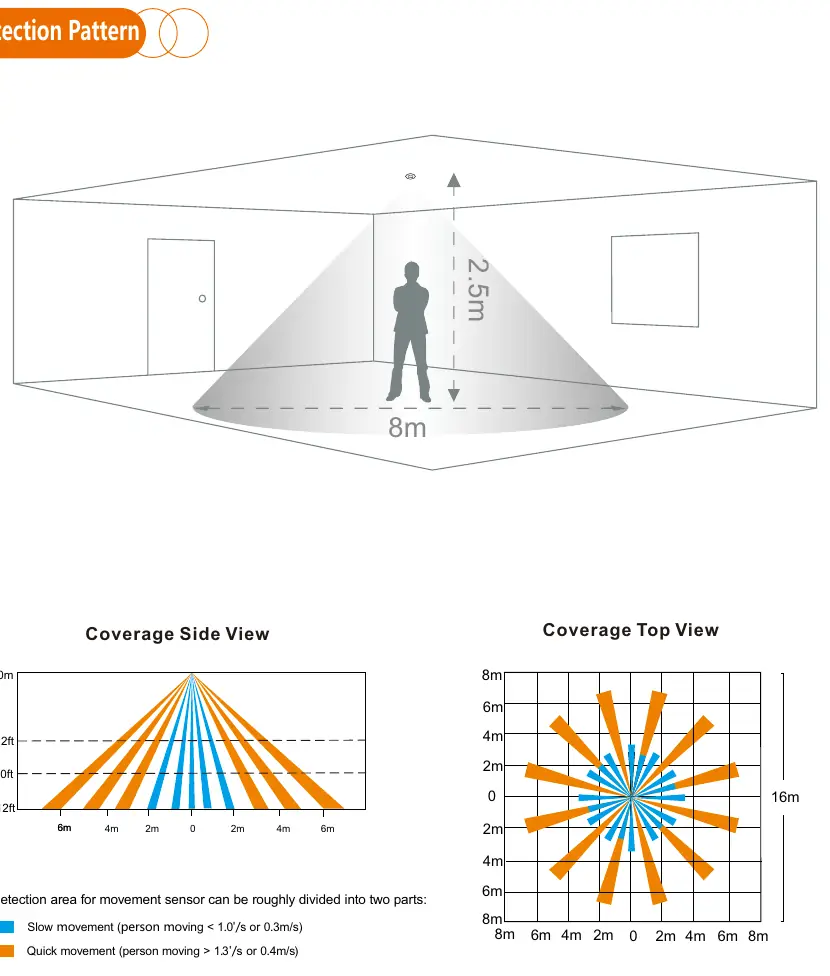

- Zasięg wykrywania: średnica 8m przy wysokości montażu 2,5m
- Temperatura pracy: 0°C do 45°C
- Klasa szczelności: IP20
- Komunikacja: Bluetooth mesh
Informacje o producencie
Sunricher
Praktyczna pomoc
Typowe problemy
Urządzenie nie reaguje na ruch
Sprawdź, czy wysokość montażu jest zgodna z zaleceniami (2,5m) oraz czy ruch nie jest zbyt wolny (poniżej 0,3m/s) lub zbyt szybki (powyżej 0,4m/s) dla danego trybu detekcji.
Brak możliwości sparowania z aplikacją
Wykonaj reset urządzenia (przytrzymując przycisk Reset przez 5 sekund lub używając magnesu), aż wskaźnik zacznie migać, co potwierdzi przywrócenie ustawień fabrycznych.
Przed użyciem
- Wyłącz zasilanie sieciowe przed instalacją.
- Sprawdź, czy zasilacz dostarcza napięcie 12-24VDC.
- Upewnij się, że przewody 0-10V są poprawnie podłączone do sterownika LED.
- Pobierz aplikację Silvair Commissioning Tools do konfiguracji.
Ilustracje i schematy
- Schemat połączeń pokazuje podłączenie zasilacza 12/24V do wejścia czujnika oraz wyjścia 0-10V do sterownika ściemnialnego (Dimmable Driver).
- Wskazano polaryzację dla V+, GND oraz wyjść sterujących.
Zgodność modelu
- Współpracuje z przełącznikami kinetycznymi EnOcean (modele EWSSB i EWSDB).
- Wymaga aplikacji Silvair do pełnej konfiguracji i sterowania.
