Instrukcja obsługi sterownika czujnika PIR Sunricher SR-IG9035A-PIR-V
Szybki przewodnik po instalacji i obsłudze sterownika czujnika PIR Sunricher SR-IG9035A-PIR-V. Dowiedz się, jak poprawnie podłączyć urządzenie, skonfigurować sieć Wirepas oraz jakie są zalecenia montażowe dla optymalnego wykrywania ruchu.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Sterownik Sunricher SR-IG9035A-PIR-V to zintegrowany czujnik ruchu PIR z obsługą sieci mesh Wirepas, przeznaczony do sterowania oświetleniem 0-10V. Urządzenie wymaga zasilania 12-24VDC. Kluczowe jest przestrzeganie zasad montażu, aby uniknąć fałszywych alarmów wywołanych przez źródła ciepła, przepływ powietrza lub bezpośrednie światło słoneczne.
Opis urządzenia
Urządzenie posiada wbudowany czujnik PIR, czujnik światła otoczenia oraz przycisk resetowania. Złącza obejmują wejście zasilania (V+, GND) oraz wyjście sygnału sterującego (DIM+, DIM-).
Instalacja i środki ostrożności
- Zasilanie: Nie instaluj urządzenia pod napięciem.
- Lokalizacja: Unikaj montażu w pobliżu klimatyzatorów, wentylatorów, lodówek, piekarników oraz innych źródeł ciepła lub gwałtownych zmian temperatury.
- Światło: Nie kieruj czujnika bezpośrednio na okna, szklane drzwi ani miejsca narażone na bezpośrednie działanie promieni słonecznych.
- Przeszkody: Unikaj miejsc, gdzie w zasięgu wykrywania znajdują się ekrany, meble lub duże rośliny.
- Wysokość montażu: Optymalna wysokość montażu wynosi 2.5m, co zapewnia średnicę obszaru wykrywania 5m.
Podłączenie
Podłączenie należy wykonać zgodnie ze schematem elektrycznym. Upewnij się, że przewody zasilające (V+, GND) oraz sygnałowe (DIM+, DIM-) są poprawnie podłączone do sterownika 0-10V i zasilacza 12/24V CV PSU.
Obsługa i resetowanie
Urządzenie można zresetować na dwa sposoby:
- Przycisk Reset: Naciśnij i przytrzymaj przycisk na obudowie przez ponad 5 sekund, aż wskaźnik zacznie migać.
- Reset magnetyczny: Dotknij górnej części czujnika magnesem przez 5 sekund.
Resetowanie powoduje wycofanie urządzenia z sieci lub aplikacji.
Dane techniczne
- Napięcie wejściowe: 12-24VDC
- Wyjście: 0-10V, maks. 20mA
- Temperatura pracy: 0°C do 45°C
- Wilgotność względna: 8% do 80%
- Klasa szczelności: IP20
Informacje o producencie
Sunricher
Praktyczna pomoc
Typowe problemy
Fałszywe alarmy (niepożądane załączanie)
Sprawdź, czy czujnik nie znajduje się w pobliżu źródeł ciepła (klimatyzatory, wentylatory) lub czy nie jest skierowany na okna/szklane drzwi.
Brak wykrywania ruchu
Upewnij się, że w zasięgu wykrywania (średnica 5m przy wys. 2.5m) nie ma przeszkód takich jak meble, rośliny czy ekrany.
Urządzenie nie reaguje na sieć
Wykonaj procedurę resetowania (przycisk lub magnes przez 5 sekund), aby usunąć urządzenie z sieci/aplikacji i spróbuj ponownie.
Przed użyciem
- Sprawdź, czy zasilacz dostarcza stabilne napięcie 12-24VDC.
- Upewnij się, że miejsce montażu jest wolne od przeciągów i bezpośredniego nasłonecznienia.
- Zaplanuj wysokość montażu na 2.5m dla uzyskania pełnego zasięgu 5m.
- Przygotuj schemat połączeń dla sterownika 0-10V przed przystąpieniem do prac.
- Upewnij się, że zasilanie jest odłączone przed rozpoczęciem montażu.
Ilustracje i schematy
- Schemat połączeń ilustruje podłączenie zasilacza 12/24V do sterownika oraz sterownika do ściemnialnego drivera 0-10V.

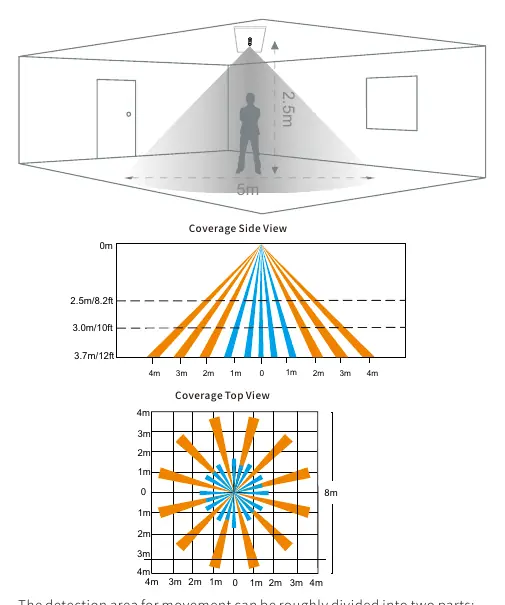

- Wykresy zasięgu (Coverage Side/Top View) pokazują strefy wykrywania ruchu wolnego i szybkiego w zależności od odległości od czujnika.
Zgodność modelu
- Współpracuje z przełącznikami kinetycznymi oraz przełącznikami EnOcean (EWSSB, EWSDB).
- Obsługuje sieć mesh Wirepas.
