Instrukcja obsługi dekodera DMX512 SuperLightingLED DL
Szybki przewodnik po dekoderze DMX512 SuperLightingLED DL. Dowiedz się, jak podłączyć urządzenie, skonfigurować tryby DMX, RGB/RGBW oraz ściemniania, a także jak rozwiązywać problemy z sygnałem.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Dekoder SuperLightingLED DL to 4-kanałowe urządzenie obsługujące protokół DMX512 oraz RDM. Umożliwia sterowanie oświetleniem 0/1-10V, oferując tryby pracy DMX, RGB/RGBW oraz ściemniania. Urządzenie posiada wyświetlacz cyfrowy do konfiguracji adresu DMX oraz przyciski do sterowania parametrami.
Opis urządzenia i parametry

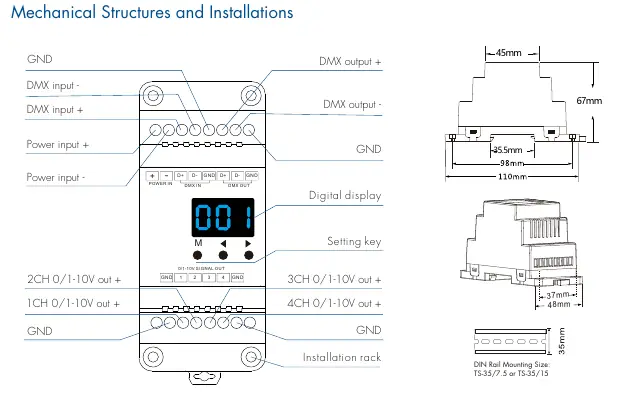

Urządzenie jest przeznaczone do montażu na szynie DIN. Kluczowe parametry techniczne:
- Napięcie wejściowe: 12-24VDC
- Sygnał wejściowy: DMX512
- Sygnał wyjściowy: 0/1-10V analogowy
- Prąd wyjściowy: 4 kanały, 20mA na kanał
- Temperatura pracy: -30°C do +55°C
- Klasa szczelności: IP20
Montaż i podłączenie
Dekoder montuje się na szynie DIN (TS-35/7.5 lub TS-35/15). Podłączenie wymaga zasilacza 12-24VDC oraz sterowników ściemnianych (Dimmable Driver) dla każdego kanału. Maksymalna długość przewodów od ściemniacza do sterownika LED nie powinna przekraczać 30 metrów. Zaleca się, aby liczba sterowników LED na kanał nie przekraczała 20 sztuk.
Konfiguracja parametrów systemowych
Aby wejść w ustawienia systemowe, należy przytrzymać przyciski M oraz strzałkę w lewo przez 2 sekundy. Dostępne ustawienia:
- Tryb dekodowania: 1, 2 lub 4 kanały.
- Wyjście 0/1-10V: wybór między 0-10V ("0-0") a 1-10V ("1-0").
- Krzywa ściemniania: liniowa ("C-L") lub logarytmiczna ("C-E").
- Poziom wyjściowy: ustawienie domyślne 0-100% przy braku sygnału DMX.
- Automatyczne wygaszanie ekranu: włączone ("bon") lub wyłączone ("boF").
Tryby pracy
Urządzenie oferuje trzy główne tryby pracy:
- Tryb DMX: Aktywowany automatycznie po wykryciu sygnału DMX. Adres startowy ustawia się przyciskami.
- Tryb Stand-alone RGB/RGBW: Dostępny po wybraniu trybu P01-P24. Umożliwia regulację prędkości i jasności.
- Tryb Stand-alone Dimmer: Dostępny po wybraniu trybu L-1 do L-8. Pozwala na niezależną regulację jasności każdego z 4 kanałów.
Aby przywrócić ustawienia fabryczne, należy przytrzymać przyciski strzałek w lewo i w prawo przez 2 sekundy, aż pojawi się komunikat "RES".
Rozwiązywanie problemów
W przypadku problemów z działaniem urządzenia, sprawdź poniższe punkty:
- Brak światła: Sprawdź zasilanie oraz poprawność połączeń.
- Zły kolor: Sprawdź połączenia przewodów wyjściowych 0-10V oraz poprawność adresu dekodowania DMX.
Informacje o producencie
SuperLightingLED Limited
Praktyczna pomoc
Typowe problemy
Brak światła
Sprawdź zasilanie oraz czy połączenia nie są luźne.
Nieprawidłowy kolor
Sprawdź poprawność podłączenia przewodów wyjściowych 0-10V oraz poprawność adresu DMX.
Przed użyciem
- Sprawdź napięcie zasilania (12-24VDC).
- Upewnij się, że przewody 0-10V są poprawnie podłączone do sterowników.
- Sprawdź, czy adres DMX jest ustawiony zgodnie z wymaganiami konsoli.
- Upewnij się, że liczba sterowników LED na kanał nie przekracza 20 sztuk.
- Sprawdź, czy długość przewodów od ściemniacza do sterownika LED nie przekracza 30 metrów.
Parametry w praktyce
- Napięcie wejściowe
- 12-24VDC - wymaga stabilnego zasilacza prądu stałego.
- Sygnał wyjściowy
- 0/1-10V analogowy - steruje zewnętrznymi ściemniaczami.
- Temperatura pracy
- -30°C do +55°C - zakres bezpiecznej pracy urządzenia.
Ilustracje i schematy

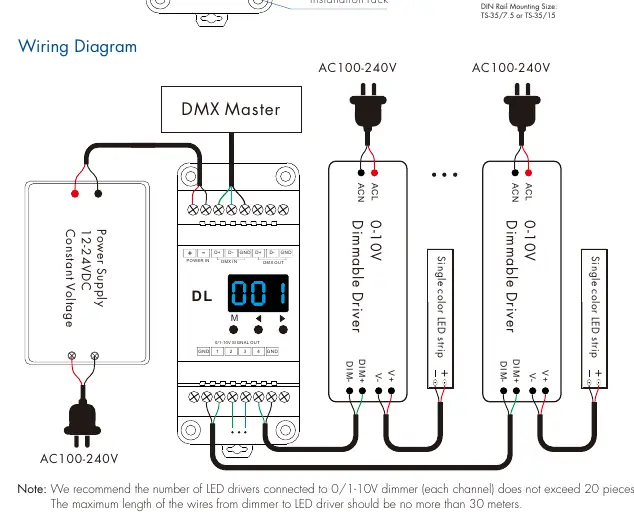

- Schemat pokazuje podłączenie zasilania 12-24VDC do wejścia POWER IN.
- Wyjścia 0/1-10V (1-4) łączą się z wejściami DIM+/DIM- sterowników LED.
- Złącza DMX IN/OUT służą do łączenia z konsolą DMX lub kolejnymi dekoderami.
Zgodność modelu
- Maksymalna długość przewodów od ściemniacza do sterownika LED: 30 metrów.
- Zalecana liczba sterowników LED na kanał: do 20 sztuk.
