Instrukcja obsługi ściemniacza Skydance L1(WZ) RF+ZigBee 0/1-10V
Szybki przewodnik po instalacji i konfiguracji ściemniacza Skydance L1(WZ). Dowiedz się, jak podłączyć urządzenie, sparować je z aplikacją Tuya, pilotami RF oraz jak sterować oświetleniem 0/1-10V.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Ściemniacz Skydance L1(WZ) to zaawansowany sterownik oświetlenia 0/1-10V, który łączy w sobie obsługę protokołów RF oraz ZigBee. Urządzenie pozwala na płynną regulację jasności (0-100%), współpracę z aplikacją Tuya oraz sterowanie głosowe (Alexa, Google Assistant). Jest przeznaczone do montażu w standardowej puszce ściennej.
Instalacja i podłączenie
Urządzenie wymaga zasilania sieciowego AC 100-240V. Schemat połączeń obejmuje:
- AC IN: Podłączenie zasilania sieciowego (L, N).
- 0/1-10V OUT: Wyjście sygnału sterującego do zasilacza LED (DIM+, DIM-).
- Push Switch: Wejście dla przycisku zwiernego (A1, A2), który umożliwia lokalne sterowanie oświetleniem.
Uwaga: Maksymalna długość przewodu między ściemniaczem a zasilaczem LED nie powinna przekraczać 50 metrów (zalecany przekrój 0.75mm²).
Obsługa lokalna
Sterowanie za pomocą podłączonego przycisku zwiernego (Push Switch):
- Krótkie naciśnięcie: Włączenie lub wyłączenie światła.
- Długie naciśnięcie (1-6 sekund): Płynna regulacja jasności. Każde kolejne długie naciśnięcie zmienia kierunek ściemniania (rozjaśnianie/ściemnianie).
Konfiguracja i parowanie

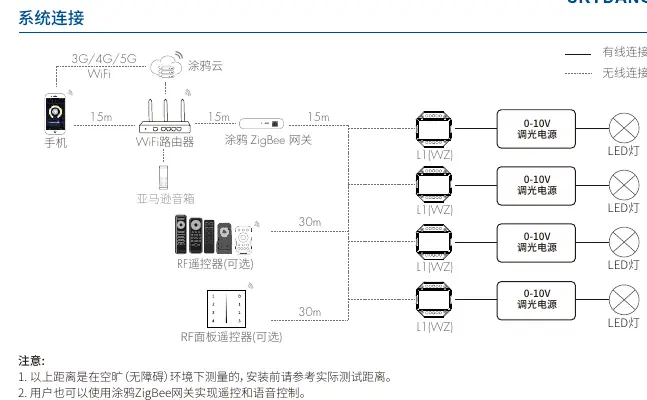

Aplikacja Tuya: Aby połączyć urządzenie z siecią ZigBee, przytrzymaj przycisk parowania przez 2 sekundy. Aby wejść w tryb parowania sieciowego, naciśnij przycisk 5 razy lub przytrzymaj go przez 5 sekund. Niebieska dioda LED zacznie migać, sygnalizując gotowość do parowania.
Pilot RF: Urządzenie można sparować z pilotami RF. Można to zrobić za pomocą przycisku parowania na ściemniaczu (krótkie naciśnięcie, a następnie naciśnięcie przycisku na pilocie) lub poprzez odłączenie i ponowne podłączenie zasilania (zgodnie z procedurą opisaną w instrukcji).
Rozwiązywanie problemów
Jeśli urządzenie nie reaguje lub nie łączy się z siecią, wykonaj reset sieci ZigBee poprzez przytrzymanie przycisku parowania przez 2 sekundy. W przypadku problemów z parowaniem RF, upewnij się, że pilot jest w zasięgu (do 30m w otwartej przestrzeni) i powtórz procedurę parowania.
Informacje o producencie
Guangzhou Skydance Co., Ltd.
Praktyczna pomoc
Typowe problemy
Urządzenie nie łączy się z aplikacją Tuya
Zresetuj sieć ZigBee, przytrzymując przycisk parowania przez 2 sekundy. Następnie wprowadź urządzenie w tryb parowania (5 szybkich naciśnięć lub przytrzymanie 5 sekund).
Brak reakcji na przycisk ściemniania
Sprawdź poprawność podłączenia przycisku zwiernego do styków A1 i A2. Upewnij się, że używasz przycisku typu 'push switch' (zwiernego).
Oświetlenie nie ściemnia się płynnie
Upewnij się, że zasilacz LED obsługuje sygnał 0/1-10V i jest poprawnie podłączony do wyjścia DIM+ i DIM-.
Przed użyciem
- Sprawdź, czy napięcie zasilania mieści się w zakresie 100-240V AC.
- Upewnij się, że zasilacz LED jest kompatybilny ze standardem 0/1-10V.
- Przygotuj przycisk zwierny (Push Switch) do montażu w puszce ściennej.
- Sprawdź, czy przewody mają odpowiedni przekrój (zalecane 0.75mm² dla sygnału 0/1-10V).
- Upewnij się, że masz dostęp do bramki ZigBee (dla funkcji inteligentnych).
Parametry w praktyce
- Napięcie wejściowe
- 100-240V AC - standardowe napięcie sieciowe.
- Wyjście 0/1-10V
- Sygnał sterujący o wydajności 20mA, służący do regulacji jasności zasilaczy LED.
- Klasa szczelności
- IP20 - urządzenie przeznaczone do użytku wewnątrz pomieszczeń, nieodporne na wilgoć.
Ilustracje i schematy
- Schemat połączeń pokazuje podłączenie zasilania AC do zacisków L i N.
- Schemat wskazuje podłączenie przycisku zwiernego do zacisków A1 i A2.
- Schemat ilustruje podłączenie wyjścia 0/1-10V do zasilacza LED (DIM+ i DIM-).
Zgodność modelu
- Wymaga zasilacza LED z wejściem sterującym 0/1-10V.
- Współpracuje z bramkami ZigBee (np. Tuya).
- Współpracuje z pilotami RF 2.4G marki Skydance.
