Instrukcja obsługi sterownika LED Casambi 15W 1CH NFC
Szybki przewodnik po sterowniku LED Casambi 15W 1CH NFC. Dowiedz się, jak skonfigurować urządzenie przez NFC, podłączyć zasilanie i sterować oświetleniem za pomocą funkcji Push Dim.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Sterownik LED Casambi 15W 1CH to zaawansowane urządzenie do sterowania oświetleniem LED, kompatybilne z siecią Casambi. Urządzenie umożliwia precyzyjną regulację prądu wyjściowego w zakresie 100-700mA za pomocą technologii NFC oraz obsługuje funkcję Push Dim do ręcznego sterowania jasnością.
- Konfiguracja: Wymaga aplikacji SR NFC Tool na smartfonie z funkcją NFC.
- Sterowanie: Obsługuje ściemnianie typu Amplitude/CCR.
- Bezpieczeństwo: Urządzenie klasy II, stopień ochrony IP20 (do użytku wewnątrz).
- Ostrzeżenie: Nie instaluj urządzenia pod napięciem.
Instalacja i podłączenie
Przed przystąpieniem do instalacji upewnij się, że zasilanie jest wyłączone. Sterownik oferuje dwa główne schematy podłączenia:
- Aplikacja 1 (Bez PUSH): Standardowe podłączenie zasilania AC/DC do wejścia oraz wyjścia LED.
- Aplikacja 2 (Z PUSH): Podłączenie z dodatkowym przyciskiem PUSH DIM, który umożliwia ręczne sterowanie oświetleniem.
Zawsze sprawdzaj oznaczenia na obudowie sterownika (INPUT, OUTPUT, PUSH DIM) przed wykonaniem połączeń.
Konfiguracja przez NFC
Konfiguracja parametrów sterownika odbywa się bezprzewodowo:

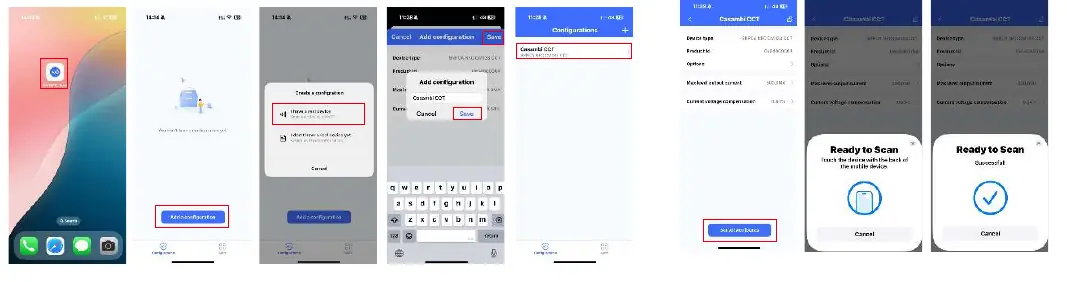

- Zainstaluj aplikację SR NFC Tool ze sklepu Apple App Store lub Google Play.
- Uruchom aplikację i postępuj zgodnie z instrukcjami, aby dodać urządzenie.
- Odblokuj urządzenie w aplikacji i ustaw żądane parametry (np. prąd wyjściowy).
- Po zakończeniu konfiguracji zapisz ustawienia w urządzeniu.
Uwaga: Nie podłączaj zasilania do sterownika podczas procesu programowania NFC.
Obsługa funkcji Push Dim
Jeśli do sterownika podłączono przycisk PUSH DIM, dostępne są następujące funkcje:
- Krótkie naciśnięcie: Włączenie lub wyłączenie oświetlenia.
- Długie naciśnięcie: Płynne zwiększanie lub zmniejszanie jasności (ściemnianie).
Dane techniczne
- Moc wyjściowa: Maks. 15W.
- Napięcie wyjściowe: 6-42V (maks. 50V).
- Prąd wyjściowy: 100-700mA (konfigurowalny).
- Napięcie wejściowe: 220-240VAC/VDC.
- Temperatura pracy: -25°C do +45°C.
- Wymiary: 135 x 35 x 20 mm.
Informacje o producencie
Casambi
Praktyczna pomoc
Typowe problemy
Brak reakcji urządzenia podczas programowania NFC
Upewnij się, że zasilanie sterownika jest wyłączone podczas całego procesu programowania.
Aplikacja nie wykrywa sterownika
Sprawdź, czy funkcja NFC w telefonie jest włączona i zbliż telefon do urządzenia zgodnie z instrukcją w aplikacji.
Oświetlenie nie reaguje na przycisk PUSH DIM
Sprawdź poprawność podłączenia przewodów do portu PUSH DIM zgodnie ze schematem 'Application 2'.
Przed użyciem
- Wyłącz zasilanie sieciowe przed rozpoczęciem instalacji.
- Zainstaluj aplikację SR NFC Tool na smartfonie.
- Upewnij się, że telefon posiada aktywną funkcję NFC.
- Sprawdź, czy wybrany schemat podłączenia (z przyciskiem lub bez) jest zgodny z Twoją instalacją.
- Zweryfikuj, czy parametry zasilania LED są zgodne z zakresem sterownika (6-42V).
Ilustracje i schematy

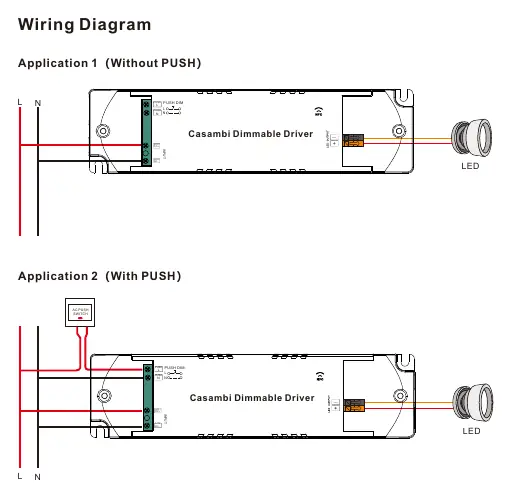

- Schemat 'Application 1' pokazuje podłączenie podstawowe bez funkcji ściemniania przyciskiem.
- Schemat 'Application 2' pokazuje podłączenie z przyciskiem PUSH DIM do sterowania jasnością.
Zgodność modelu
- Sterownik współpracuje z siecią Casambi.
- Wymaga aplikacji SR NFC Tool do konfiguracji parametrów.
- Zalecane stosowanie wyłączników nadprądowych typu C dla instalacji oświetleniowych.
