Instrukcja obsługi czujnika obecności Casambi BLE to DALI 10A
Szybki przewodnik po instalacji i konfiguracji czujnika obecności Casambi BLE to DALI. Dowiedz się, jak podłączyć urządzenie, skonfigurować obszar detekcji za pomocą masek soczewki i uniknąć błędów montażowych.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Czujnik obecności Casambi BLE to DALI jest urządzeniem montowanym na suficie, łączącym technologię PIR (podczerwień), zbieranie światła dziennego oraz komunikację radiową Casambi. Urządzenie służy do automatyzacji oświetlenia w biurach, salach konferencyjnych i innych pomieszczeniach. Uwaga: Przed przystąpieniem do instalacji należy bezwzględnie odłączyć zasilanie. Nie należy wystawiać urządzenia na działanie wilgoci.
Opis urządzenia i funkcje
Czujnik umożliwia sterowanie oświetleniem DALI, obsługę scen oraz automatyzację opartą na harmonogramach. Dzięki technologii mesh Casambi, inteligencja systemu jest replikowana w każdym węźle, co eliminuje pojedyncze punkty awarii.
Instalacja i podłączenie
Podłączenie elektryczne musi być wykonane zgodnie z poniższymi oznaczeniami przewodów:
- L (Input): Czarny, 18 AWG
- N (Input): Biały, 18 AWG
- L1 (Output): Czerwony, 18 AWG
- DA (Output): Niebieski, 22 AWG
- DA (Yellow): Różowy, 22 AWG
Upewnij się, że przewody są pewnie zamocowane w zaciskach. Długość odizolowania przewodu powinna wynosić 10 mm.
Konfiguracja obszaru detekcji
Czujnik posiada możliwość dostosowania obszaru detekcji za pomocą dołączonych masek soczewki:
- Aisle/Corridor (korytarz): Użyj maski typu "aisle", aby zawęzić obszar detekcji do kształtu korytarza.
- Semi-sphere (półkula): Użyj maski typu "semi-circle", aby ograniczyć detekcję do połowy obszaru.
Skuteczność detekcji zależy od warunków otoczenia, takich jak wysokość montażu (zalecana 3m), temperatura, nasłonecznienie i wilgotność.
Środki ostrożności przy montażu
Aby uniknąć fałszywych alarmów i nieprawidłowego działania, należy unikać montażu w następujących miejscach:
- W pobliżu źródeł ciepła (klimatyzatory, wentylatory, lodówki, piece).
- W miejscach o dużym przepływie powietrza.
- Naprzeciwko szklanych drzwi i okien (ryzyko interferencji światła).
- Naprzeciwko dużych, poruszających się obiektów (np. duże rośliny, zasłony).
- W miejscach narażonych na bezpośrednie działanie promieni słonecznych.
Dane techniczne
- Napięcie pracy: 100-277VAC 50/60Hz
- Przekaźnik: Max. 10A, 100-277V
- Pobór mocy w trybie czuwania: <0.5W
- Klasa ochrony: IP20, Class II
- Zasięg radiowy: 50m w otwartej przestrzeni
- Temperatura pracy: -10°C do +50°C
Informacje o producencie
Casambi
Praktyczna pomoc
Typowe problemy
Fałszywe alarmy (włączanie światła bez obecności)
Sprawdź, czy czujnik nie znajduje się w pobliżu źródeł ciepła, wentylatorów, klimatyzacji lub czy nie jest skierowany na szklane drzwi/okna.
Brak reakcji na ruch
Upewnij się, że w zasięgu detekcji nie ma przeszkód takich jak meble lub duże rośliny. Sprawdź, czy wysokość montażu jest zgodna z zaleceniami (optymalnie 3m).
Przed użyciem
- Odłącz zasilanie przed rozpoczęciem prac instalacyjnych.
- Sprawdź poprawność podłączenia przewodów zgodnie z kolorami (L, N, L1, DA).
- Wybierz odpowiednią maskę soczewki (korytarzowa lub półkolista) w zależności od potrzeb.
- Upewnij się, że przewody są pewnie dokręcone w zaciskach.
Ilustracje i schematy
- Schemat połączeń pokazuje sposób podłączenia zasilania (L, N) oraz wyjść sterujących (L1, DA) do sterowników DALI.

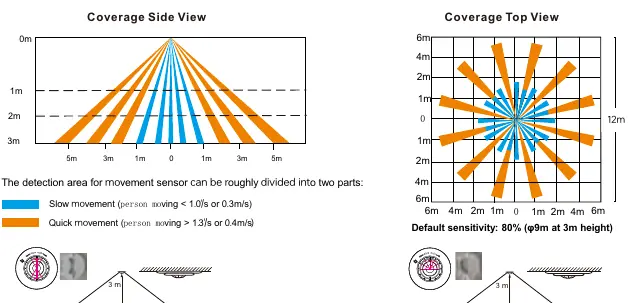

- Wykresy detekcji (Side View/Top View) ilustrują zasięg czujnika w zależności od wysokości montażu.
Zgodność modelu
- Współpracuje ze sterownikami DALI LED lub oprawami oświetleniowymi.
- Wymaga sieci Casambi do pełnej funkcjonalności.
