Instrukcja obsługi czujnika obecności CP Electronics EBDHS-AD
Szybki przewodnik instalacji i konfiguracji czujnika obecności CP Electronics EBDHS-AD. Dowiedz się, jak zamontować urządzenie, podłączyć przewody, skonfigurować tryby detekcji oraz używać osłon maskujących.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Czujnik CP Electronics EBDHS-AD to detektor obecności/nieobecności PIR z funkcją ściemniania 1-10V, przeznaczony do montażu sufitowego. Urządzenie wymaga instalacji przez wykwalifikowanego elektryka zgodnie z lokalnymi przepisami. Czujnik posiada funkcję wykrywania obecności (automatyczne włączanie/wyłączanie) oraz nieobecności (wymaga ręcznego włączenia przyciskiem).
Montaż i instalacja
Urządzenie jest przeznaczone do montażu wpuszczanego w sufit.
- Wykonaj otwór w suficie o średnicy 64 mm.
- Nie montuj czujnika w odległości mniejszej niż 1 m od źródeł światła, systemów wentylacji lub ogrzewania nadmuchowego.
- Unikaj miejsc narażonych na bezpośrednie działanie promieni słonecznych.
- Nie montuj na powierzchniach niestabilnych lub wibrujących.
- Podczas montażu odchyl sprężyny mocujące, włóż czujnik w otwór, a następnie pozwól sprężynom zatrzasnąć się, aby utrzymać urządzenie na miejscu.
Podłączenie elektryczne
Przed przystąpieniem do prac upewnij się, że zasilanie jest odłączone. Czujnik nie wymaga przewodu uziemiającego. Należy użyć odpowiedniego okablowania sieciowego. Szczegółowe schematy połączeń dla ściemniania jednokanałowego oraz przełączania jednokanałowego znajdują się w pełnej dokumentacji (strony 3-4).
Konfiguracja trybów pracy
Czujnik jest domyślnie ustawiony w tryb detekcji obecności.
- Zmiana na tryb nieobecności: Naciśnij zewnętrzny przełącznik 5 razy w ciągu pierwszej minuty od włączenia zasilania. Dioda LED zaświeci się na czerwono na 30 sekund, potwierdzając wybór.
- Powrót do trybu obecności: Powtórz powyższą procedurę. Dioda LED będzie migać na czerwono przez 30 sekund.
- Uwaga: Do trybu nieobecności wymagany jest przycisk chwilowy (retractive switch) podłączony zgodnie ze schematem.
Użycie osłon maskujących
W zestawie znajdują się dwie osłony maskujące, które pozwalają na precyzyjne ograniczenie pola detekcji (np. dla korytarzy lub narożników).
- Osłony można przycinać wzdłuż linii bocznych (dla korytarzy) lub linii radialnych (dla ograniczenia średnicy detekcji).
- Upewnij się, że programowanie IR zostało zakończone przed założeniem osłon.
- Dopasuj osłony do znaków wyrównania na głowicy czujnika.

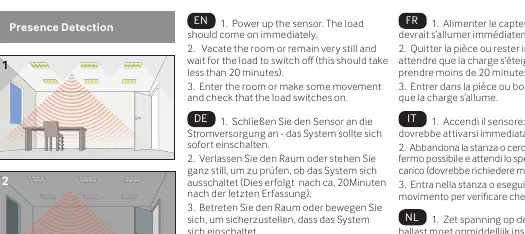

Testowanie urządzenia
- Włącz zasilanie – obciążenie powinno włączyć się natychmiast.
- Opuść pomieszczenie lub pozostań nieruchomo i poczekaj, aż obciążenie się wyłączy (powinno to zająć mniej niż 20 minut).
- Wejdź do pomieszczenia lub wykonaj ruch, aby sprawdzić, czy obciążenie włączy się ponownie.
Dane techniczne
- Napięcie zasilania: 230 VAC +/- 10%
- Częstotliwość: 50 Hz
- Maksymalne obciążenie: 10 A
- Zakres czasu wyłączenia: 10 sekund do 99 minut
- Temperatura pracy: -10 do 35°C
- Stopień ochrony: IP40
Informacje o producencie
CP Electronics
Praktyczna pomoc
Typowe problemy
Czujnik nie przełącza się w tryb nieobecności
Należy nacisnąć zewnętrzny przełącznik 5 razy w ciągu pierwszej minuty od włączenia zasilania.
Czujnik nie wykrywa ruchu
Sprawdź, czy czujnik nie jest zasłonięty, czy nie znajduje się w odległości mniejszej niż 1m od źródeł światła/wentylacji oraz czy osłony maskujące nie ograniczają pola widzenia.
Przed użyciem
- Upewnij się, że instalację wykonuje wykwalifikowany elektryk.
- Przygotuj otwór montażowy o średnicy 64 mm.
- Sprawdź, czy zasilanie jest zgodne z 230V AC.
- Upewnij się, że przewody są odizolowane zgodnie z instrukcją (6mm).
Parametry w praktyce
- 1-10V Dimming
- Możliwość sterowania jasnością oświetlenia za pomocą sygnału analogowego.
- Presence/Absence
- Presence: automatyczne włączanie/wyłączanie. Absence: ręczne włączanie, automatyczne wyłączanie.
Ilustracje i schematy
- Schemat na stronie 3 pokazuje podłączenie dla ściemniania jednokanałowego.
- Schemat na stronie 4 pokazuje podłączenie dla przełączania jednokanałowego bez ściemniania.
Zgodność modelu
- Wymaga zewnętrznego przełącznika dla trybu nieobecności.
- Kompatybilny z pilotami UHS5 i UNLCDHS do konfiguracji.
